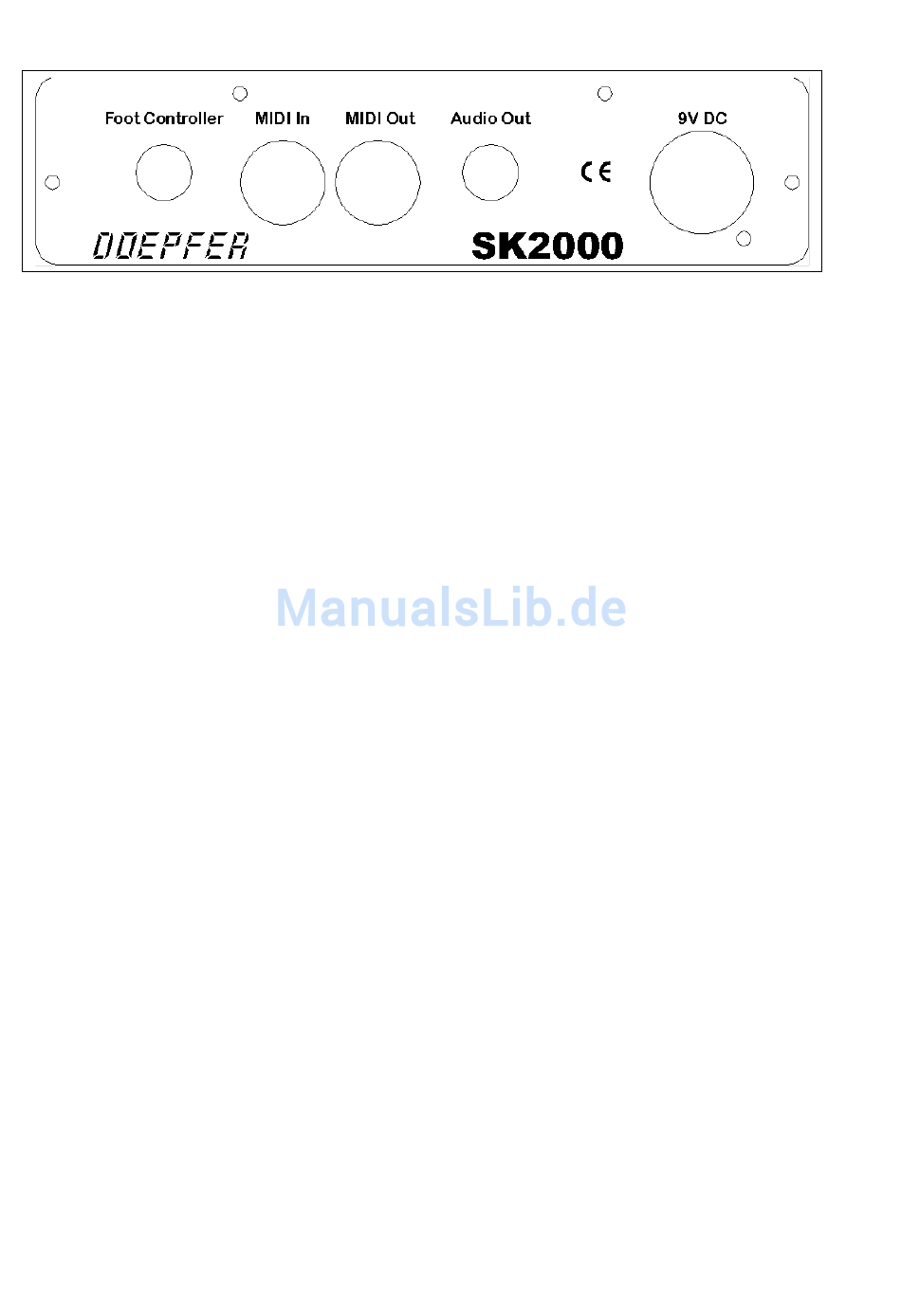

Anschlüsse Rückseite
von rechts nach links
Stromversorgung (9V DC)
Das SK2000 besitzt kein eingebautes Netzteil, sondern wird mit einem externen Steckernetzteil versorgt.
Ein Steckernetzteil für 100V - 240V Netzbetrieb mit Eurostecker ist im Lieferumfang des SK2000
enthalten.
Das SK2000 wird in Betrieb genommen, indem das mitgelieferte Steckernetzteil in eine Steckdose und der
XLR- Steckverbinder des Steckernetzteils in die hierfür vorgesehene Buchse an der Geräterückseite
gesteckt wird (beschriftet mit "9V DC").
Ein Netzschalter ist nicht vorhanden.
Zum einwandfreien Betriebs von SK2000 muß unbedingt diese Netzteil verwendet werden, da andernfalls
Störungen im Audioteil auftreten könnten.
Anschluß eines Verstärkers (Audio Out)
An der Geräterückseite ist eine Klinkenbuchse zum Anschluß eines Keyboard- Verstärker, einer PA-
Anlage , eines HIFI- Verstärkers oder eines ähnlichen Gerätes vorhanden.
Die Buchse ist mit Audio Out beschriftet.
Hinweis:
Der Pegel dieses Ausgangs wird nicht von dem Headphone- Lautstärkeregler (im Seitenteil) beeinflußt.
Dieser dient ausschließlich zum Einstellen der Gesamtlautstärke des Kopfhörerverstärkers.
MIDI Out
Das SK2000 besitzt an der Rückseite 1 MIDI- Ausgang (beschriftet mit MIDI Out).
Verbinden Sie den MIDI- Ausgang mit dem MIDI In- Anschluß eines eventuell noch nachfolgenden MIDI-
Gerätes (z.B. Expander, Sequenzer, Sampler, Synthesizer) über ein geeignetes MIDI- Kabel. Sollen
mehrere Geräte mit den MIDI- Informationen des SK2000 betrieben werden, so kann dies durch
kettenförmiges Verbinden der nachfolgenden Geräte über MIDI-In/Thru erfolgen.
MIDI In
Falls noch weitere Midi- Geräte vorhanden sind, die ebenso am MIDI In des zu steuernden Gerätes
anliegen sollen (z.B. von einem vorhandenen Keyboard), so verbinden Sie die MIDI-THRU/OUT- Buchse
dieses Gerätes mit der MIDI In Buchse von SK2000.
Die Daten werden nun unverändert zu den Daten, die von SK2000 selbst erzeugt werden, dazugemischt
(gemerged) und liegen dann ebenso am MIDI Out von SK2000 an.
Seite 8
