Falls Ihr System A-100 aus zwei oder mehr Grund-
rahmen besteht und Sie einen gemeinsamen System-
bus für alle Grundrahmen herstellen möchten, so
setzen Sie in diesem Fall das Modul A-185 (Bus
Access) ein (s. Abb. 11). Dieses Modul ermöglicht den
Zugriff auf den Systembus, wobei es sich um eine
aktive Verbindung mit Aufholverstärkern handelt,
um eventuelle Leitungsverluste auf den CV- und
Gate-Leitungen zu kompensieren.
A-190 MCVS
MIDI-CV/SYNC INTERF.
MIDI
Group
Thru
Menu
MIDI
Inc./+
Dec./-
Group
Perform. Config.
Channel CV 1
LFO Frq. Clock
Glide Offset
Assign Scale
CV 1
Arpeg.
Retrig.
Bend W. CV 2
CV 2
Rahmen 1

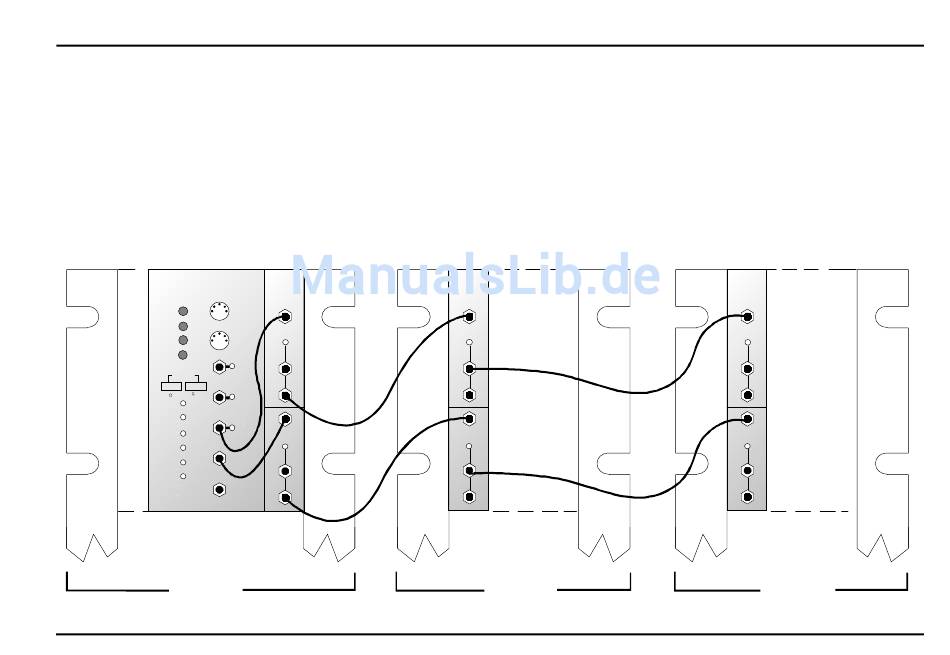

Abb. 11: Herstellen eines gemeinsamen Systembusses bei mehreren Grundrahmen
System A - 100
A-185
BUS ACCESS
Gate
In
Contr.
In
Gate
Clock
Out
Gate
Out
Reset
CV
In
Gate
Contr.
CV
Out
CV
Out
A
Wichtig beim Betrieb eines A-190:
Falls Sie den gemeinsamen Systembus wie
z.B. in Abb. 11 mit den Signalen eines MIDI-
Interface A-190 ansteuern, müssen Sie die in-
terne Verbindung des A-190 zum Systembus
trennen (s. Anleitung zum A-190, S. 4).
A-185
BUS ACCESS
Gate
In
Contr.
Gate
Out
Gate
Out
CV
In
Contr.
CV
Out
CV
Out
Rahmen 2
3. Signalfluß im A-100
