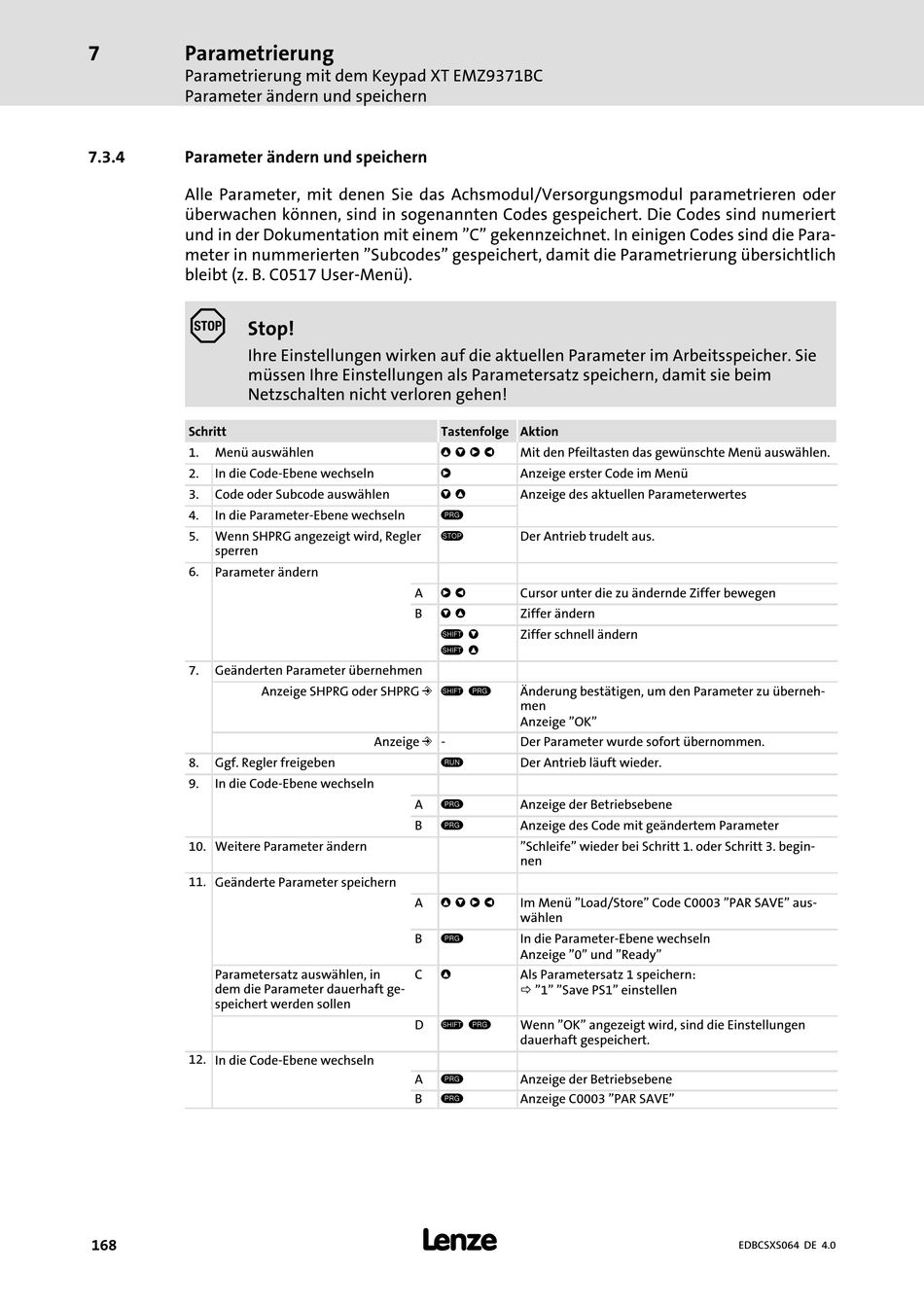

Parametrierung
Parametrierung mit dem Keypad XT EMZ9371BC
Parameter ändern und speichern
7.3.4
Parameter ändern und speichern
Alle Parameter, mit denen Sie das Achsmodul/Versorgungsmodul parametrieren oder
überwachen können, sind in sogenannten Codes gespeichert. Die Codes sind numeriert
und in der Dokumentation mit einem "C" gekennzeichnet. In einigen Codes sind die Para-
meter in nummerierten "Subcodes" gespeichert, damit die Parametrierung übersichtlich
bleibt (z. B. C0517 User−Menü).
(
Stop!
Ihre Einstellungen wirken auf die aktuellen Parameter im Arbeitsspeicher. Sie
müssen Ihre Einstellungen als Parametersatz speichern, damit sie beim
Netzschalten nicht verloren gehen!
Schritt
1.
Menü auswählen
2.
In die Code−Ebene wechseln
3.
Code oder Subcode auswählen
4.
In die Parameter−Ebene wechseln
5.
Wenn SHPRG angezeigt wird, Regler
sperren
6.
Parameter ändern
7.
Geänderten Parameter übernehmen
Anzeige SHPRG oder SHPRG p T V
8.
Ggf. Regler freigeben
9.
In die Code−Ebene wechseln
10. Weitere Parameter ändern
11. Geänderte Parameter speichern
Parametersatz auswählen, in
dem die Parameter dauerhaft ge-
speichert werden sollen
12. In die Code−Ebene wechseln
168
Tastenfolge Aktion
z y Z Y
Mit den Pfeiltasten das gewünschte Menü auswählen.
Z
Anzeige erster Code im Menü
y z
Anzeige des aktuellen Parameterwertes
V
S
Der Antrieb trudelt aus.
Z Y
A
Cursor unter die zu ändernde Ziffer bewegen
y z
B
Ziffer ändern
T y
Ziffer schnell ändern
T z
Änderung bestätigen, um den Parameter zu überneh-
men
Anzeige "OK"
Anzeige p −
Der Parameter wurde sofort übernommen.
U
Der Antrieb läuft wieder.
V
A
Anzeige der Betriebsebene
V
B
Anzeige des Code mit geändertem Parameter
"Schleife" wieder bei Schritt 1. oder Schritt 3. begin-
nen
z y Z Y
A
Im Menü "Load/Store" Code C0003 "PAR SAVE" aus-
wählen
V
B
In die Parameter−Ebene wechseln
Anzeige "0" und "Ready"
z
C
Als Parametersatz 1 speichern:
ð "1" "Save PS1" einstellen
T V
D
Wenn "OK" angezeigt wird, sind die Einstellungen
dauerhaft gespeichert.
V
A
Anzeige der Betriebsebene
V
B
Anzeige C0003 "PAR SAVE"
l
