6.10 Betriebsart/Regelungsstruktur wählen
Für häufige Anwendungen ist die reglerinterne Signalverarbeitung in Grundkonfiguratio-
nen gespeichert, die Sie über C3005 auswählen können:
Drehzahlregelung:
ƒ
Codestelle
C3005

Drehmomentregelung:

ƒ
Codestelle
C3005
(
Stop!
Mit Umschaltung der internen Regelstruktur kann sich eine andere
Klemmenbelegung einstellen!
Im GDC finden Sie die Codestelle C3005 im Parametermenü unter
Kurzinbetriebnahme W Speed (für Drehzahlregelung).
ƒ
Kurzinbetriebnahme W Torque (für Drehmomentregelung).
ƒ
Abb. 6−8
EDBCSXS064 DE 4.0
Wert Schnittstellen
1000 Ansteuerung/Sollwert über Analog−Eingang
1003 Ansteuerung/Sollwert über AIF
1005 Ansteuerung/Sollwert über MotionBus (CAN)
Wert Schnittstellen
4000 Ansteuerung/Sollwert über Analog−Eingang
4003 Ansteuerung/Sollwert über AIF
4005 Ansteuerung/Sollwert über MotionBus (CAN)

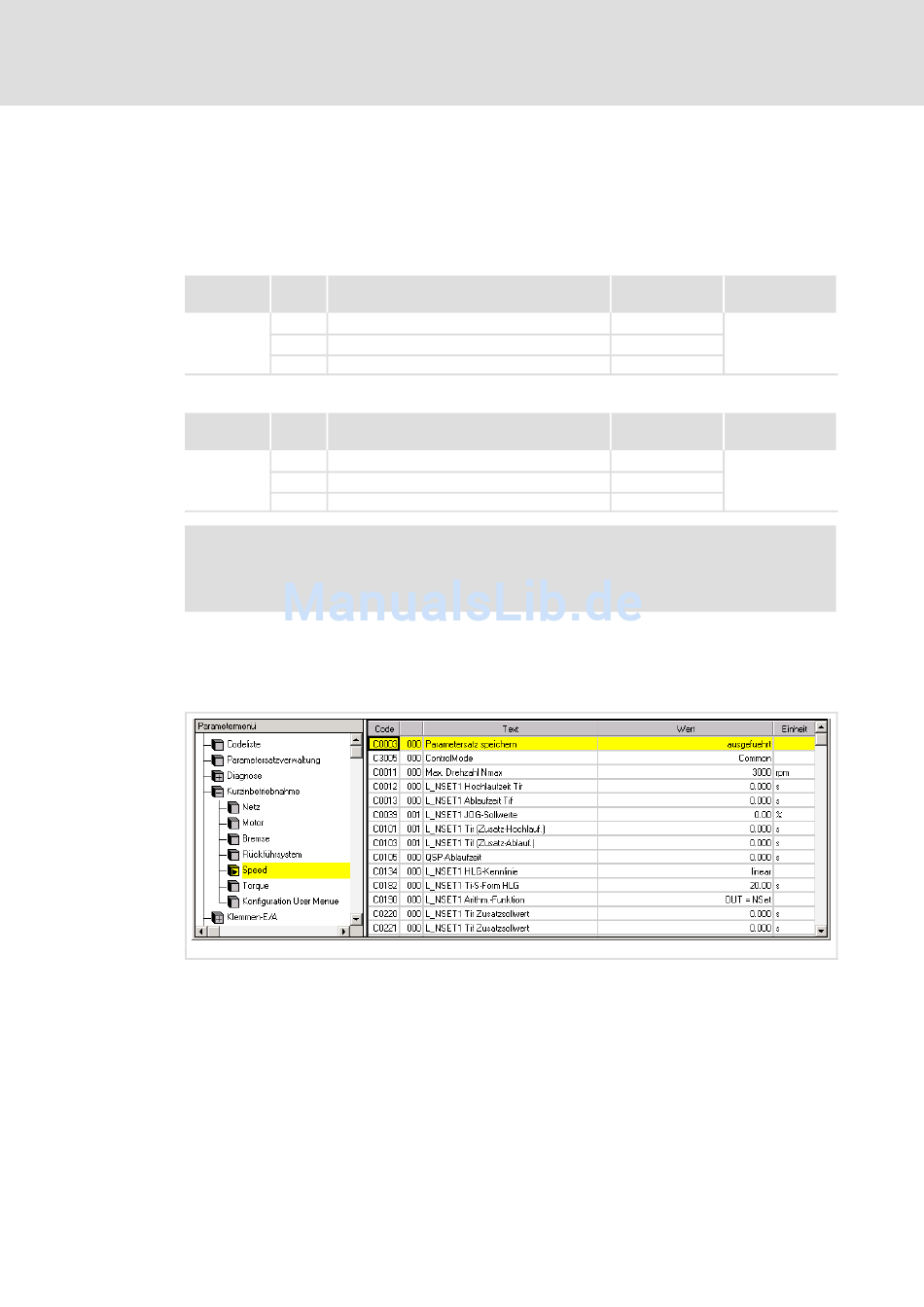

GDC−Ansicht: Kurzinbetriebnahme der Drehzahlregelung ("Speed")
l
Inbetriebnahme
Betriebsart/Regelungsstruktur wählen
Anwendungs-
beispiele
^ 128
^ 131
^ 133
Anwendungs-
beispiele
^ 135
^ 138
^ 140
6
Funktionsbe-
schreibung
^ 324
Funktionsbe-
schreibung
^ 350
