1

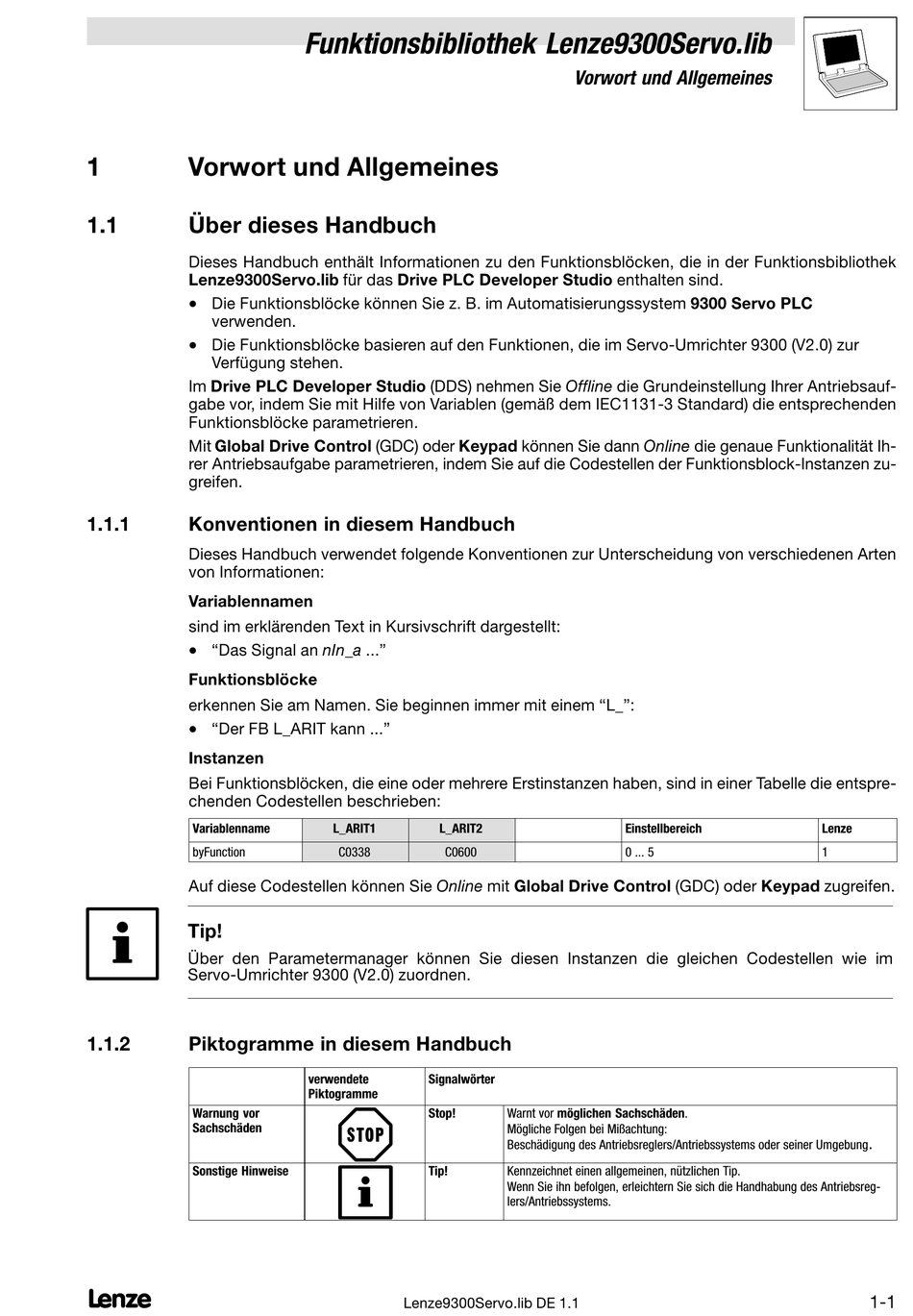

Vorwort und Allgemeines

1.1 Über dieses Handbuch
Dieses Handbuch enthält Informationen zu den Funktionsblöcken, die in der Funktionsbibliothek
Lenze9300Servo.lib für das Drive PLC Developer Studio enthalten sind.
·
Die Funktionsblöcke können Sie z. B. im Automatisierungssystem 9300 Servo PLC
verwenden.
·
Die Funktionsblöcke basieren auf den Funktionen, die im Servo−Umrichter 9300 (V2.0) zur
Verfügung stehen.
Im Drive PLC Developer Studio (DDS) nehmen Sie Offline die Grundeinstellung Ihrer Antriebsauf-
gabe vor, indem Sie mit Hilfe von Variablen (gemäß dem IEC1131−3 Standard) die entsprechenden
Funktionsblöcke parametrieren.
Mit Global Drive Control (GDC) oder Keypad können Sie dann Online die genaue Funktionalität Ih-
rer Antriebsaufgabe parametrieren, indem Sie auf die Codestellen der Funktionsblock−Instanzen zu-
greifen.
1.1.1

Konventionen in diesem Handbuch

Dieses Handbuch verwendet folgende Konventionen zur Unterscheidung von verschiedenen Arten
von Informationen:
Variablennamen
sind im erklärenden Text in Kursivschrift dargestellt:
·
Das Signal an nIn_a ..."
Funktionsblöcke
erkennen Sie am Namen. Sie beginnen immer mit einem L_":
·
Der FB L_ARIT kann ..."
Instanzen
Bei Funktionsblöcken, die eine oder mehrere Erstinstanzen haben, sind in einer Tabelle die entspre-
chenden Codestellen beschrieben:
Variablenname
byFunction
Auf diese Codestellen können Sie Online mit Global Drive Control (GDC) oder Keypad zugreifen.
Tip!
Über den Parametermanager können Sie diesen Instanzen die gleichen Codestellen wie im
Servo−Umrichter 9300 (V2.0) zuordnen.
1.1.2

Piktogramme in diesem Handbuch

Warnung vor
Sachschäden
Sonstige Hinweise
l
Funktionsbibliothek Lenze9300Servo.lib
L_ARIT1 L_ARIT2
C0338 C0600
verwendete Signalwörter
Piktogramme
Stop!
Tip!
Lenze9300Servo.lib DE 1.1
Vorwort und Allgemeines
Einstellbereich
0 ... 5
Warnt vor möglichen Sachschäden.
Mögliche Folgen bei Mißachtung:
Beschädigung des Antriebsreglers/Antriebssystems oder seiner Umgebung
Kennzeichnet einen allgemeinen, nützlichen Tip.
Wenn Sie ihn befolgen, erleichtern Sie sich die Handhabung des Antriebsreg-
lers/Antriebssystems.
Lenze
1
.
1−1
