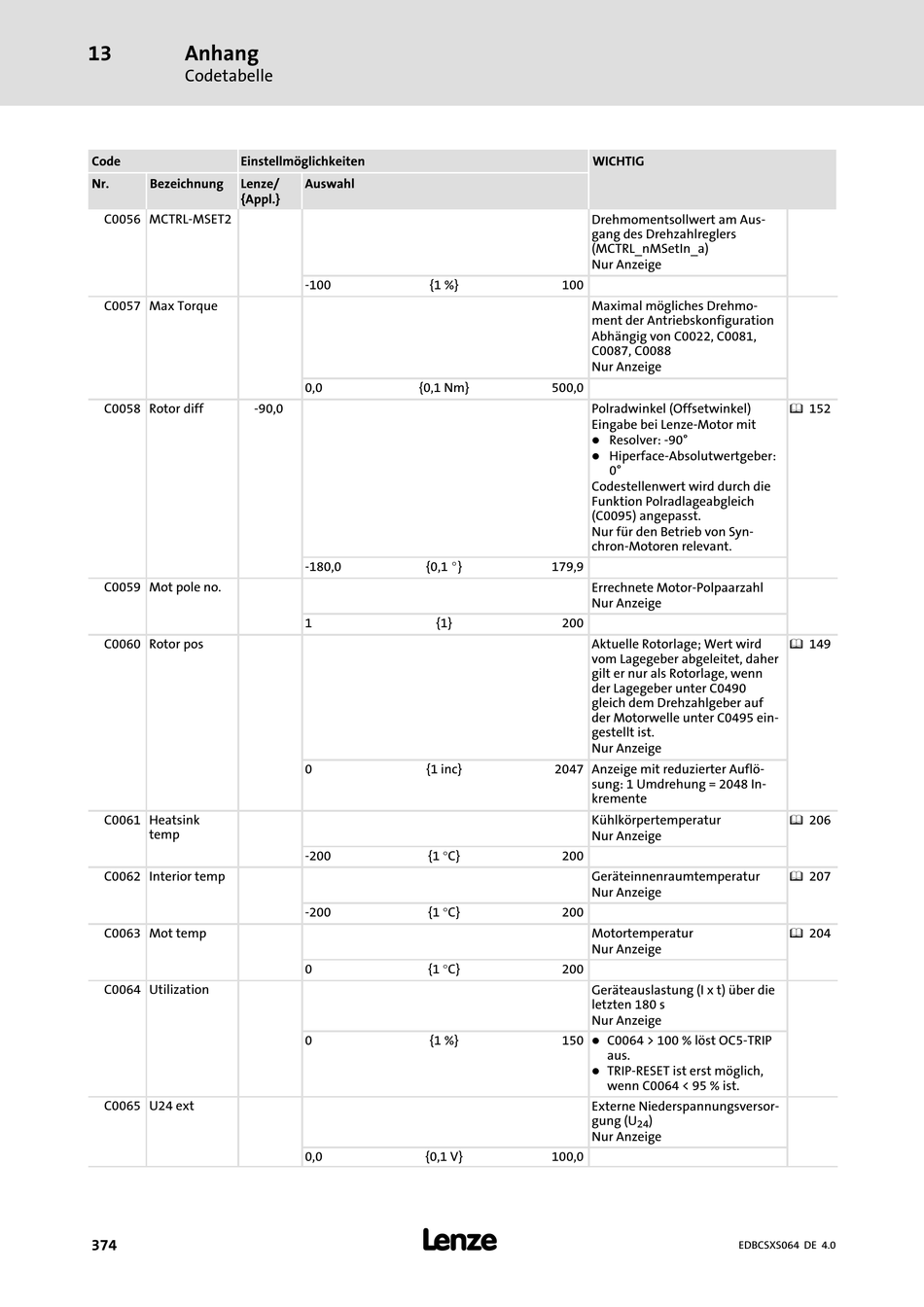

Codetabelle
Code
Einstellmöglichkeiten
Nr.
Bezeichnung
Lenze/
{Appl.}
C0056 MCTRL−MSET2
C0057 Max Torque
C0058 Rotor diff
−90,0
C0059 Mot pole no.
C0060 Rotor pos
C0061 Heatsink
temp
C0062 Interior temp
C0063 Mot temp
C0064 Utilization
C0065 U24 ext
374
Auswahl
−100
{1 %}
0,0
{0,1 Nm}
{0,1 _}
−180,0
1
{1}
0
{1 inc}
{1 °C}
−200
{1 °C}
−200
{1 °C}
0
0
{1 %}
0,0
{0,1 V}
l
WICHTIG
Drehmomentsollwert am Aus-
gang des Drehzahlreglers
(MCTRL_nMSetIn_a)
Nur Anzeige
100
Maximal mögliches Drehmo-
ment der Antriebskonfiguration
Abhängig von C0022, C0081,
C0087, C0088
Nur Anzeige
500,0
Polradwinkel (Offsetwinkel)
Eingabe bei Lenze−Motor mit
l
Resolver: −90°
l
Hiperface−Absolutwertgeber:
0°
Codestellenwert wird durch die
Funktion Polradlageabgleich
(C0095) angepasst.
Nur für den Betrieb von Syn-
chron−Motoren relevant.
179,9
Errechnete Motor−Polpaarzahl
Nur Anzeige
200
Aktuelle Rotorlage; Wert wird
vom Lagegeber abgeleitet, daher
gilt er nur als Rotorlage, wenn
der Lagegeber unter C0490
gleich dem Drehzahlgeber auf
der Motorwelle unter C0495 ein-
gestellt ist.
Nur Anzeige
2047 Anzeige mit reduzierter Auflö-
sung: 1 Umdrehung = 2048 In-
kremente
Kühlkörpertemperatur
Nur Anzeige
200
Geräteinnenraumtemperatur
Nur Anzeige
200
Motortemperatur
Nur Anzeige
200
Geräteauslastung (I x t) über die
letzten 180 s
Nur Anzeige
l
150
C0064 > 100 % löst OC5−TRIP
aus.
l
TRIP−RESET ist erst möglich,
wenn C0064 < 95 % ist.
Externe Niederspannungsversor-
gung (U
)
24
Nur Anzeige
100,0
^ 152
^ 149
^ 206
^ 207
^ 204
