12.22

FCODE (Freie Codestellen)

Funktion
Dieser Funktionsblock stellt verschiedene Signale zur Verfügung. Über die zugeordneten
"freien" Codestellen des Antriebsreglers können die Signale direkt ausgelesen und weiter-
verarbeitet werden.
Werte in den Codestellen des Funktionsblocks werden den entsprechenden
ƒ
Ausgangssignalen zugewiesen.
Die Umrechnung von Codestellenwert in Signalwert erfolgt über eine feste
ƒ
Skalierroutine.

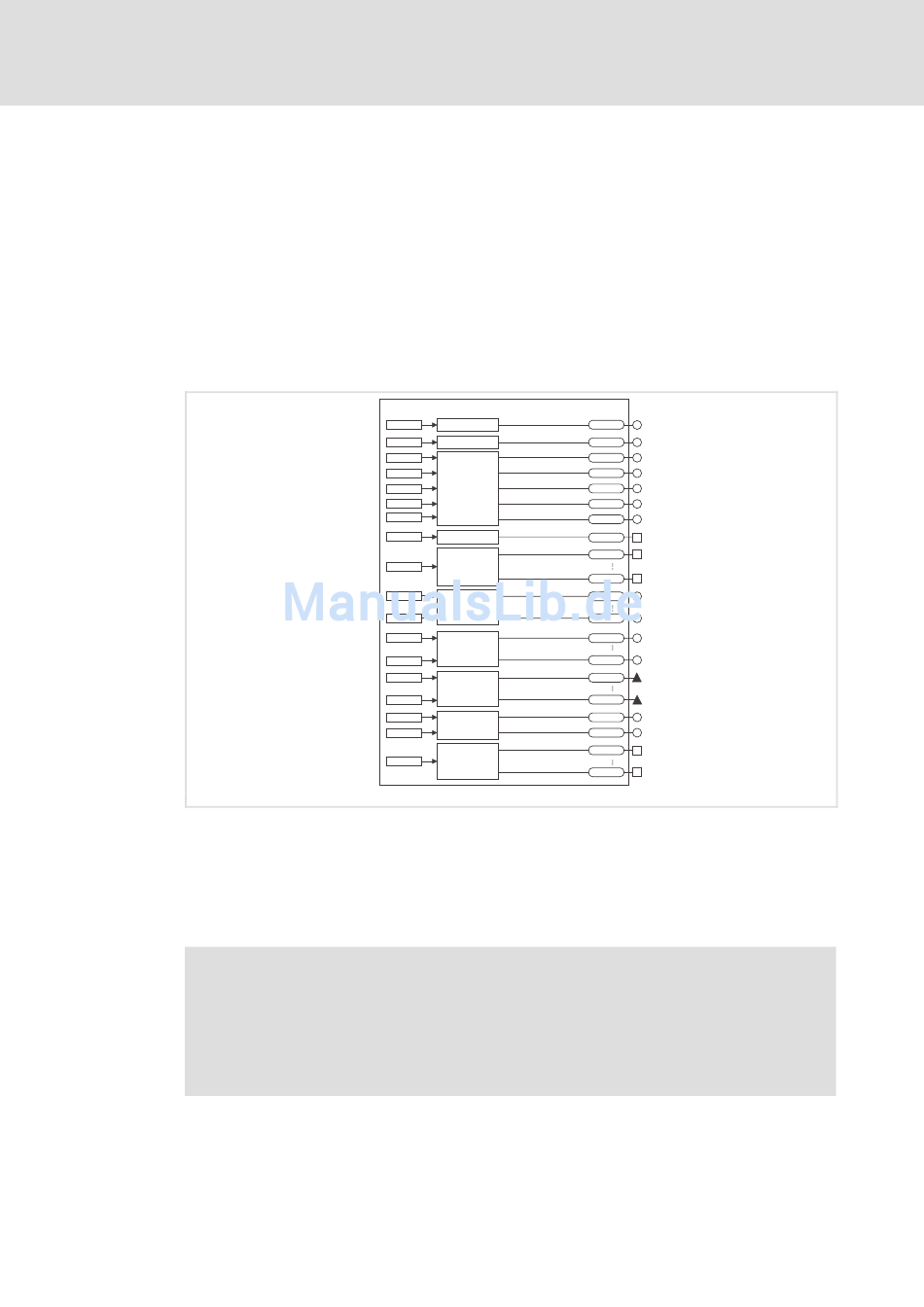

Abb. 12−23
Beispiel
Sie können (z. B. mit dem Keypad) in C0472/1 einen Prozentwert [%] eingeben. Der Wert
wird über eine feste Skalierroutine direkt dem Signal "FCODE−C0472/1" (Datentyp "Inte-
ger") zugewiesen und kann im SPS−Programm weiterverarbeitet werden.
)
Hinweis!
Die freie Codestelle C0470 liegt auf der gleichen Speicheradresse wie C0471.
C0470 kann über die in C0471 zugeordneten Signale "FCODE−C0471.Bit0 ... 31"
ausgelesen werden.
Im Gegensatz zur Codestelle C0471, die einen 32 Bit−Wert aufnehmen kann,
ist C0470 in vier Subcodestellen mit jeweils acht Bit aufgeteilt.
EDBCSXS064 DE 4.0
FCODE
C0017
C0037
C0108/1
C0108/2
C0109/1
C0109/2
C0141
C0250
C0471
C0472/1
C0472/20
C0473/1
C0473/10
C0474/1
C0474/5
C0475/1
C0475/2
C0135
Funktionsblock FCODE
l
Funktionsbibliothek
FCODE (Freie Codestellen)
FCODE-C0017
rpm TO INT
38
FCODE-C0037
rpm TO INT
43
FCODE-C0108/1
44
FCODE-C0108/2
45
FCODE-C0109/1
% TO INT
46
FCODE-C0109/2
47
FCODE-C0141
48
FCODE-C0250
BOOL
271
FCODE-C0471.Bit0
272
DWORD
TO
FCODE-C0471.Bit31
BIT/BOOL
303
FCODE-C0472/1
49
% TO INT
FCODE-C0472/20
68
FCODE-C0473/1
69
INT
FCODE-C0473/10
78
FCODE-C0474/1
16
DINT
FCODE-C0474/5
20
FCODE-C0475/1_v
79
INT
FCODE-C0475/2_v
80
FCODE-C0135.Bit0
304
16 Bit
FCODE-C0135.Bit15
319
12
ECSXA261
315
