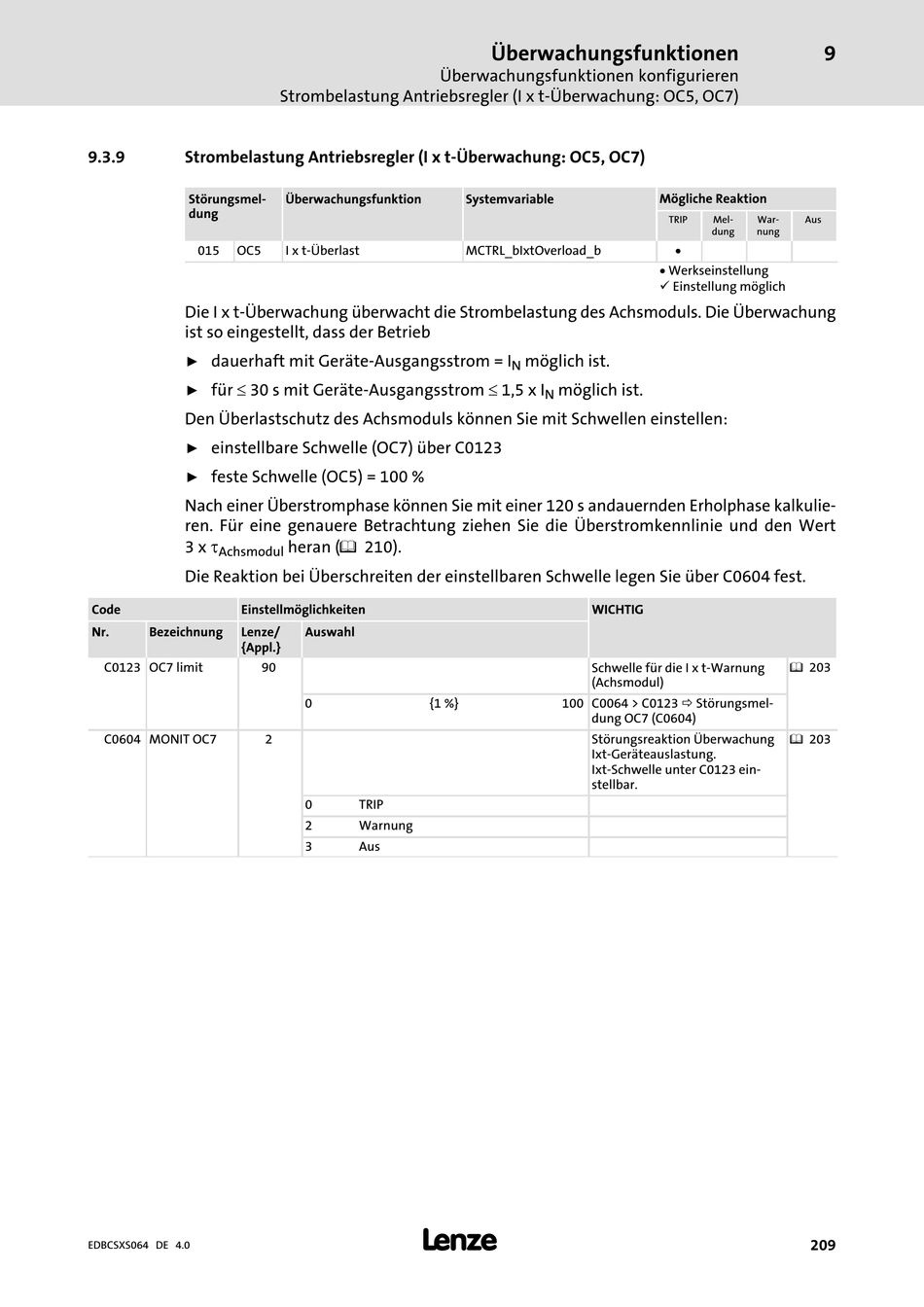

9.3.9
Strombelastung Antriebsregler (I x t−Überwachung: OC5, OC7)
Störungsmel-
dung
015
OC5
Die I x t−Überwachung überwacht die Strombelastung des Achsmoduls. Die Überwachung
ist so eingestellt, dass der Betrieb
dauerhaft mit Geräte−Ausgangsstrom = I
ƒ
für £ 30 s mit Geräte−Ausgangsstrom £ 1,5 x I
ƒ
Den Überlastschutz des Achsmoduls können Sie mit Schwellen einstellen:
einstellbare Schwelle (OC7) über C0123
ƒ
feste Schwelle (OC5) = 100 %
ƒ
Nach einer Überstromphase können Sie mit einer 120 s andauernden Erholphase kalkulie-
ren. Für eine genauere Betrachtung ziehen Sie die Überstromkennlinie und den Wert
t
3 x
Achsmodul
Die Reaktion bei Überschreiten der einstellbaren Schwelle legen Sie über C0604 fest.
Code
Einstellmöglichkeiten
Nr.
Bezeichnung
Lenze/
{Appl.}
C0123 OC7 limit
90
C0604 MONIT OC7
EDBCSXS064 DE 4.0
Strombelastung Antriebsregler (I x t−Überwachung: OC5, OC7)
Überwachungsfunktion
I x t−Überlast
heran (^ 210).
Auswahl
0
{1 %}
2
0
TRIP
2
Warnung
3
Aus
l
Überwachungsfunktionen
Überwachungsfunktionen konfigurieren
Systemvariable
MCTRL_bIxtOverload_b
möglich ist.
N
möglich ist.
N
WICHTIG
Schwelle für die I x t−Warnung
(Achsmodul)
100 C0064 > C0123 ð Störungsmel-
dung OC7 (C0604)
Störungsreaktion Überwachung
Ixt−Geräteauslastung.
Ixt−Schwelle unter C0123 ein-
stellbar.
9
Mögliche Reaktion
TRIP
Mel-
War-
Aus
dung
nung
·
· Werkseinstellung
ü Einstellung möglich
^ 203
^ 203
209
