12 Funktionsbibliothek

AIn1

12.8 AIn1
Funktion
Dieser Funktionsblock bildet die Schnittstelle für analoge Eingangssignale (Differenz-
signale) über X6/AI−, AI+. Am Ausgang des Funktionsblocks steht das aufbereitete Ein-
gangssignal zur Verfügung. Bei der Verwendung von X6/AI−, AI+ als Leitstromeingang ist
eine Kabelbruchüberwachung möglich.

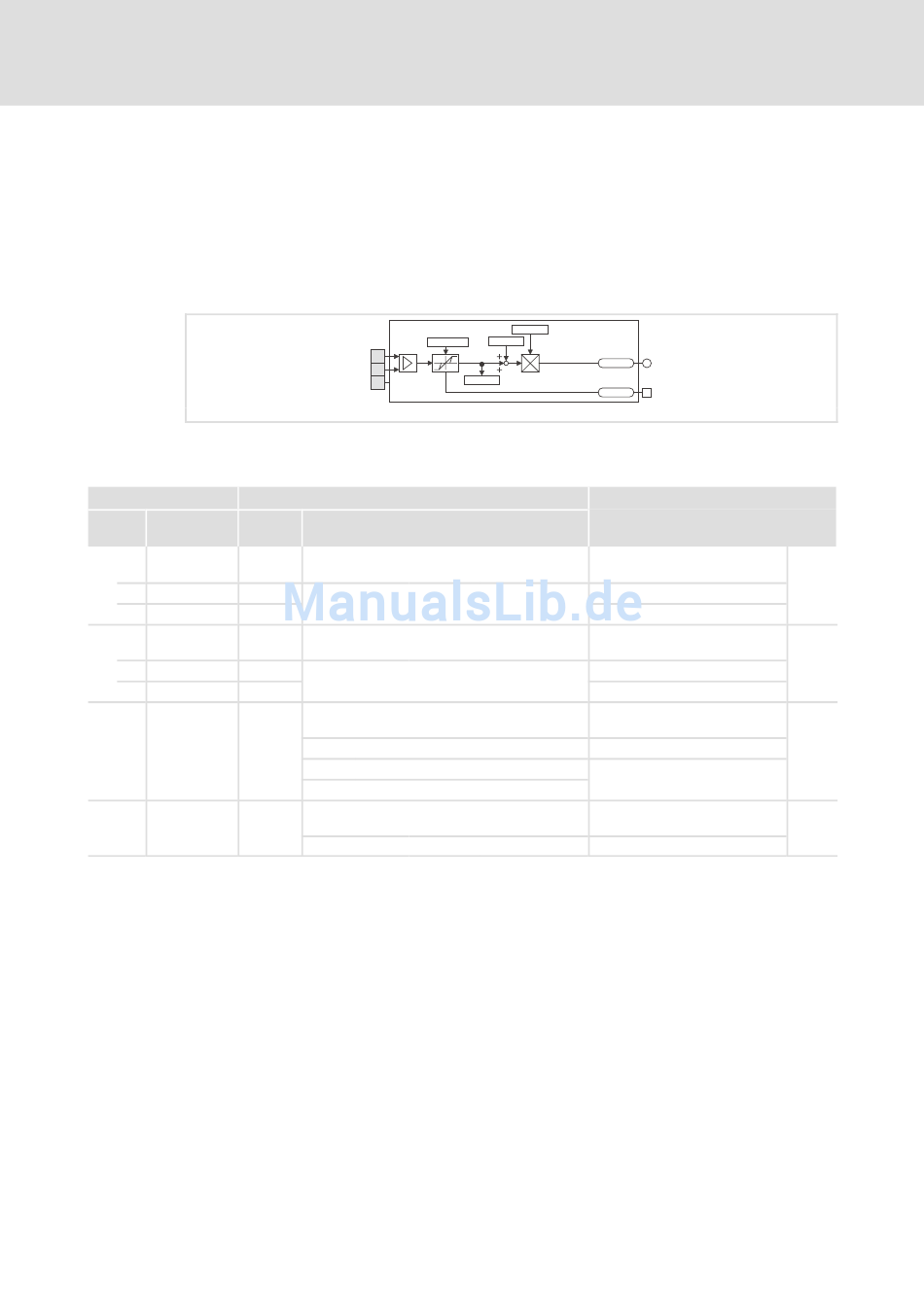

Abb. 12−8
Codestellen
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze/
{Appl.}
C0026
1 FCODE(offset) 0,0
2 FCODE(offset) 0,0
C0027
1 FCODE(gain) 100,0
2 FCODE(gain) 100,0
C0034 Mst current
C0400 DIS: AnalogIn
270
C0034
X6
AI-
AI+
AG
Funktionsblock AIn1
Auswahl
−199,99 {0,01 %}
−199,99 {0,01 %}
0
0 −10 ... + 10 V
1 +4 ... +20 mA
2 −20 ... +20 mA
−199,99 {0,01 %}
l
AIn1
C0027/1
C0026/1
AIn1-Out
920
C0400
AIn1-Error
920
WICHTIG
Offset für relative analoge Si-
gnale (AIN)
199,99 FCODE_nC26_1_a
FCODE_nC26_2_a
Verstärkung für relative analoge
Signale (AIN)
199,99 FCODE_nC27_1_a
FCODE_nC27_2_a
Leitspannung/Leitstrom am Ana-
log−Eingang (AIN1_nIn_a)
Leitspannung
Leitstrom
Signal am Analog−Eingang
Nur Anzeige
199,99
ECSXA221
^ 270
^ 315
^ 270
^ 315
^ 270
^ 270
