6
Inbetriebnahme
Grundeinstellungen mit GDC vornehmen
6.3

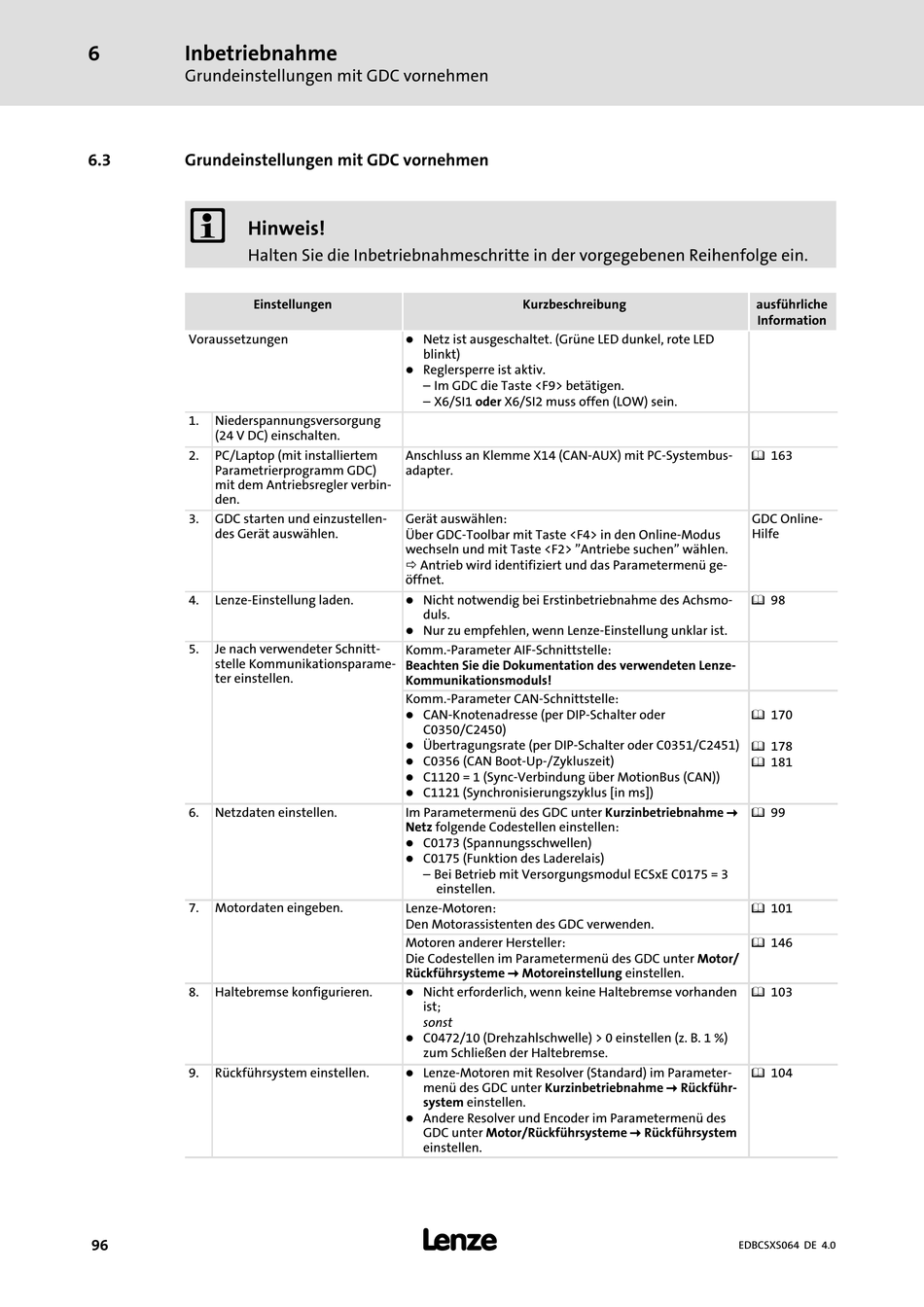

Grundeinstellungen mit GDC vornehmen
)
Hinweis!
Halten Sie die Inbetriebnahmeschritte in der vorgegebenen Reihenfolge ein.
Einstellungen
Voraussetzungen
1.
Niederspannungsversorgung
(24 V DC) einschalten.
2.
PC/Laptop (mit installiertem
Parametrierprogramm GDC)
mit dem Antriebsregler verbin-
den.
3.
GDC starten und einzustellen-
des Gerät auswählen.
4.
Lenze−Einstellung laden.
5.
Je nach verwendeter Schnitt-
stelle Kommunikationsparame-
ter einstellen.
6.
Netzdaten einstellen.
7.
Motordaten eingeben.
8.
Haltebremse konfigurieren.
9.
Rückführsystem einstellen.
96
Kurzbeschreibung
l
Netz ist ausgeschaltet. (Grüne LED dunkel, rote LED
blinkt)
l
Reglersperre ist aktiv.
– Im GDC die Taste <F9> betätigen.
– X6/SI1 oder X6/SI2 muss offen (LOW) sein.
Anschluss an Klemme X14 (CAN−AUX) mit PC−Systembus−
adapter.
Gerät auswählen:
Über GDC−Toolbar mit Taste <F4> in den Online−Modus
wechseln und mit Taste <F2> "Antriebe suchen" wählen.
ð Antrieb wird identifiziert und das Parametermenü ge-
öffnet.
l
Nicht notwendig bei Erstinbetriebnahme des Achsmo-
duls.
l
Nur zu empfehlen, wenn Lenze−Einstellung unklar ist.
Komm.−Parameter AIF−Schnittstelle:
Beachten Sie die Dokumentation des verwendeten Lenze−
Kommunikationsmoduls!
Komm.−Parameter CAN−Schnittstelle:
l
CAN−Knotenadresse (per DIP−Schalter oder
C0350/C2450)
l
Übertragungsrate (per DIP−Schalter oder C0351/C2451)
l
C0356 (CAN Boot−Up−/Zykluszeit)
l
C1120 = 1 (Sync−Verbindung über MotionBus (CAN))
l
C1121 (Synchronisierungszyklus [in ms])
Im Parametermenü des GDC unter Kurzinbetriebnahme W
Netz folgende Codestellen einstellen:
l
C0173 (Spannungsschwellen)
l
C0175 (Funktion des Laderelais)
– Bei Betrieb mit Versorgungsmodul ECSxE C0175 = 3
einstellen.
Lenze−Motoren:
Den Motorassistenten des GDC verwenden.
Motoren anderer Hersteller:
Die Codestellen im Parametermenü des GDC unter Motor/
Rückführsysteme W Motoreinstellung einstellen.
l
Nicht erforderlich, wenn keine Haltebremse vorhanden
ist;
sonst
l
C0472/10 (Drehzahlschwelle) > 0 einstellen (z. B. 1 %)
zum Schließen der Haltebremse.
l
Lenze−Motoren mit Resolver (Standard) im Parameter-
menü des GDC unter Kurzinbetriebnahme W Rückführ-
system einstellen.
l
Andere Resolver und Encoder im Parametermenü des
GDC unter Motor/Rückführsysteme W Rückführsystem
einstellen.
l
ausführliche
Information
^ 163
GDC Online−
Hilfe
^ 98
^ 170
^ 178
^ 181
^ 99
^ 101
^ 146
^ 103
^ 104
EDBCSXS064 DE 4.0
