9
Überwachungsfunktionen
Überwachungsfunktionen konfigurieren
Überwachung der Resolver−Zuleitung (Sd2)
9.3.14

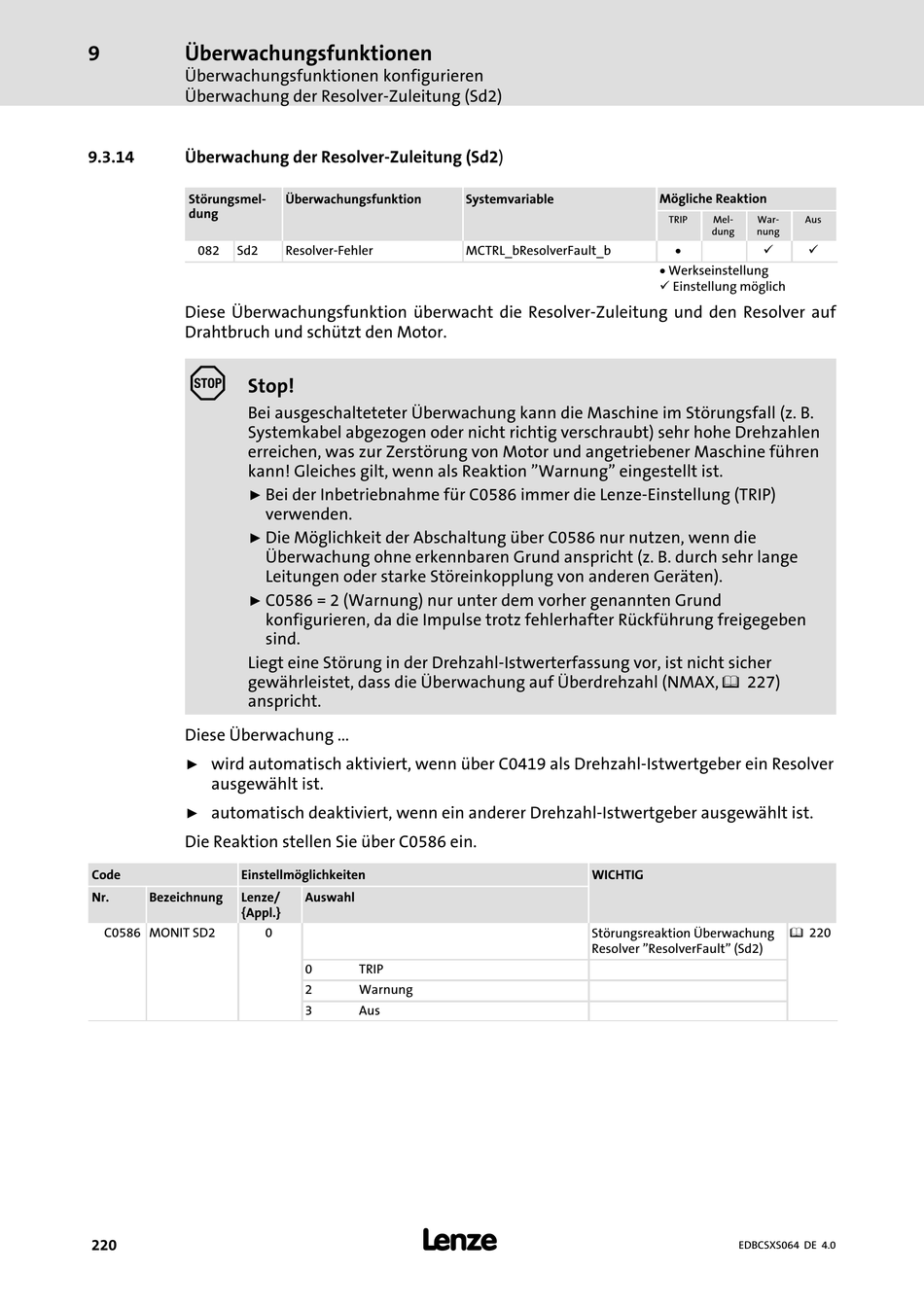

Überwachung der Resolver−Zuleitung (Sd2)
Störungsmel-
dung
082
Sd2
Diese Überwachungsfunktion überwacht die Resolver−Zuleitung und den Resolver auf
Drahtbruch und schützt den Motor.
(
Stop!
Bei ausgeschalteteter Überwachung kann die Maschine im Störungsfall (z. B.
Systemkabel abgezogen oder nicht richtig verschraubt) sehr hohe Drehzahlen
erreichen, was zur Zerstörung von Motor und angetriebener Maschine führen
kann! Gleiches gilt, wenn als Reaktion "Warnung" eingestellt ist.
ƒ
ƒ
ƒ
Liegt eine Störung in der Drehzahl−Istwerterfassung vor, ist nicht sicher
gewährleistet, dass die Überwachung auf Überdrehzahl (NMAX, ^ 227)
anspricht.
Diese Überwachung ...
wird automatisch aktiviert, wenn über C0419 als Drehzahl−Istwertgeber ein Resolver
ƒ
ausgewählt ist.
automatisch deaktiviert, wenn ein anderer Drehzahl−Istwertgeber ausgewählt ist.
ƒ
Die Reaktion stellen Sie über C0586 ein.
Code
Einstellmöglichkeiten
Nr.
Bezeichnung
Lenze/
{Appl.}
C0586 MONIT SD2
220
Überwachungsfunktion
Resolver−Fehler
Bei der Inbetriebnahme für C0586 immer die Lenze−Einstellung (TRIP)
verwenden.
Die Möglichkeit der Abschaltung über C0586 nur nutzen, wenn die
Überwachung ohne erkennbaren Grund anspricht (z. B. durch sehr lange
Leitungen oder starke Störeinkopplung von anderen Geräten).
C0586 = 2 (Warnung) nur unter dem vorher genannten Grund
konfigurieren, da die Impulse trotz fehlerhafter Rückführung freigegeben
sind.
Auswahl
0
0
TRIP
2
Warnung
3
Aus
l
Systemvariable
MCTRL_bResolverFault_b
WICHTIG
Störungsreaktion Überwachung
Resolver "ResolverFault" (Sd2)
Mögliche Reaktion
TRIP
Mel-
War-
Aus
dung
nung
·
ü
ü
· Werkseinstellung
ü Einstellung möglich
^ 220
EDBCSXS064 DE 4.0
