9
Überwachungsfunktionen
Überwachungsfunktionen konfigurieren
Kühlkörpertemperatur−Überwachung (OH, OH4)
9.3.6

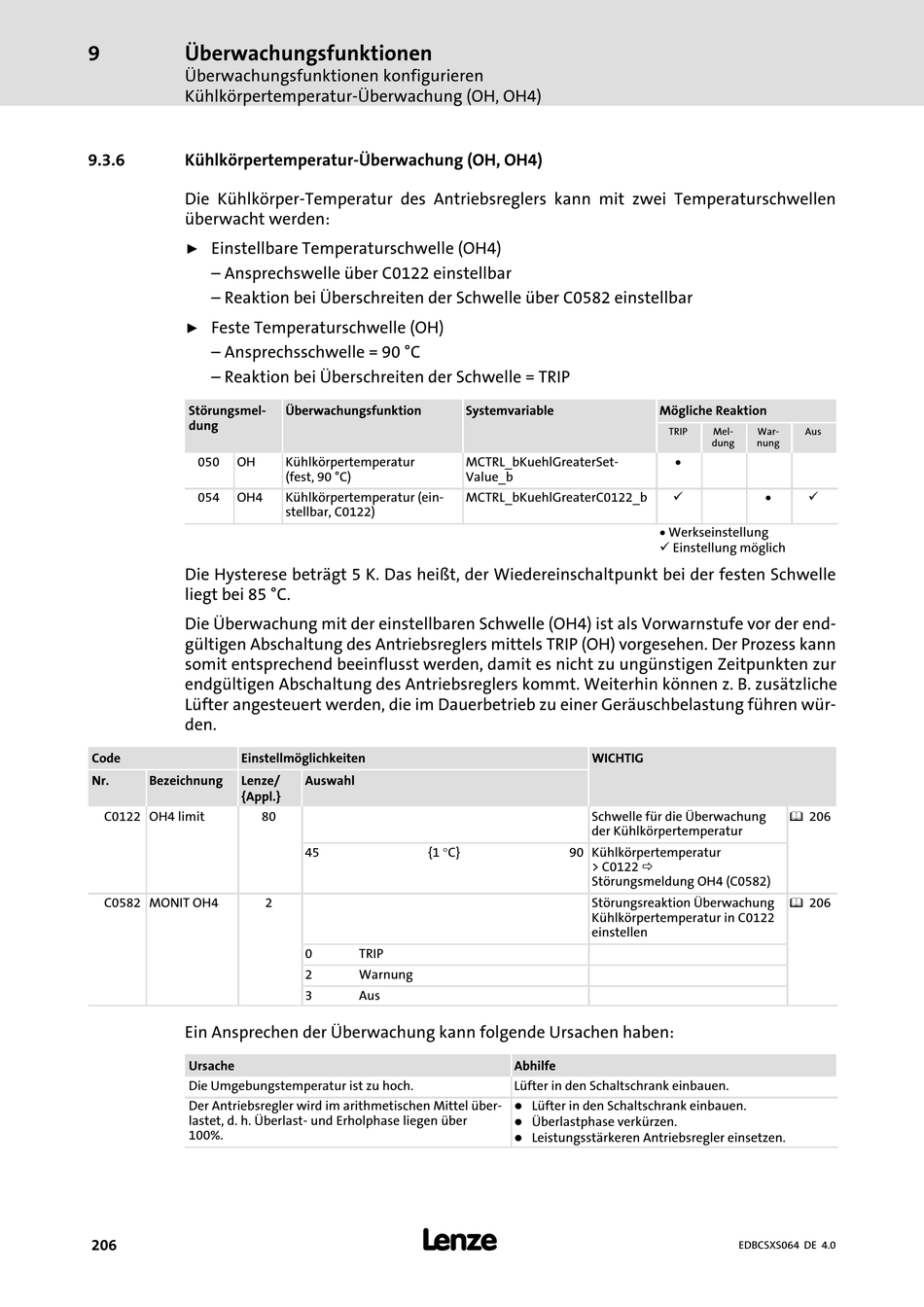

Kühlkörpertemperatur−Überwachung (OH, OH4)
Die Kühlkörper−Temperatur des Antriebsreglers kann mit zwei Temperaturschwellen
überwacht werden:
Einstellbare Temperaturschwelle (OH4)
ƒ
– Ansprechswelle über C0122 einstellbar
– Reaktion bei Überschreiten der Schwelle über C0582 einstellbar
Feste Temperaturschwelle (OH)
ƒ
– Ansprechsschwelle = 90 °C
– Reaktion bei Überschreiten der Schwelle = TRIP
Störungsmel-
dung
050
OH
054
OH4
Die Hysterese beträgt 5 K. Das heißt, der Wiedereinschaltpunkt bei der festen Schwelle
liegt bei 85 °C.
Die Überwachung mit der einstellbaren Schwelle (OH4) ist als Vorwarnstufe vor der end-
gültigen Abschaltung des Antriebsreglers mittels TRIP (OH) vorgesehen. Der Prozess kann
somit entsprechend beeinflusst werden, damit es nicht zu ungünstigen Zeitpunkten zur
endgültigen Abschaltung des Antriebsreglers kommt. Weiterhin können z. B. zusätzliche
Lüfter angesteuert werden, die im Dauerbetrieb zu einer Geräuschbelastung führen wür-
den.
Code
Einstellmöglichkeiten
Nr.
Bezeichnung
Lenze/
{Appl.}
C0122 OH4 limit
80
C0582 MONIT OH4
Ein Ansprechen der Überwachung kann folgende Ursachen haben:
Ursache
Die Umgebungstemperatur ist zu hoch.
Der Antriebsregler wird im arithmetischen Mittel über-
lastet, d. h. Überlast− und Erholphase liegen über
100%.
206
Überwachungsfunktion
Kühlkörpertemperatur
(fest, 90 °C)
Kühlkörpertemperatur (ein-
stellbar, C0122)
Auswahl
{1 °C}
45
2
0
TRIP
2
Warnung
3
Aus
l
Systemvariable
MCTRL_bKuehlGreaterSet-
Value_b
MCTRL_bKuehlGreaterC0122_b
WICHTIG
Schwelle für die Überwachung
der Kühlkörpertemperatur
90 Kühlkörpertemperatur
> C0122 ð
Störungsmeldung OH4 (C0582)
Störungsreaktion Überwachung
Kühlkörpertemperatur in C0122
einstellen
Abhilfe
Lüfter in den Schaltschrank einbauen.
l
Lüfter in den Schaltschrank einbauen.
l
Überlastphase verkürzen.
l
Leistungsstärkeren Antriebsregler einsetzen.
Mögliche Reaktion
TRIP
Mel-
War-
Aus
dung
nung
·
ü
·
ü
· Werkseinstellung
ü Einstellung möglich
^ 206
^ 206
EDBCSXS064 DE 4.0
