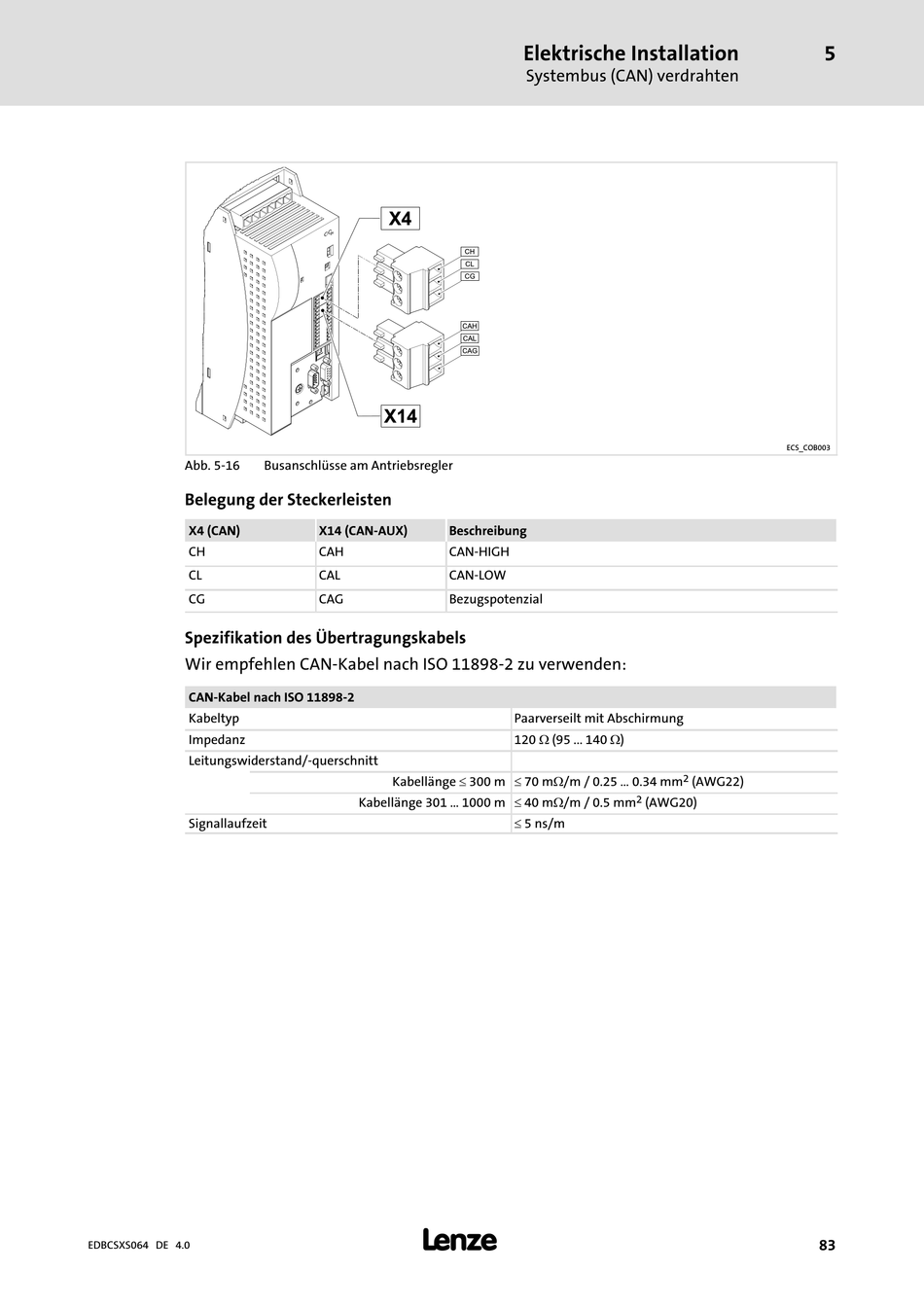

Abb. 5−16
Belegung der Steckerleisten
X4 (CAN)
CH
CL
CG
Spezifikation des Übertragungskabels
Wir empfehlen CAN−Kabel nach ISO 11898−2 zu verwenden:
CAN−Kabel nach ISO 11898−2
Kabeltyp
Impedanz
Leitungswiderstand/−querschnitt
Signallaufzeit
EDBCSXS064 DE 4.0
Busanschlüsse am Antriebsregler
X14 (CAN−AUX)
CAH
CAL
CAG
Kabellänge £ 300 m £ 70 mW/m / 0.25 … 0.34 mm
Kabellänge 301 … 1000 m £ 40 mW/m / 0.5 mm
l
Elektrische Installation
Systembus (CAN) verdrahten
Beschreibung
CAN−HIGH
CAN−LOW
Bezugspotenzial
Paarverseilt mit Abschirmung
120 W (95 ... 140 W)
£ 5 ns/m
ECS_COB003
2
(AWG22)
2
(AWG20)
5
83
