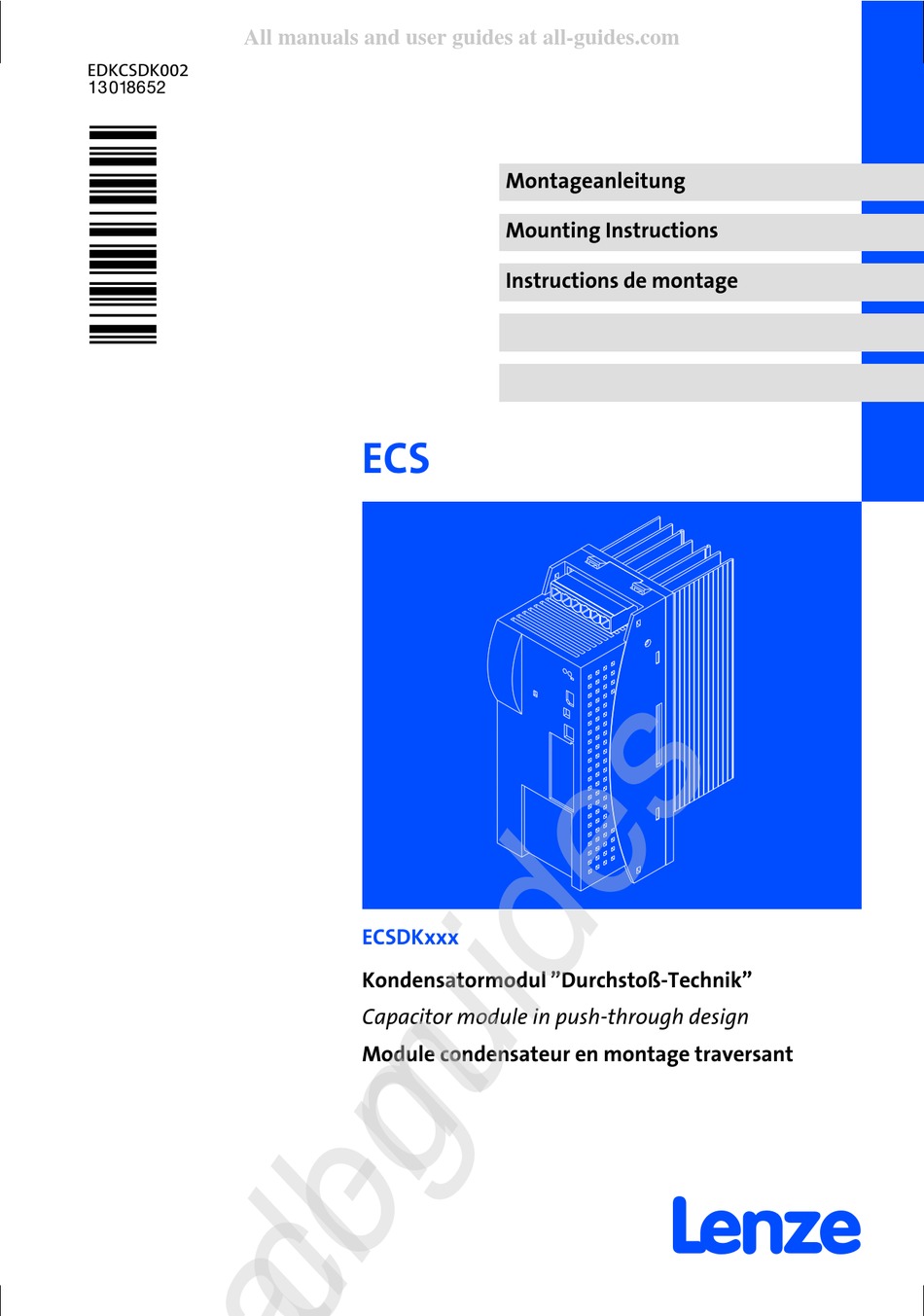

EDKCSDK002
.ðwU
Montageanleitung
Mounting Instructions
Instructions de montage
ECS
ECSDKxxx
Kondensatormodul "Durchstoß−Technik"
Capacitor module in push−through design
Module condensateur en montage traversant
l
