Inneg - Lenze ECSES Serie Betriebsanleitung

12.24

InNeg

Funktion
Dieser Funktionsblock dient zum Invertieren der Eingangssignale. Der Funktionsblock
kann digitale, analoge und Winkelsignale invertieren.
Die Werte der analogen Signale liegen im dezimalen Bereich ±32767.
ƒ
Die Werte der Winkelsignale liegen im dezimalen Bereich ±2147483648.
ƒ
Die Berechnung der Werte erfolgt vor der Berechnung des ausgewählten Hauptfunktions-
blocks. Somit werden die berechneten Werte den nachfolgenden Blöcken im aktuellen
Zyklus bereitgestellt.

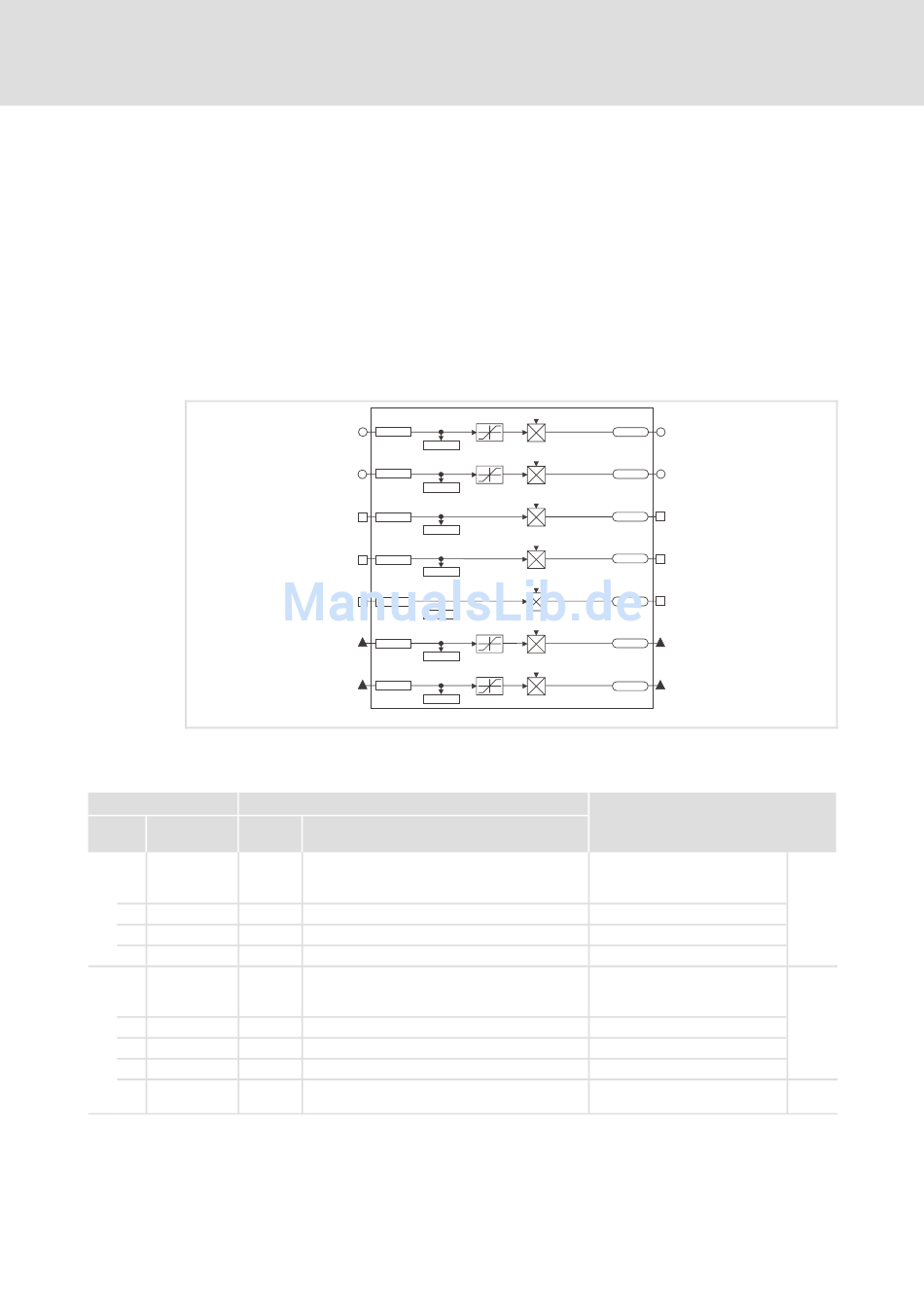

Abb. 12−25
Codestellen
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze/
{Appl.}
C7110
1 InNeg−digV
2 InNeg−digV
3 InNeg−digV
C7111
1 InNeg−dig 1000
2 InNeg−dig 1000
3 InNeg−dig 1000
EDBCSXS064 DE 4.0
InNeg-AnIn1
C7131/1
C7130/1
InNeg-AnIn2
C7131/2
C7130/2
InNeg-DigIn1
C7111/1
C7110/1
InNeg-DigIn2
C7111/2
C7110/2
InNeg-DigIn3
C7111/3
C7110/3
InNeg-PhiIn1
C7151/1
C7150/1
InNeg-PhiIn2
C7151/2
C7150/2
Funktionsblock InNeg
Auswahl
0 (FALSE, nicht belegt)
0 (FALSE, nicht belegt)
0 (FALSE, nicht belegt)
Mögliche Signale siehe "Auswahlliste Digitale
Signale"
l
Funktionsbibliothek
-1 InNeg
32767
InNeg-AnOut1
651
-32767
-1
32767
InNeg-AnOut2
652
-32767
-1
InNeg-DigOut1
651
-1
InNeg-DigOut2
652
-1
InNeg-DigOut3
653
-1
2147483647
InNeg-PhiOut1
651
-2147483647
-1
2147483647
InNeg-PhiOut2
652
-2147483647
WICHTIG
Anzeige der digitalen Eingangs-
signale im Funktionsblock InNeg
(Signalinvertierung)
InNeg−DigIn1
InNeg−DigIn2
InNeg−DigIn3
Auswahl der digitalen Eingangs-
signale für den Funktionsblock
InNeg (Signalinvertierung)
Quelle für InNeg−DigIn1
Quelle für InNeg−DigIn2
Quelle für InNeg−DigIn3
12
InNeg
ECSXA251
^ 319
^ 319
^ 436
319
