4 Mechanische Installation
Montage in Cold−Plate−Technik

Montageschritte

4.4.2 Montageschritte

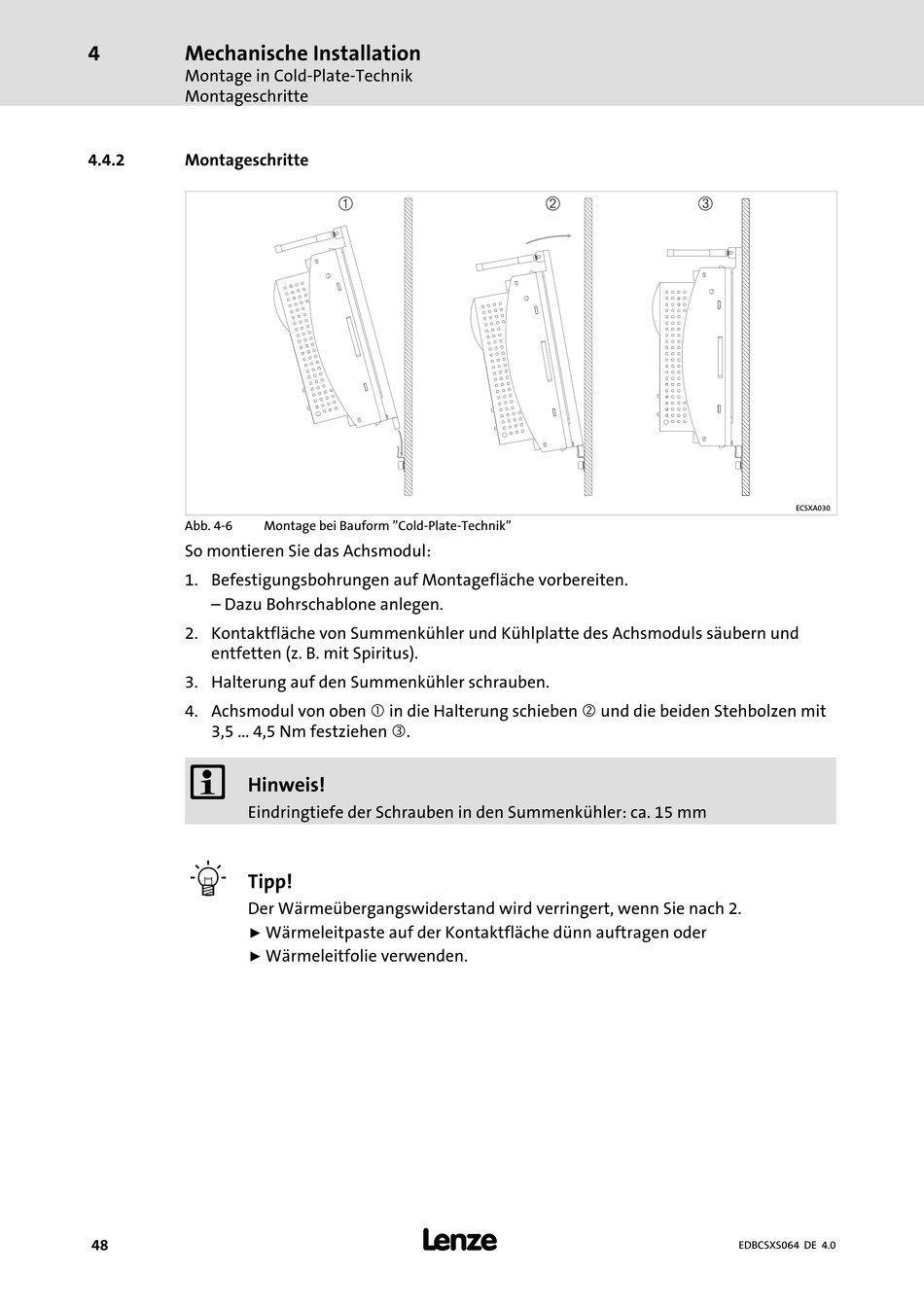

Abb. 4−6
So montieren Sie das Achsmodul:
1. Befestigungsbohrungen auf Montagefläche vorbereiten.
– Dazu Bohrschablone anlegen.
2. Kontaktfläche von Summenkühler und Kühlplatte des Achsmoduls säubern und
entfetten (z. B. mit Spiritus).
3. Halterung auf den Summenkühler schrauben.
4. Achsmodul von oben  in die Halterung schieben ‚ und die beiden Stehbolzen mit
3,5 ... 4,5 Nm festziehen ƒ.
)
Hinweis!
Eindringtiefe der Schrauben in den Summenkühler: ca. 15 mm
I
Tipp!
Der Wärmeübergangswiderstand wird verringert, wenn Sie nach 2.
ƒ
ƒ
48
À
Montage bei Bauform "Cold−Plate−Technik"
Wärmeleitpaste auf der Kontaktfläche dünn auftragen oder
Wärmeleitfolie verwenden.
l
Á Â
ECSXA030
EDBCSXS064 DE 4.0
