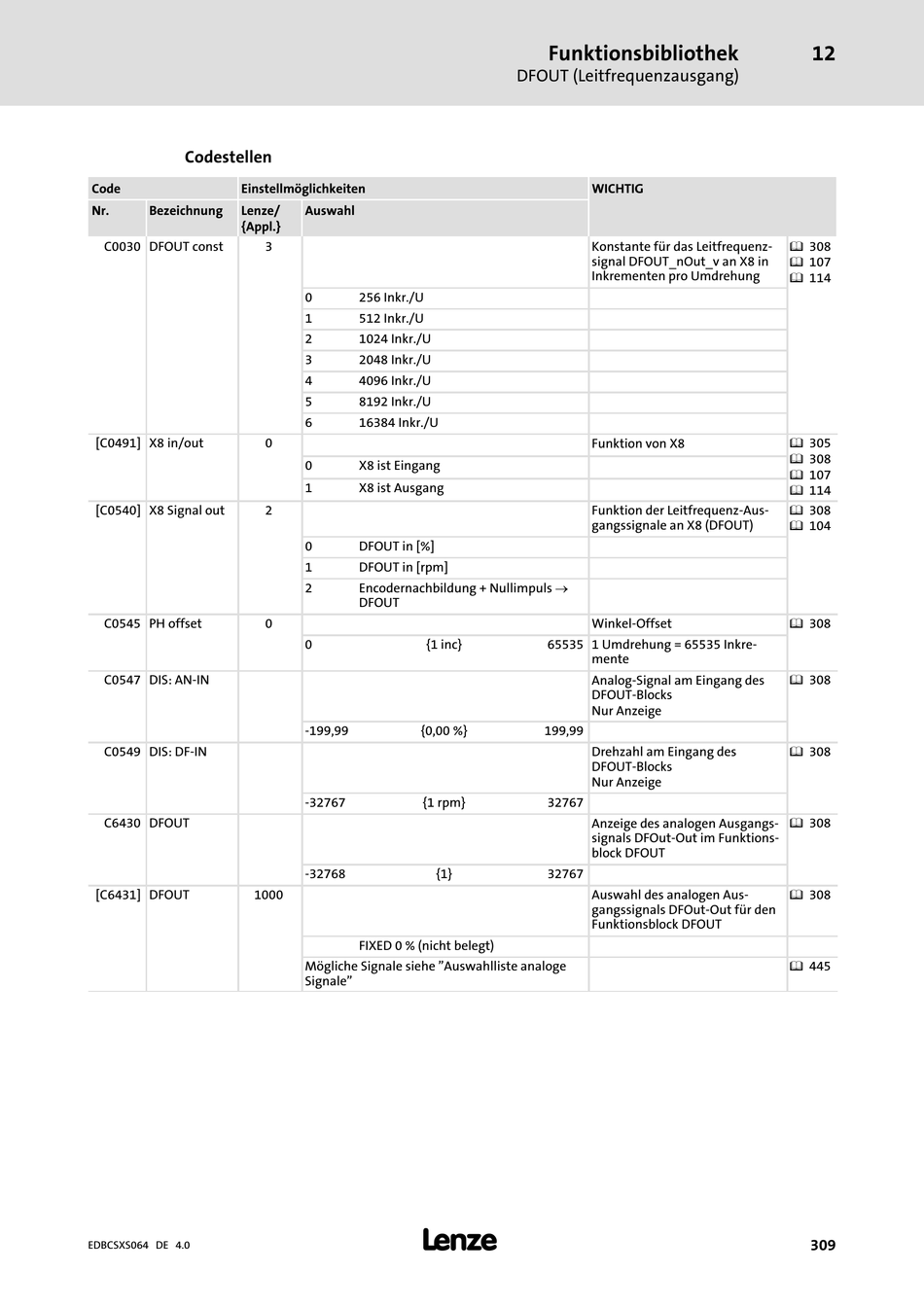

Codestellen
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze/
{Appl.}
C0030 DFOUT const
[C0491] X8 in/out
[C0540] X8 Signal out
C0545 PH offset
C0547 DIS: AN−IN
C0549 DIS: DF−IN
C6430 DFOUT
[C6431] DFOUT 1000
EDBCSXS064 DE 4.0
Auswahl
3
0 256 Inkr./U
1 512 Inkr./U
2 1024 Inkr./U
3 2048 Inkr./U
4 4096 Inkr./U
5 8192 Inkr./U
6 16384 Inkr./U
0
0 X8 ist Eingang
1 X8 ist Ausgang
2
0 DFOUT in [%]
1 DFOUT in [rpm]
Encodernachbildung + Nullimpuls ®
2
DFOUT
0
0 {1 inc}
−199,99 {0,00 %}
−32767 {1 rpm}
−32768 {1}
FIXED 0 % (nicht belegt)
Mögliche Signale siehe "Auswahlliste analoge
Signale"
l
Funktionsbibliothek
DFOUT (Leitfrequenzausgang)
WICHTIG
Konstante für das Leitfrequenz-
signal DFOUT_nOut_v an X8 in
Inkrementen pro Umdrehung
Funktion von X8
Funktion der Leitfrequenz−Aus-
gangssignale an X8 (DFOUT)
Winkel−Offset
65535 1 Umdrehung = 65535 Inkre-
mente
Analog−Signal am Eingang des
DFOUT−Blocks
Nur Anzeige
199,99
Drehzahl am Eingang des
DFOUT−Blocks
Nur Anzeige
32767
Anzeige des analogen Ausgangs-
signals DFOut−Out im Funktions-
block DFOUT
32767
Auswahl des analogen Aus-
gangssignals DFOut−Out für den
Funktionsblock DFOUT
12
^ 308
^ 107
^ 114
^ 305
^ 308
^ 107
^ 114
^ 308
^ 104
^ 308
^ 308
^ 308
^ 308
^ 308
^ 445
