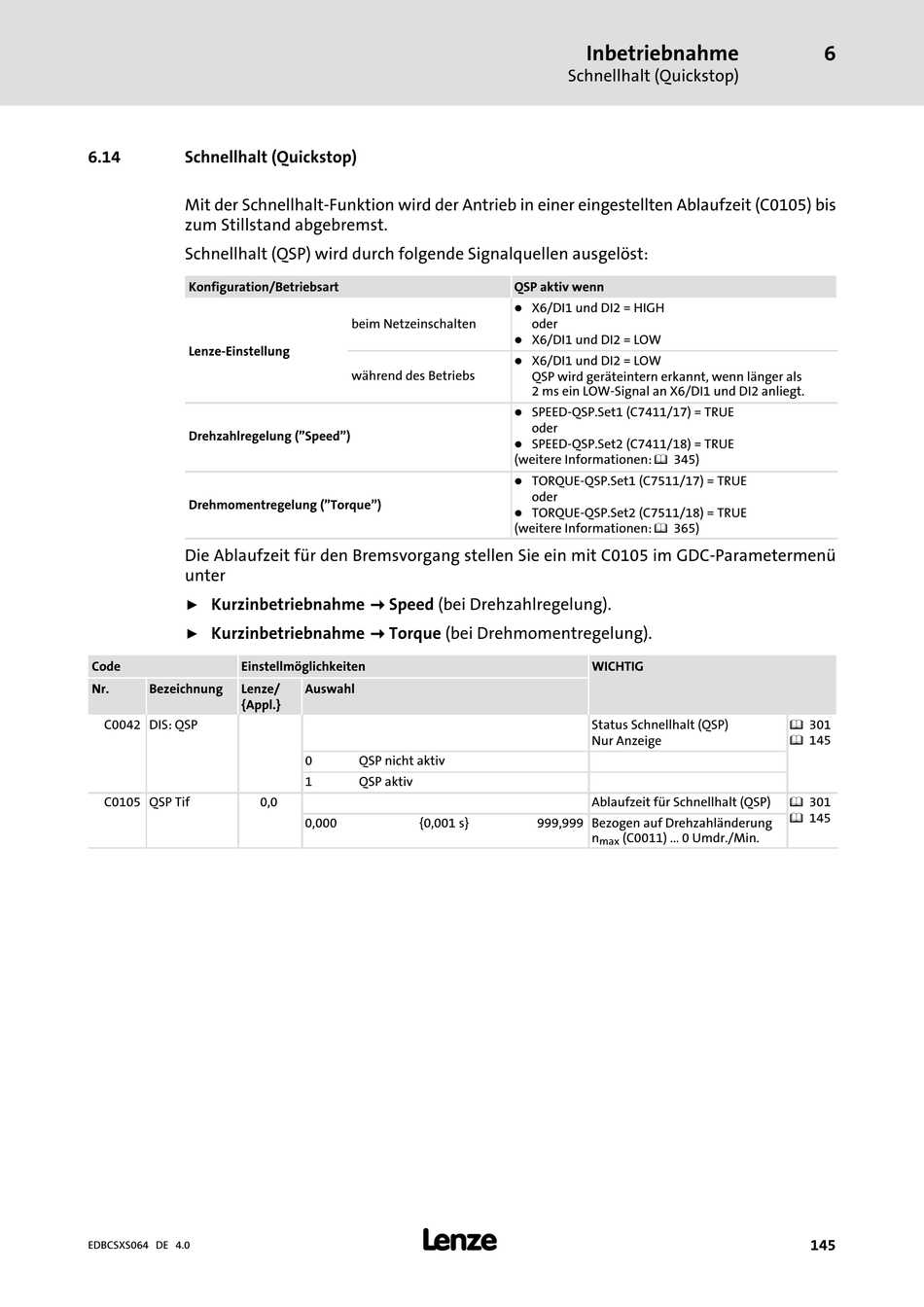

Schnellhalt (Quickstop)
Mit der Schnellhalt−Funktion wird der Antrieb in einer eingestellten Ablaufzeit (C0105) bis
zum Stillstand abgebremst.
Schnellhalt (QSP) wird durch folgende Signalquellen ausgelöst:
Konfiguration/Betriebsart
Lenze−Einstellung
Drehzahlregelung ("Speed")
Drehmomentregelung ("Torque")
Die Ablaufzeit für den Bremsvorgang stellen Sie ein mit C0105 im GDC−Parametermenü
unter
Kurzinbetriebnahme W Speed (bei Drehzahlregelung).
ƒ
Kurzinbetriebnahme W Torque (bei Drehmomentregelung).
ƒ
Code
Einstellmöglichkeiten
Nr.
Bezeichnung
Lenze/
{Appl.}
C0042 DIS: QSP
C0105 QSP Tif
0,0
EDBCSXS064 DE 4.0
beim Netzeinschalten
während des Betriebs
Auswahl
0
QSP nicht aktiv
1
QSP aktiv
0,000
{0,001 s}
l
Inbetriebnahme
Schnellhalt (Quickstop)
QSP aktiv wenn
l
X6/DI1 und DI2 = HIGH
oder
l
X6/DI1 und DI2 = LOW
l
X6/DI1 und DI2 = LOW
QSP wird geräteintern erkannt, wenn länger als
2 ms ein LOW−Signal an X6/DI1 und DI2 anliegt.
l
SPEED−QSP.Set1 (C7411/17) = TRUE
oder
l
SPEED−QSP.Set2 (C7411/18) = TRUE
(weitere Informationen: ^ 345)
l
TORQUE−QSP.Set1 (C7511/17) = TRUE
oder
l
TORQUE−QSP.Set2 (C7511/18) = TRUE
(weitere Informationen: ^ 365)
WICHTIG
Status Schnellhalt (QSP)
Nur Anzeige
Ablaufzeit für Schnellhalt (QSP)
999,999 Bezogen auf Drehzahländerung
n
(C0011) ... 0 Umdr./Min.
max
6
^ 301
^ 145
^ 301
^ 145
145
