Beschreibung der Specials
{BANDW}
ZF-Bandbreite und Mittenfrequenzablage messen; das
Special-Maskenfeld enthält ein Eingabefeld (Inhalt hier De-
faultwert):
(Reines Zahlenfeld); geben Sie den Wert der
6 dB
Eckdämpfung ein, auf den die Bandbrei-
tenangabe bezogen sein soll.
Die Routine mißt zunächst das Grundrauschen bei einer
Rauschunterdrückung von 10 dB. Der zugehörige HF-Pe-
gelwert wird anschließend um den Wert der Eckdämpfung
(normalerweise 6 dB) erhöht. Die Routine verstimmt dann
die Trägerfrequenz solange zu größeren Werten hin, bis
wieder 10 dB Rauschunterdrückung erreicht sind. Der
dazu erforderliche Frequenzoffset wird zwischengespei-
chert und die Frequenzverstimmung, diesmal zu kleineren
Werten hin, wiederholt. Aus den beiden Offsetwerten be-
rechnet die Routine Bandbreite und Mittenfrequenzablage
und zeigt deren Werte im Special-Maskenfeld an.
RX-SPECIALS

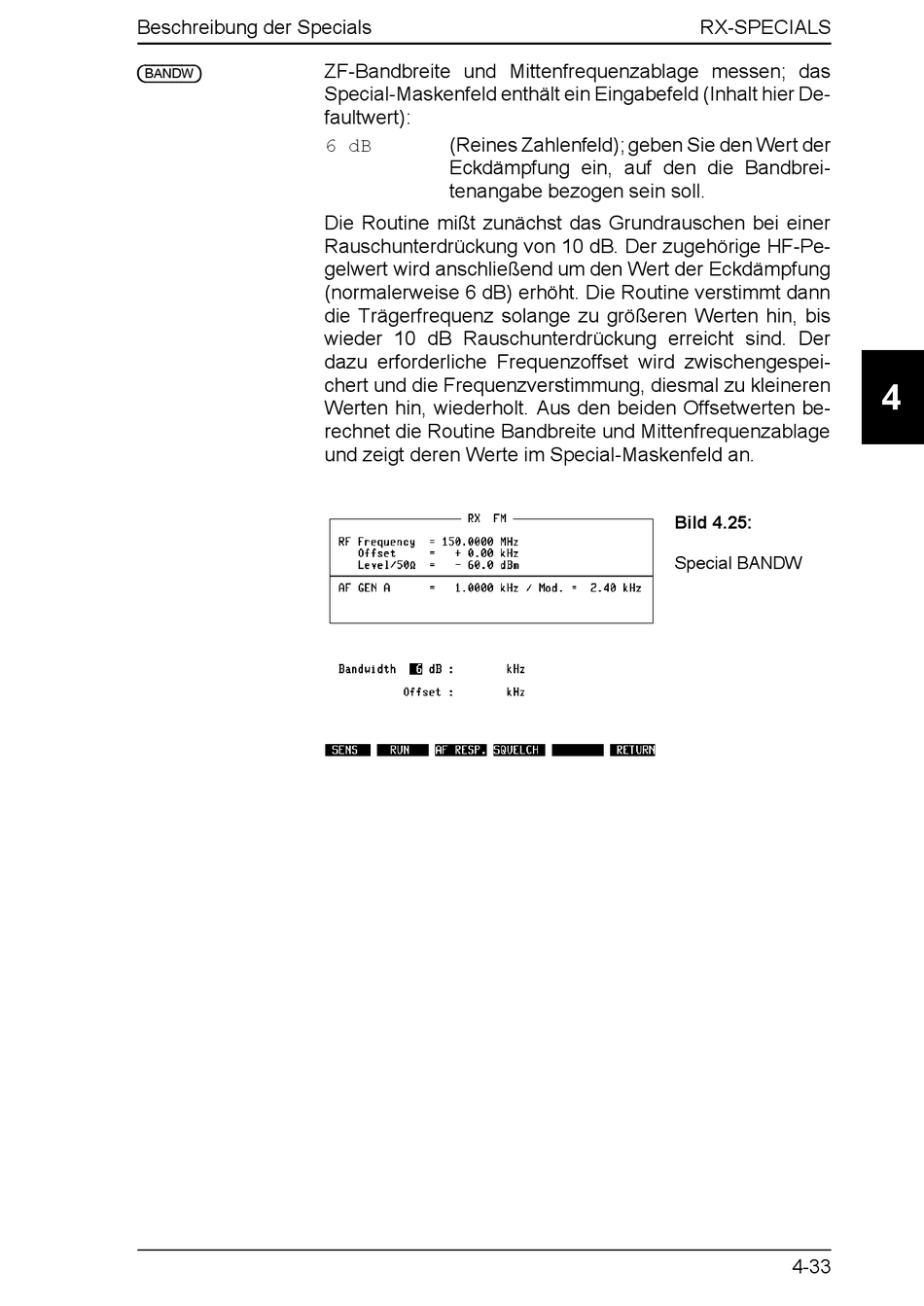

Bild 4.25:
Special BANDW
4-33
4
