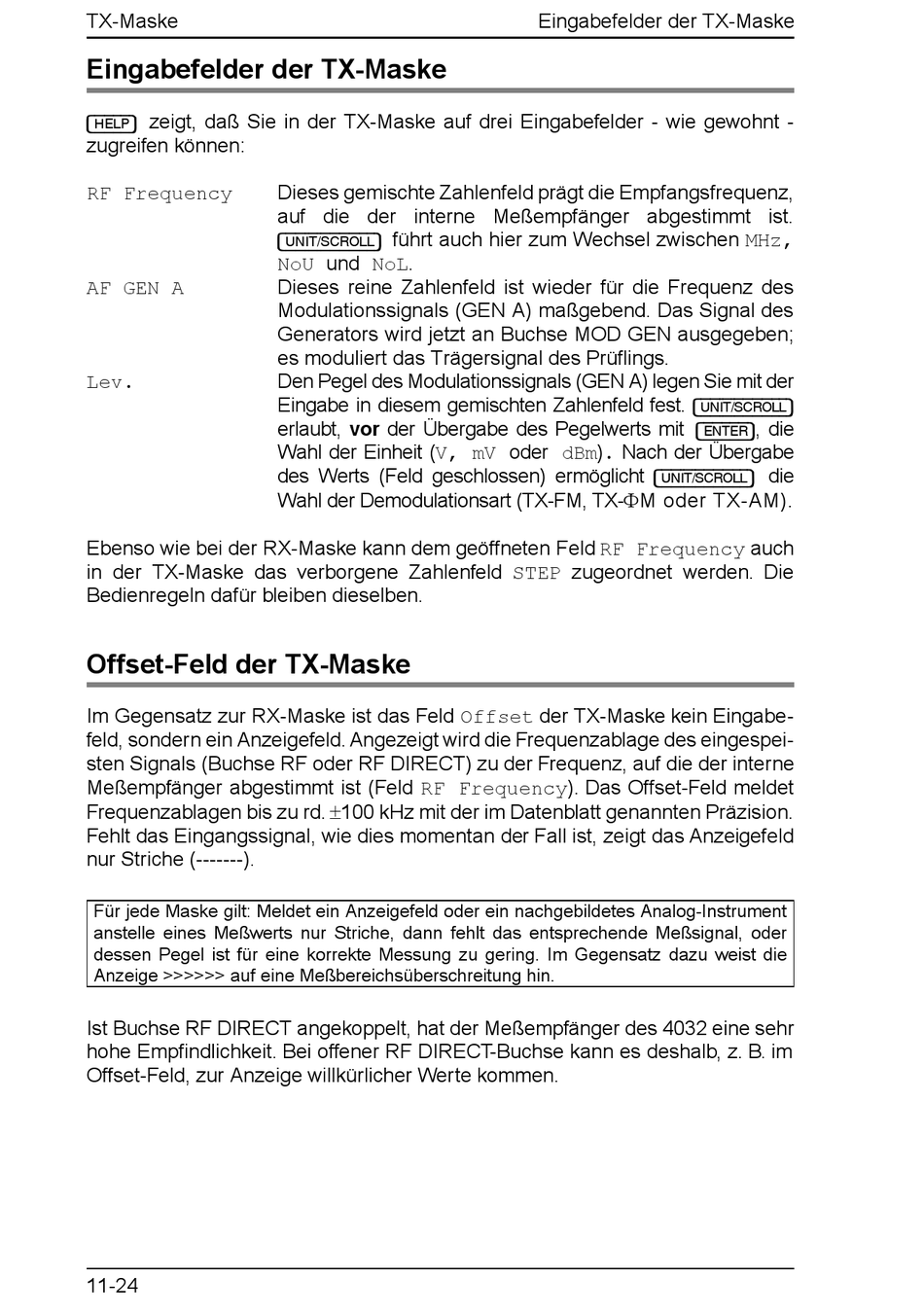

TX-Maske
Eingabefelder der TX-Maske
zeigt, daß Sie in der TX-Maske auf drei Eingabefelder - wie gewohnt -
[HELP]
zugreifen können:
RF Frequency
AF GEN A
Lev.
Ebenso wie bei der RX-Maske kann dem geöffneten Feld RF Frequency auch
in der TX-Maske das verborgene Zahlenfeld STEP zugeordnet werden. Die
Bedienregeln dafür bleiben dieselben.
Offset-Feld der TX-Maske
Im Gegensatz zur RX-Maske ist das Feld Offset der TX-Maske kein Eingabe-
feld, sondern ein Anzeigefeld. Angezeigt wird die Frequenzablage des eingespei-
sten Signals (Buchse RF oder RF DIRECT) zu der Frequenz, auf die der interne
Meßempfänger abgestimmt ist (Feld RF Frequency). Das Offset-Feld meldet
Frequenzablagen bis zu rd. ±100 kHz mit der im Datenblatt genannten Präzision.
Fehlt das Eingangssignal, wie dies momentan der Fall ist, zeigt das Anzeigefeld
nur Striche (-------).
Für jede Maske gilt: Meldet ein Anzeigefeld oder ein nachgebildetes Analog-Instrument
anstelle eines Meßwerts nur Striche, dann fehlt das entsprechende Meßsignal, oder
dessen Pegel ist für eine korrekte Messung zu gering. Im Gegensatz dazu weist die
Anzeige >>>>>> auf eine Meßbereichsüberschreitung hin.
Ist Buchse RF DIRECT angekoppelt, hat der Meßempfänger des 4032 eine sehr
hohe Empfindlichkeit. Bei offener RF DIRECT-Buchse kann es deshalb, z. B. im
Offset-Feld, zur Anzeige willkürlicher Werte kommen.
