Anhang

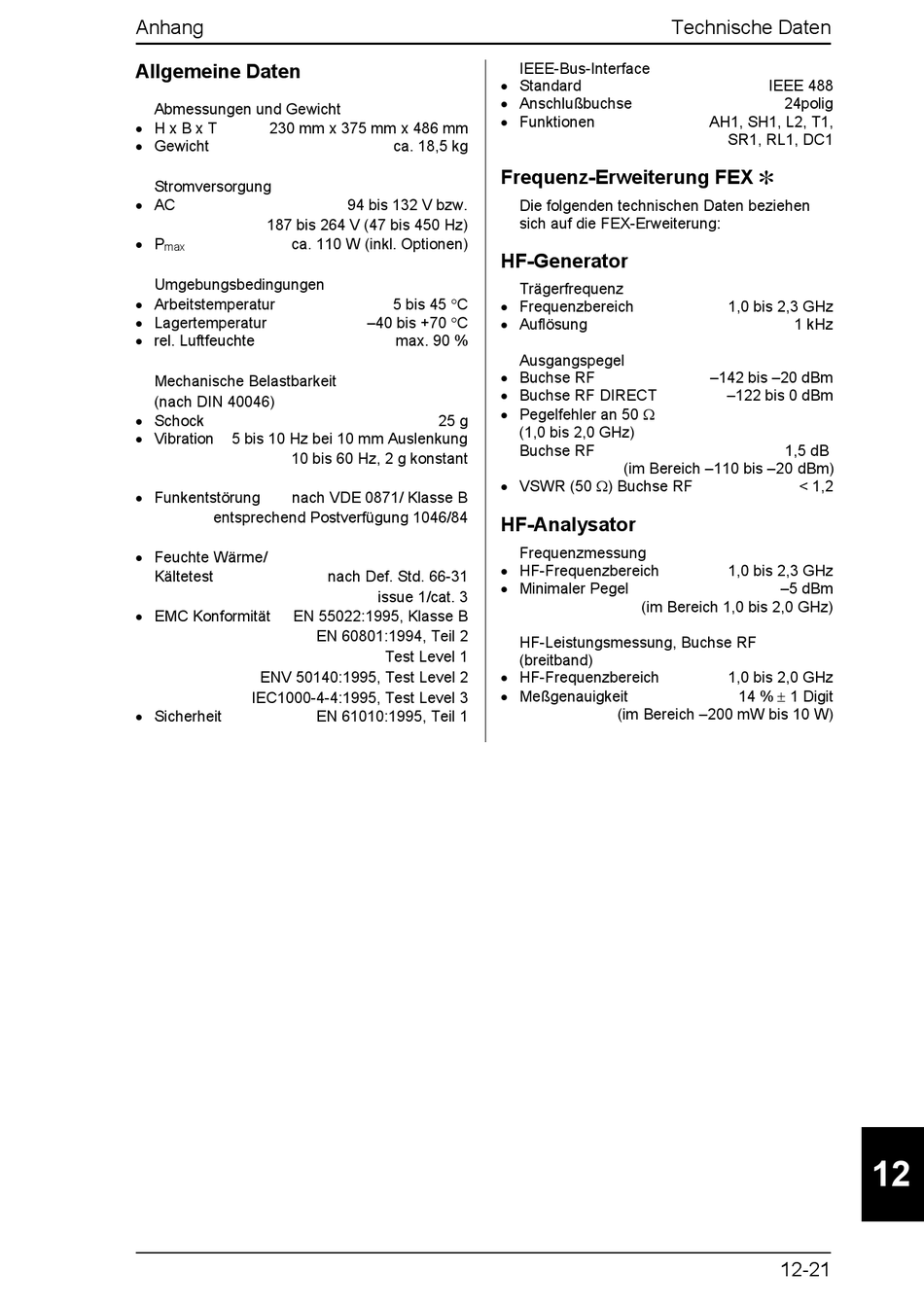

Allgemeine Daten
Abmessungen und Gewicht
• H x B x T
230 mm x 375 mm x 486 mm
• Gewicht
Stromversorgung
• AC
187 bis 264 V (47 bis 450 Hz)
• P
ca. 110 W (inkl. Optionen)
max
Umgebungsbedingungen
• Arbeitstemperatur
• Lagertemperatur
• rel. Luftfeuchte
Mechanische Belastbarkeit
(nach DIN 40046)
• Schock
• Vibration
5 bis 10 Hz bei 10 mm Auslenkung
10 bis 60 Hz, 2 g konstant
• Funkentstörung
nach VDE 0871/ Klasse B
entsprechend Postverfügung 1046/84
• Feuchte Wärme/
Kältetest
• EMC Konformität
EN 55022:1995, Klasse B
ENV 50140:1995, Test Level 2
IEC1000-4-4:1995, Test Level 3
• Sicherheit
ca. 18,5 kg
94 bis 132 V bzw.
5 bis 45 °C
–40 bis +70 °C
max. 90 %
25 g
nach Def. Std. 66-31
issue 1/cat. 3
EN 60801:1994, Teil 2
Test Level 1
EN 61010:1995, Teil 1
Technische Daten
IEEE-Bus-Interface
• Standard
• Anschlußbuchse
• Funktionen
Frequenz-Erweiterung FEX !
Die folgenden technischen Daten beziehen
sich auf die FEX-Erweiterung:
HF-Generator
Trägerfrequenz
• Frequenzbereich
• Auflösung
Ausgangspegel
• Buchse RF
• Buchse RF DIRECT
• Pegelfehler an 50 Ω
(1,0 bis 2,0 GHz)
Buchse RF
(im Bereich –110 bis –20 dBm)
• VSWR (50 Ω) Buchse RF
HF-Analysator
Frequenzmessung
• HF-Frequenzbereich
• Minimaler Pegel
(im Bereich 1,0 bis 2,0 GHz)
HF-Leistungsmessung, Buchse RF
(breitband)
• HF-Frequenzbereich
• Meßgenauigkeit
(im Bereich –200 mW bis 10 W)
IEEE 488
24polig
AH1, SH1, L2, T1,
SR1, RL1, DC1
1,0 bis 2,3 GHz
1 kHz
–142 bis –20 dBm
–122 bis 0 dBm
1,5 dB
< 1,2
1,0 bis 2,3 GHz
–5 dBm
1,0 bis 2,0 GHz
14 % ± 1 Digit
12
12-21
