Tracking
Mit Tracking sind frequenzabhängige Netzwerkanalysen durchführbar, z. B. die
grafische Darstellung einer Filterkurve. Zusammen mit dem VSWR-Test-Set
(Bestell-Nummer: 248 145) kann die Reflektionsdämpfung von Antennen, 50-Ω-
Abschlüssen usw. gemessen werden.
Zur frequenzabhängigen Netzwerkanalyse stellt der Funkmeßplatz ein Wobbel-
signal bereit, mit dem das zu untersuchende Netzwerk gespeist werden muß.
Gleichzeitig wird der Signalpegel nach dem Netzwerk gemessen und abhängig
von der Frequenz als Kurvenzug am Monitor des STABILOCK dargestellt. Buch-
se RF DIRECT ist dabei die Signalquelle, Meßeingang ist Buchse RF.

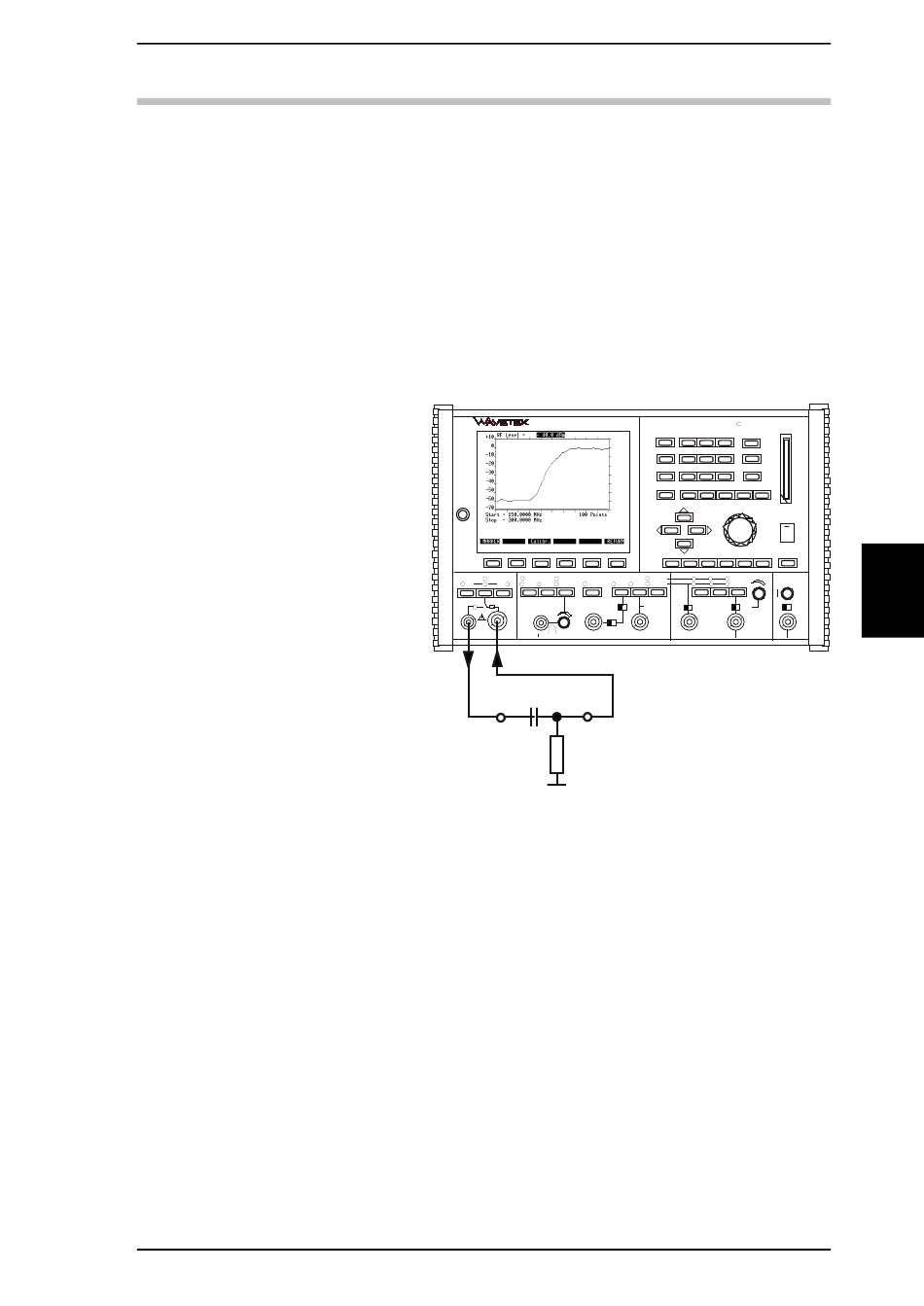

Bild 6.9: Anschluß eines Zweipols
an den Funkmeßplatz.
