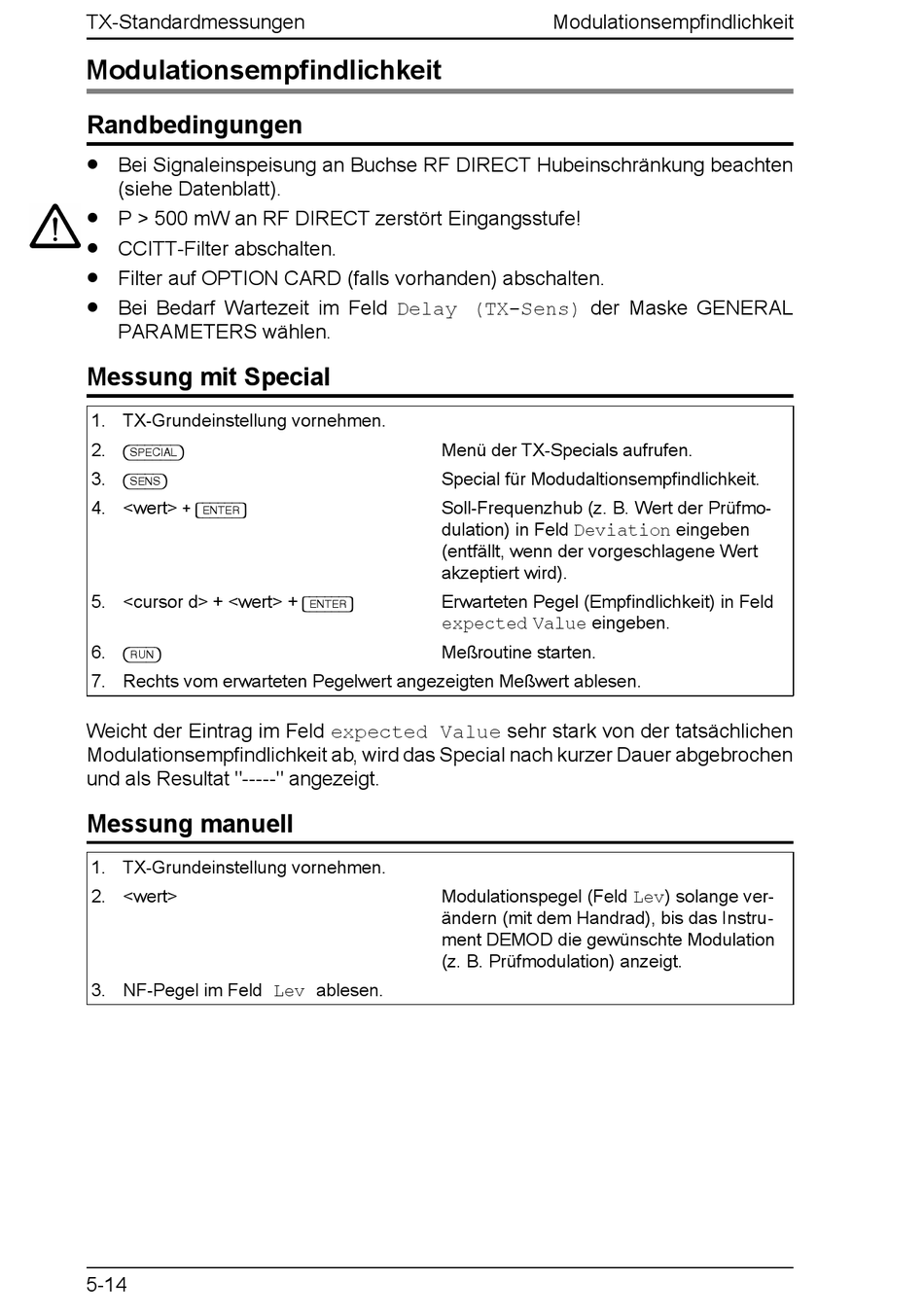

TX-Standardmessungen
Modulationsempfindlichkeit
Randbedingungen
•
Bei Signaleinspeisung an Buchse RF DIRECT Hubeinschränkung beachten
(siehe Datenblatt).
•
P > 500 mW an RF DIRECT zerstört Eingangsstufe!
•
CCITT-Filter abschalten.
•
Filter auf OPTION CARD (falls vorhanden) abschalten.
•
Bei Bedarf Wartezeit im Feld Delay (TX-Sens) der Maske GENERAL
PARAMETERS wählen.
Messung mit Special
1. TX-Grundeinstellung vornehmen.
2.
{SPECIAL}
3.
{SENS}
4. <wert>
+
[ENTER]
5. <cursor d> + <wert> +
6.
{RUN}
7. Rechts vom erwarteten Pegelwert angezeigten Meßwert ablesen.
Weicht der Eintrag im Feld expected Value sehr stark von der tatsächlichen
Modulationsempfindlichkeit ab, wird das Special nach kurzer Dauer abgebrochen
und als Resultat "-----" angezeigt.
Messung manuell
1. TX-Grundeinstellung vornehmen.
2. <wert>
3. NF-Pegel im Feld Lev ablesen.
5-14
Menü der TX-Specials aufrufen.
Special für Modudaltionsempfindlichkeit.
Soll-Frequenzhub (z. B. Wert der Prüfmo-
dulation) in Feld Deviation eingeben
(entfällt, wenn der vorgeschlagene Wert
akzeptiert wird).
Erwarteten Pegel (Empfindlichkeit) in Feld
[ENTER]
expected Value eingeben.
Meßroutine starten.
Modulationspegel (Feld Lev) solange ver-
ändern (mit dem Handrad), bis das Instru-
ment DEMOD die gewünschte Modulation
(z. B. Prüfmodulation) anzeigt.
Modulationsempfindlichkeit
