Memory Card

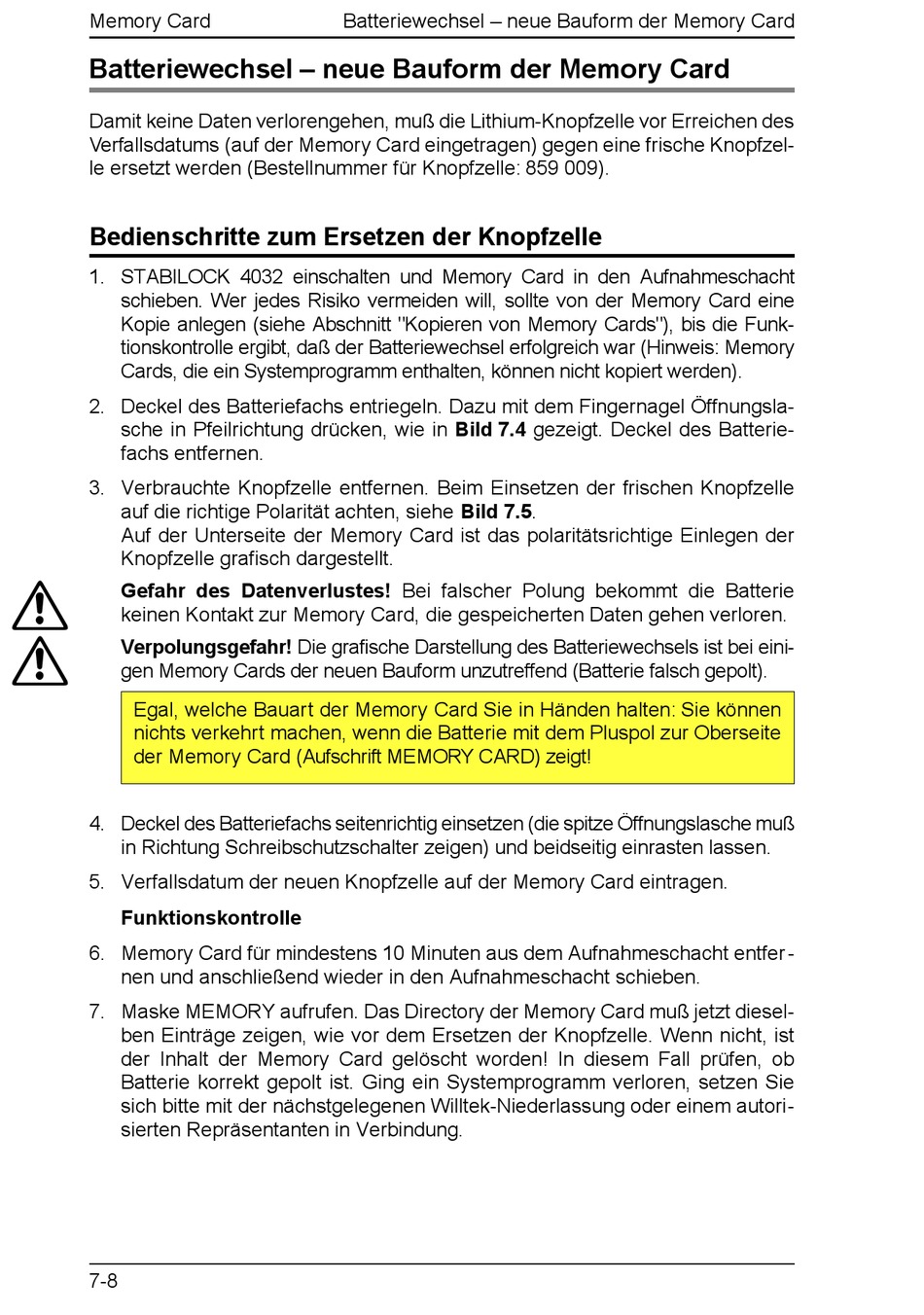

Batteriewechsel – neue Bauform der Memory Card
Damit keine Daten verlorengehen, muß die Lithium-Knopfzelle vor Erreichen des
Verfallsdatums (auf der Memory Card eingetragen) gegen eine frische Knopfzel-
le ersetzt werden (Bestellnummer für Knopfzelle: 859 009).
Bedienschritte zum Ersetzen der Knopfzelle
1. STABILOCK 4032 einschalten und Memory Card in den Aufnahmeschacht
schieben. Wer jedes Risiko vermeiden will, sollte von der Memory Card eine
Kopie anlegen (siehe Abschnitt "Kopieren von Memory Cards"), bis die Funk-
tionskontrolle ergibt, daß der Batteriewechsel erfolgreich war (Hinweis: Memory
Cards, die ein Systemprogramm enthalten, können nicht kopiert werden).
2. Deckel des Batteriefachs entriegeln. Dazu mit dem Fingernagel Öffnungsla-
sche in Pfeilrichtung drücken, wie in Bild 7.4 gezeigt. Deckel des Batterie-
fachs entfernen.
3. Verbrauchte Knopfzelle entfernen. Beim Einsetzen der frischen Knopfzelle
auf die richtige Polarität achten, siehe Bild 7.5.
Auf der Unterseite der Memory Card ist das polaritätsrichtige Einlegen der
Knopfzelle grafisch dargestellt.
Gefahr des Datenverlustes! Bei falscher Polung bekommt die Batterie
ω
keinen Kontakt zur Memory Card, die gespeicherten Daten gehen verloren.
Verpolungsgefahr! Die grafische Darstellung des Batteriewechsels ist bei eini-
ω
gen Memory Cards der neuen Bauform unzutreffend (Batterie falsch gepolt).
Egal, welche Bauart der Memory Card Sie in Händen halten: Sie können
nichts verkehrt machen, wenn die Batterie mit dem Pluspol zur Oberseite
der Memory Card (Aufschrift MEMORY CARD) zeigt!
4. Deckel des Batteriefachs seitenrichtig einsetzen (die spitze Öffnungslasche muß
in Richtung Schreibschutzschalter zeigen) und beidseitig einrasten lassen.
5. Verfallsdatum der neuen Knopfzelle auf der Memory Card eintragen.
Funktionskontrolle
6. Memory Card für mindestens 10 Minuten aus dem Aufnahmeschacht entfer -
nen und anschließend wieder in den Aufnahmeschacht schieben.
7. Maske MEMORY aufrufen. Das Directory der Memory Card muß jetzt diesel-
ben Einträge zeigen, wie vor dem Ersetzen der Knopfzelle. Wenn nicht, ist
der Inhalt der Memory Card gelöscht worden! In diesem Fall prüfen, ob
Batterie korrekt gepolt ist. Ging ein Systemprogramm verloren, setzen Sie
sich bitte mit der nächstgelegenen Willtek-Niederlassung oder einem autori-
sierten Repräsentanten in Verbindung.
7-8
Batteriewechsel – neue Bauform der Memory Card
