ZOOM
RMS

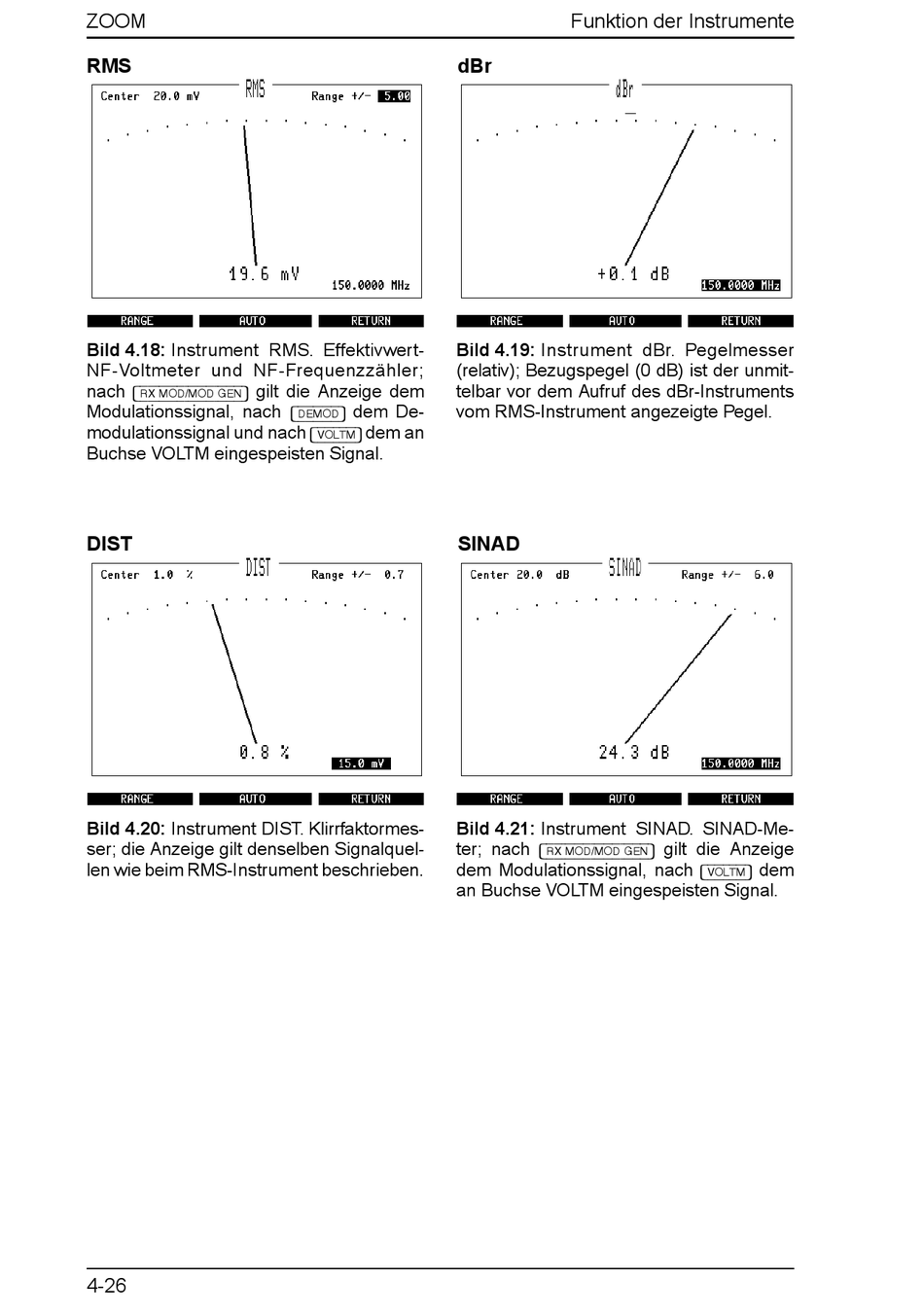

Bild 4.18: Instrument RMS. Effektivwert-
NF-Voltmeter und NF-Frequenzzähler;
nach
gilt die Anzeige dem
[RX_MOD/MOD_GEN]
Modulationssignal, nach
modulationssignal und nach
Buchse VOLTM eingespeisten Signal.
DIST
Bild 4.20: Instrument DIST. Klirrfaktormes-
ser; die Anzeige gilt denselben Signalquel-
len wie beim RMS-Instrument beschrieben.
4-26
dBr
Bild 4.19: Instrument dBr. Pegelmesser
(relativ); Bezugspegel (0 dB) ist der unmit-
telbar vor dem Aufruf des dBr-Instruments
dem De-
vom RMS-Instrument angezeigte Pegel.
[DEMOD]
dem an
[VOLTM]
SINAD
Bild 4.21: Instrument SINAD. SINAD-Me-
ter; nach
dem Modulationssignal, nach
an Buchse VOLTM eingespeisten Signal.
Funktion der Instrumente
gilt die Anzeige
[RX_MOD/MOD_GEN]
[VOLTM]
dem
