Hintergrundsignalisierung
Hintergrundsignalisierung
Manuelles Umschalten auf die DUPLEX-Maske bewirkt das Verlassen der Test -
maske. Jetzt können weitere typische Funkgerätemessungen durchgeführt wer-
den. Dabei wird die Signalisierung, die notwendig ist, um das TG in Verbindung
zu halten, fortgesetzt. Daß diese Signalisierung im Hintergrund stattfindet, ist am
Leuchten der grünen LED des Modulationsgenerators GEN B erkennbar. Die
LED leuchtet auch dann, wenn GEN B zuvor abgeschaltet war oder dieser
Modulationsgenerator (Option) nicht installiert ist.
Wird jetzt Taste
[B/SAT]
lisierung. Erkennbar ist dies daran, daß die LED verlischt und in der Statuszeile
am Bildschirm die Meldung "Datamodul Generator stopped" erscheint. Der
Wegfall der Signalisierung führt nach kurzer Zeit zum Abbruch der Verbindung
zwischen 4032 und TG. Wie lange ein TG die Verbindung ohne Hintergrundsigna-
lisierung aufrechterhält, ist systemabhängig.
Meßaufbau
Mobile
radio telephone
RF
LSP

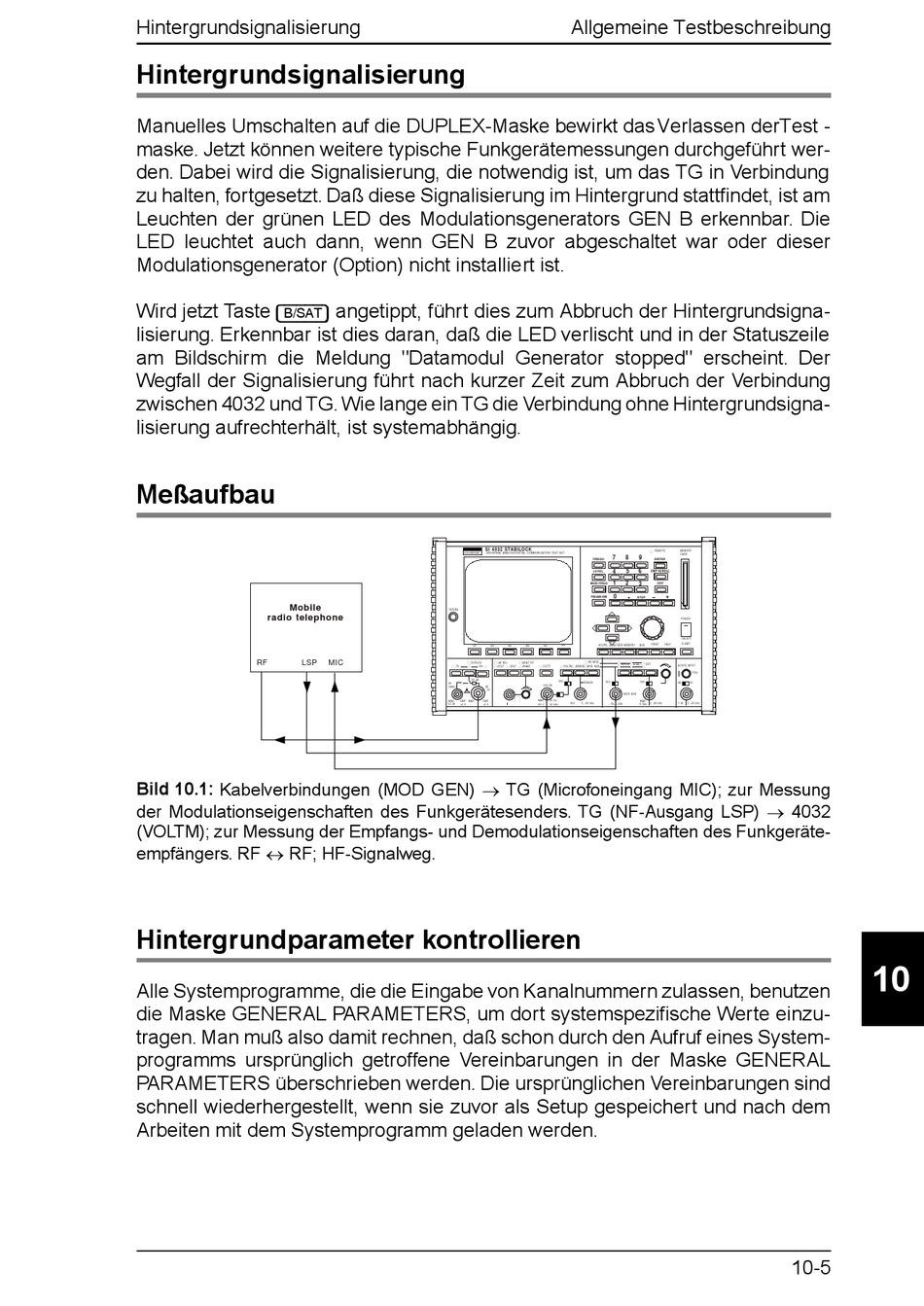

Bild 10.1: Kabelverbindungen (MOD GEN) → TG (Microfoneingang MIC); zur Messung
der Modulationseigenschaften des Funkgerätesenders. TG (NF-Ausgang LSP) → 4032
(VOLTM); zur Messung der Empfangs- und Demodulationseigenschaften des Funkgeräte-
empfängers. RF ↔ RF; HF-Signalweg.
Hintergrundparameter kontrollieren
Alle Systemprogramme, die die Eingabe von Kanalnummern zulassen, benutzen
die Maske GENERAL PARAMETERS, um dort systemspezifische Werte einzu-
tragen. Man muß also damit rechnen, daß schon durch den Aufruf eines System-
programms ursprünglich getroffene Vereinbarungen in der Maske GENERAL
PARAMETERS überschrieben werden. Die ursprünglichen Vereinbarungen sind
schnell wiederhergestellt, wenn sie zuvor als Setup gespeichert und nach dem
Arbeiten mit dem Systemprogramm geladen werden.
angetippt, führt dies zum Abbruch der Hintergrundsigna-
SI 4032 STABILOCK
UNIVERSAL ANALOG/DIGITAL COMMUNICATION TEST SET
SCHLUMBERGER
INTENS
S2
S1
MIC
DUPLEX
dB REL
RX
TX
VOLT
20 dB
RF
DIRECT
RF
50
MAX
EMF
EMF
MAX
0,5 W
<2 V
<2 V
