Anhang

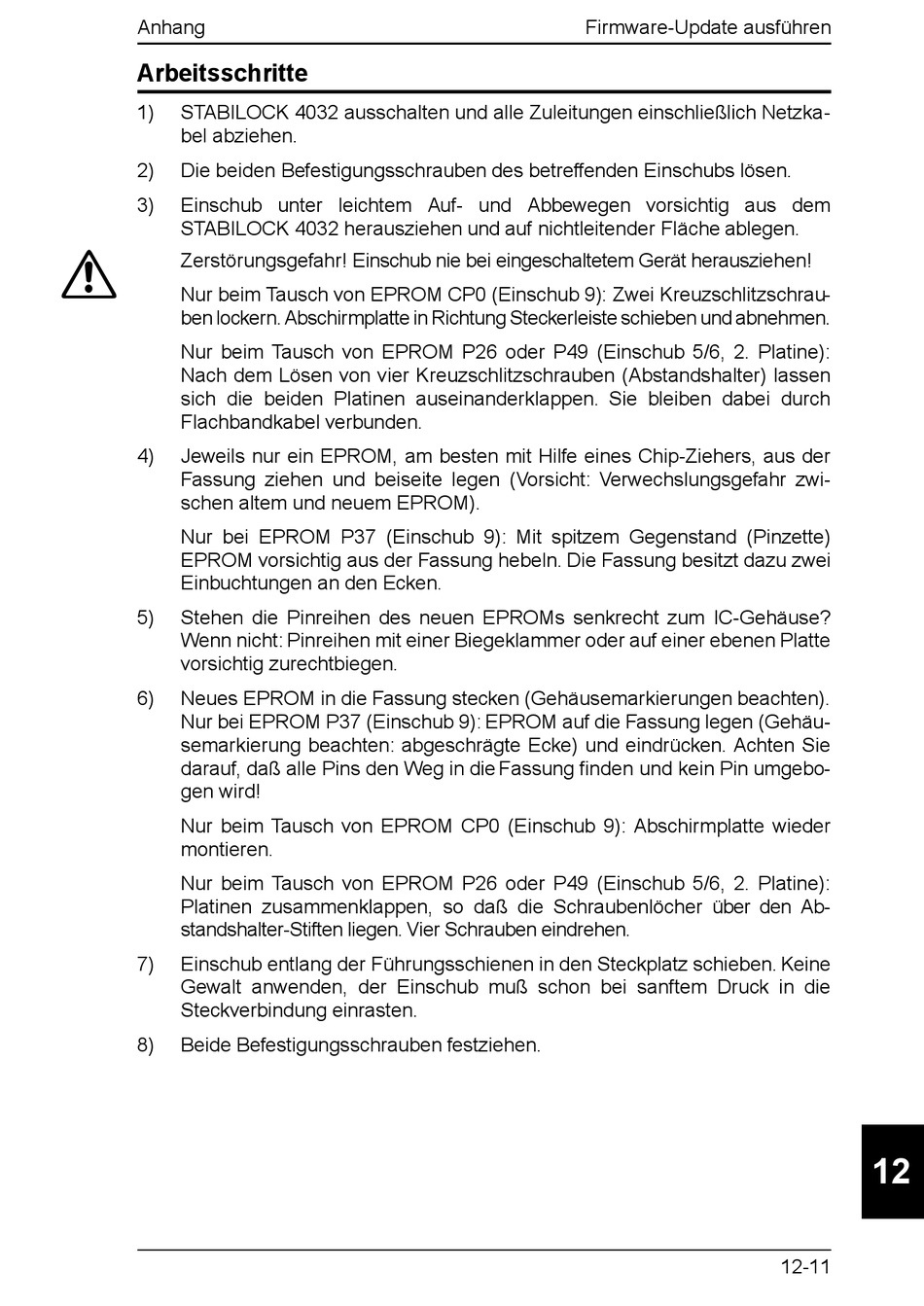

Arbeitsschritte
1)
STABILOCK 4032 ausschalten und alle Zuleitungen einschließlich Netzka-
bel abziehen.
2)
Die beiden Befestigungsschrauben des betreffenden Einschubs lösen.
3)
Einschub unter leichtem Auf- und Abbewegen vorsichtig aus dem
STABILOCK 4032 herausziehen und auf nichtleitender Fläche ablegen.
Zerstörungsgefahr! Einschub nie bei eingeschaltetem Gerät herausziehen!
ω
Nur beim Tausch von EPROM CP0 (Einschub 9): Zwei Kreuzschlitzschrau-
ben lockern. Abschirmplatte in Richtung Steckerleiste schieben und abnehmen.
Nur beim Tausch von EPROM P26 oder P49 (Einschub 5/6, 2. Platine):
Nach dem Lösen von vier Kreuzschlitzschrauben (Abstandshalter) lassen
sich die beiden Platinen auseinanderklappen. Sie bleiben dabei durch
Flachbandkabel verbunden.
4)
Jeweils nur ein EPROM, am besten mit Hilfe eines Chip-Ziehers, aus der
Fassung ziehen und beiseite legen (Vorsicht: Verwechslungsgefahr zwi-
schen altem und neuem EPROM).
Nur bei EPROM P37 (Einschub 9): Mit spitzem Gegenstand (Pinzette)
EPROM vorsichtig aus der Fassung hebeln. Die Fassung besitzt dazu zwei
Einbuchtungen an den Ecken.
5)
Stehen die Pinreihen des neuen EPROMs senkrecht zum IC-Gehäuse?
Wenn nicht: Pinreihen mit einer Biegeklammer oder auf einer ebenen Platte
vorsichtig zurechtbiegen.
6)
Neues EPROM in die Fassung stecken (Gehäusemarkierungen beachten).
Nur bei EPROM P37 (Einschub 9): EPROM auf die Fassung legen (Gehäu-
semarkierung beachten: abgeschrägte Ecke) und eindrücken. Achten Sie
darauf, daß alle Pins den Weg in die Fassung finden und kein Pin umgebo-
gen wird!
Nur beim Tausch von EPROM CP0 (Einschub 9): Abschirmplatte wieder
montieren.
Nur beim Tausch von EPROM P26 oder P49 (Einschub 5/6, 2. Platine):
Platinen zusammenklappen, so daß die Schraubenlöcher über den Ab-
standshalter-Stiften liegen. Vier Schrauben eindrehen.
7)
Einschub entlang der Führungsschienen in den Steckplatz schieben. Keine
Gewalt anwenden, der Einschub muß schon bei sanftem Druck in die
Steckverbindung einrasten.
8)
Beide Befestigungsschrauben festziehen.
Firmware-Update ausführen
12
12-11
