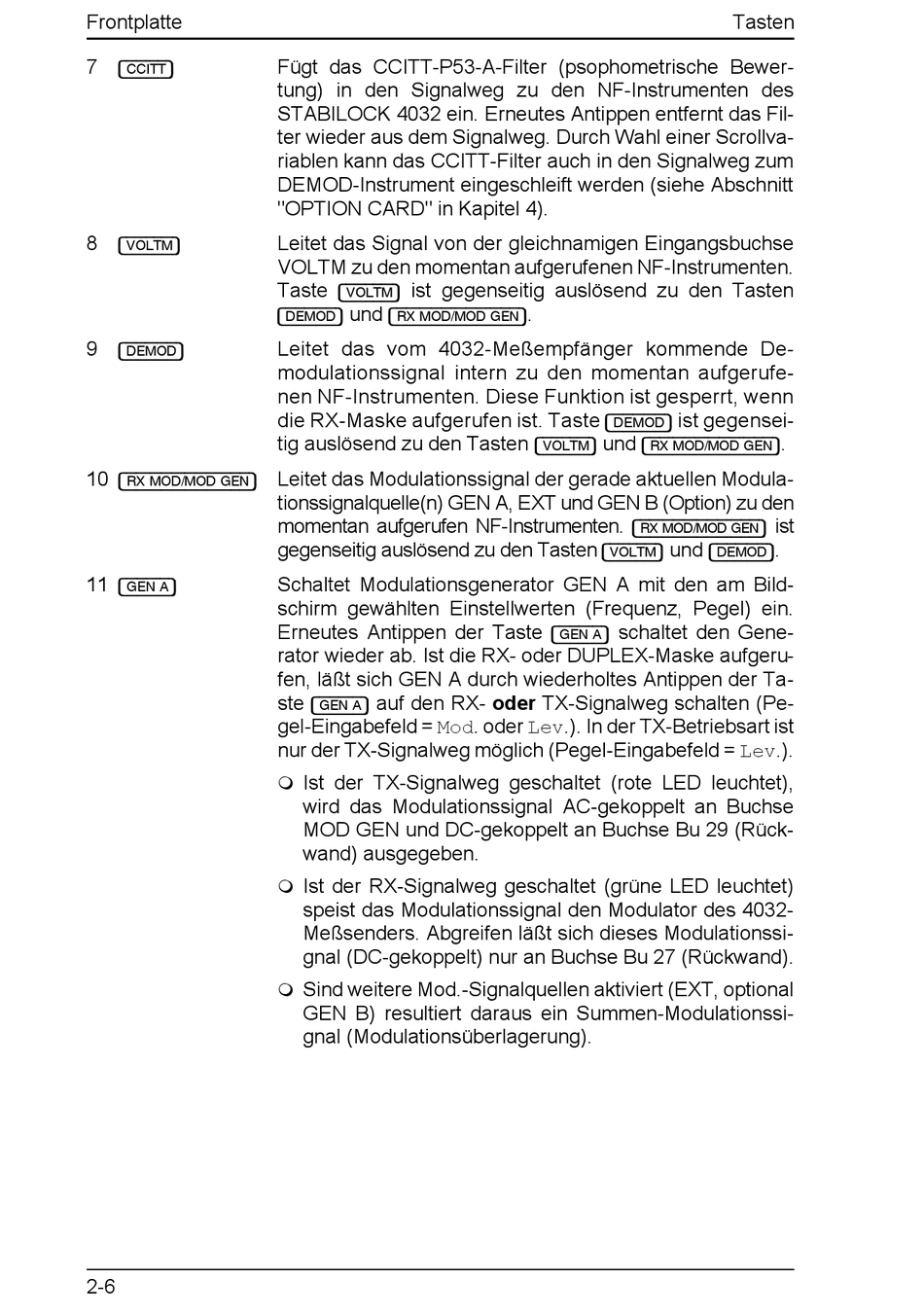

Frontplatte
7
[CCITT]
8
[VOLTM]
9
[DEMOD]
10
[RX_MOD/MOD_GEN]
11
[GEN_A]
2-6
Fügt das CCITT-P53-A-Filter (psophometrische Bewer-
tung) in den Signalweg zu den NF-Instrumenten des
STABILOCK 4032 ein. Erneutes Antippen entfernt das Fil-
ter wieder aus dem Signalweg. Durch Wahl einer Scrollva-
riablen kann das CCITT-Filter auch in den Signalweg zum
DEMOD-Instrument eingeschleift werden (siehe Abschnitt
"OPTION CARD" in Kapitel 4).
Leitet das Signal von der gleichnamigen Eingangsbuchse
VOLTM zu den momentan aufgerufenen NF-Instrumenten.
Taste
ist gegenseitig auslösend zu den Tasten
[VOLTM]
und
[DEMOD]
[RX_MOD/MOD_GEN]
Leitet das vom 4032-Meßempfänger kommende De-
modulationssignal intern zu den momentan aufgerufe-
nen NF-Instrumenten. Diese Funktion ist gesperrt, wenn
die RX-Maske aufgerufen ist. Taste
tig auslösend zu den Tasten
Leitet das Modulationssignal der gerade aktuellen Modula-
tionssignalquelle(n) GEN A, EXT und GEN B (Option) zu den
momentan aufgerufen NF-Instrumenten.
gegenseitig auslösend zu den Tasten
Schaltet Modulationsgenerator GEN A mit den am Bild-
schirm gewählten Einstellwerten (Frequenz, Pegel) ein.
Erneutes Antippen der Taste
rator wieder ab. Ist die RX- oder DUPLEX-Maske aufgeru-
fen, läßt sich GEN A durch wiederholtes Antippen der Ta-
ste
auf den RX- oder TX-Signalweg schalten (Pe-
[GEN_A]
gel-Eingabefeld = Mod. oder Lev.). In der TX-Betriebsart ist
nur der TX-Signalweg möglich (Pegel-Eingabefeld = Lev.).
Ist der TX-Signalweg geschaltet (rote LED leuchtet),
!
wird das Modulationssignal AC-gekoppelt an Buchse
MOD GEN und DC-gekoppelt an Buchse Bu 29 (Rück-
wand) ausgegeben.
Ist der RX-Signalweg geschaltet (grüne LED leuchtet)
!
speist das Modulationssignal den Modulator des 4032-
Meßsenders. Abgreifen läßt sich dieses Modulationssi-
gnal (DC-gekoppelt) nur an Buchse Bu 27 (Rückwand).
Sind weitere Mod.-Signalquellen aktiviert (EXT, optional
!
GEN B) resultiert daraus ein Summen-Modulationssi-
gnal (Modulationsüberlagerung).
.
ist gegensei-
[DEMOD]
und
[VOLTM]
[RX_MOD/MOD_GEN]
[RX_MOD/MOD_GEN]
und
[VOLTM]
schaltet den Gene-
[GEN_A]
Tasten
.
ist
.
[DEMOD]
