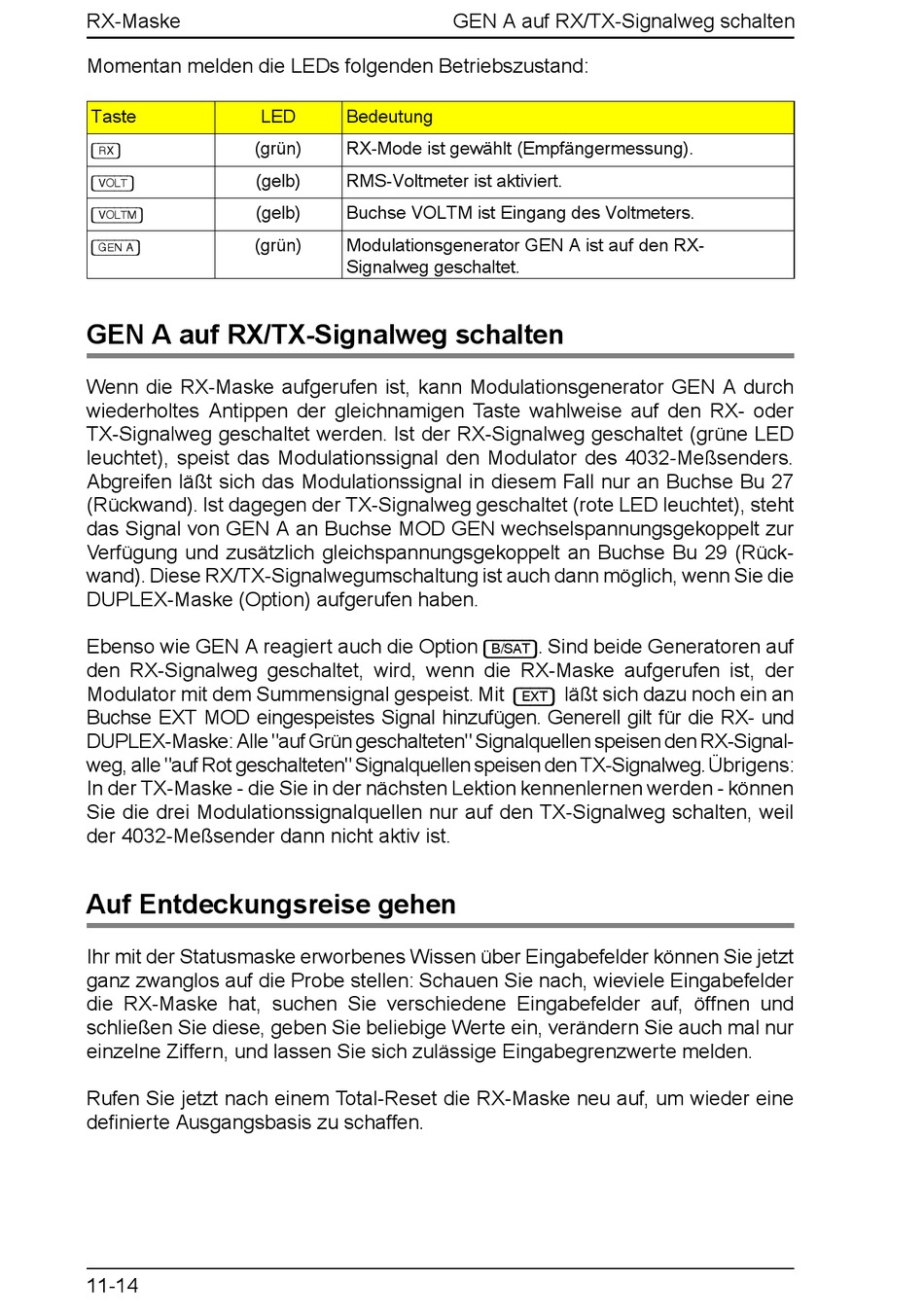

RX-Maske
Momentan melden die LEDs folgenden Betriebszustand:
Taste
LED
(grün)
[RX]
(gelb)
[VOLT]
(gelb)
[VOLTM]
(grün)
[GEN_A]
GEN A auf RX/TX-Signalweg schalten
Wenn die RX-Maske aufgerufen ist, kann Modulationsgenerator GEN A durch
wiederholtes Antippen der gleichnamigen Taste wahlweise auf den RX- oder
TX-Signalweg geschaltet werden. Ist der RX-Signalweg geschaltet (grüne LED
leuchtet), speist das Modulationssignal den Modulator des 4032-Meßsenders.
Abgreifen läßt sich das Modulationssignal in diesem Fall nur an Buchse Bu 27
(Rückwand). Ist dagegen der TX-Signalweg geschaltet (rote LED leuchtet), steht
das Signal von GEN A an Buchse MOD GEN wechselspannungsgekoppelt zur
Verfügung und zusätzlich gleichspannungsgekoppelt an Buchse Bu 29 (Rück-
wand). Diese RX/TX-Signalwegumschaltung ist auch dann möglich, wenn Sie die
DUPLEX-Maske (Option) aufgerufen haben.
Ebenso wie GEN A reagiert auch die Option
den RX-Signalweg geschaltet, wird, wenn die RX-Maske aufgerufen ist, der
Modulator mit dem Summensignal gespeist. Mit
Buchse EXT MOD eingespeistes Signal hinzufügen. Generell gilt für die RX- und
DUPLEX-Maske: Alle "auf Grün geschalteten" Signalquellen speisen den RX-Signal-
weg, alle "auf Rot geschalteten" Signalquellen speisen den TX-Signalweg. Übrigens:
In der TX-Maske - die Sie in der nächsten Lektion kennenlernen werden - können
Sie die drei Modulationssignalquellen nur auf den TX-Signalweg schalten, weil
der 4032-Meßsender dann nicht aktiv ist.
Auf Entdeckungsreise gehen
Ihr mit der Statusmaske erworbenes Wissen über Eingabefelder können Sie jetzt
ganz zwanglos auf die Probe stellen: Schauen Sie nach, wieviele Eingabefelder
die RX-Maske hat, suchen Sie verschiedene Eingabefelder auf, öffnen und
schließen Sie diese, geben Sie beliebige Werte ein, verändern Sie auch mal nur
einzelne Ziffern, und lassen Sie sich zulässige Eingabegrenzwerte melden.
Rufen Sie jetzt nach einem Total-Reset die RX-Maske neu auf, um wieder eine
definierte Ausgangsbasis zu schaffen.
11-14
GEN A auf RX/TX-Signalweg schalten
Bedeutung
RX-Mode ist gewählt (Empfängermessung).
RMS-Voltmeter ist aktiviert.
Buchse VOLTM ist Eingang des Voltmeters.
Modulationsgenerator GEN A ist auf den RX-
Signalweg geschaltet.
[B/SAT]
[EXT]
. Sind beide Generatoren auf
läßt sich dazu noch ein an
