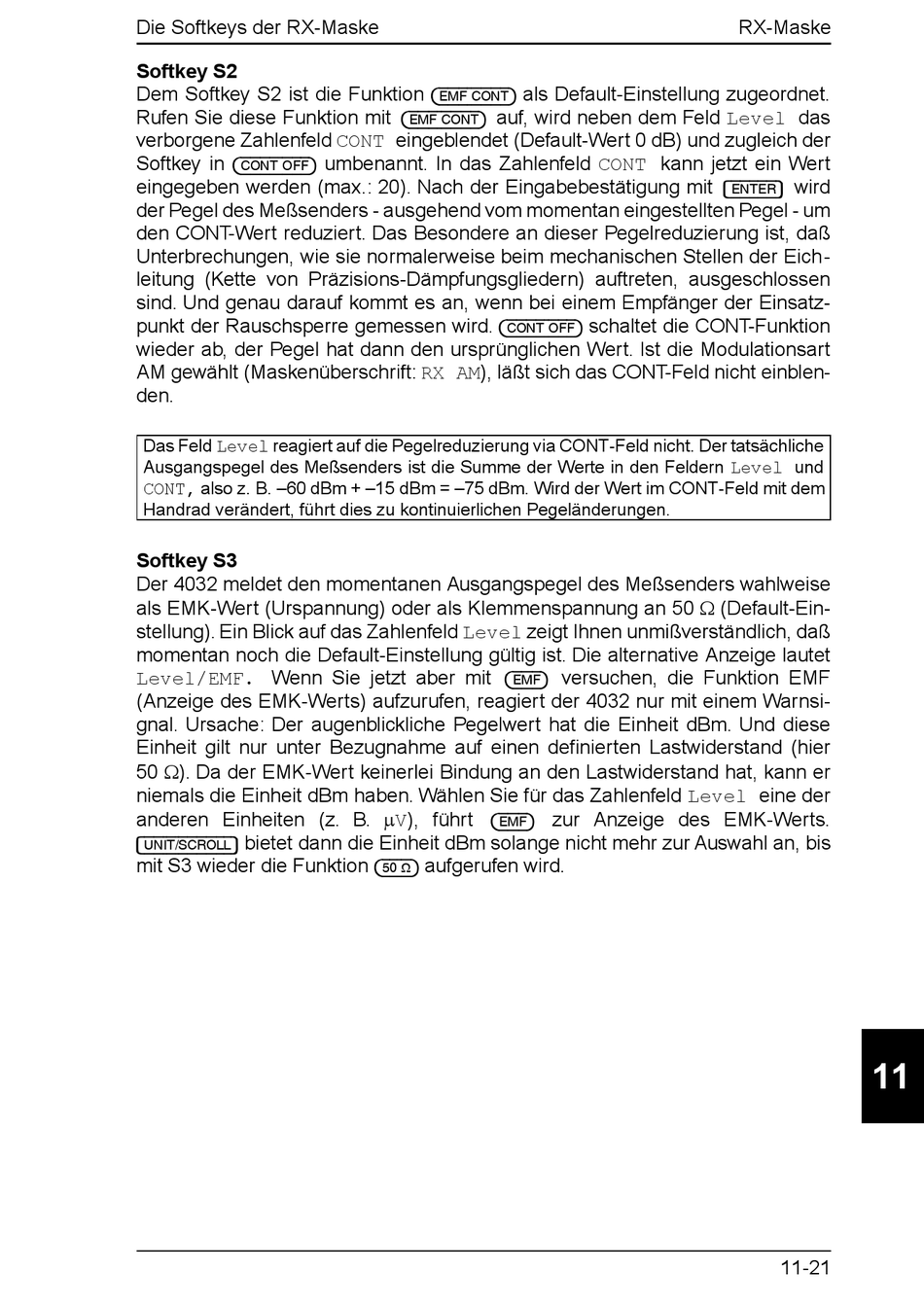

Die Softkeys der RX-Maske
Softkey S2
Dem Softkey S2 ist die Funktion
Rufen Sie diese Funktion mit
verborgene Zahlenfeld CONT eingeblendet (Default-Wert 0 dB) und zugleich der
Softkey in
{CONT_OFF}
eingegeben werden (max.: 20). Nach der Eingabebestätigung mit
der Pegel des Meßsenders - ausgehend vom momentan eingestellten Pegel - um
den CONT-Wert reduziert. Das Besondere an dieser Pegelreduzierung ist, daß
Unterbrechungen, wie sie normalerweise beim mechanischen Stellen der Eich-
leitung (Kette von Präzisions-Dämpfungsgliedern) auftreten, ausgeschlossen
sind. Und genau darauf kommt es an, wenn bei einem Empfänger der Einsatz-
punkt der Rauschsperre gemessen wird.
wieder ab, der Pegel hat dann den ursprünglichen Wert. Ist die Modulationsart
AM gewählt (Maskenüberschrift: RX AM), läßt sich das CONT-Feld nicht einblen-
den.
Das Feld Level reagiert auf die Pegelreduzierung via CONT-Feld nicht. Der tatsächliche
Ausgangspegel des Meßsenders ist die Summe der Werte in den Feldern Level und
CONT, also z. B. –60 dBm + –15 dBm = –75 dBm. Wird der Wert im CONT-Feld mit dem
Handrad verändert, führt dies zu kontinuierlichen Pegeländerungen.
Softkey S3
Der 4032 meldet den momentanen Ausgangspegel des Meßsenders wahlweise
als EMK-Wert (Urspannung) oder als Klemmenspannung an 50 Ω (Default-Ein-
stellung). Ein Blick auf das Zahlenfeld Level zeigt Ihnen unmißverständlich, daß
momentan noch die Default-Einstellung gültig ist. Die alternative Anzeige lautet
Level/EMF. Wenn Sie jetzt aber mit
(Anzeige des EMK-Werts) aufzurufen, reagiert der 4032 nur mit einem Warnsi-
gnal. Ursache: Der augenblickliche Pegelwert hat die Einheit dBm. Und diese
Einheit gilt nur unter Bezugnahme auf einen definierten Lastwiderstand (hier
50 Ω). Da der EMK-Wert keinerlei Bindung an den Lastwiderstand hat, kann er
niemals die Einheit dBm haben. Wählen Sie für das Zahlenfeld Level eine der
anderen Einheiten (z. B. µV), führt
bietet dann die Einheit dBm solange nicht mehr zur Auswahl an, bis
[UNIT/SCROLL]
mit S3 wieder die Funktion
{EMF_CONT}
auf, wird neben dem Feld Level das
{EMF_CONT}
umbenannt. In das Zahlenfeld CONT kann jetzt ein Wert
{CONT_OFF}
{EMF}
aufgerufen wird.
{50_Á}
als Default-Einstellung zugeordnet.
schaltet die CONT-Funktion
versuchen, die Funktion EMF
{EMF}
zur Anzeige des EMK-Werts.
RX-Maske
wird
[ENTER]
11
11-21
