Statusmaske
Darstellung von Eingabefeldern
Die Statusmaske zeigt Ihnen, wie der 4032 Eingabefelder präsentiert: Hinter dem
Textfeld IEEE-488 ADR. steht am Bildschirm durch inverse Schreibweise
markiert (dunkle Schrift auf hellem Grund) die IEEE-Bus-Adresse. Sie steht im
gerade aktuellen Eingabefeld. Genauer gesagt handelt es sich hier um ein reines
Zahlenfeld, da es auschließlich eine Zahl enthält.
Der 4032 hebt das momentan gültige Eingabefeld grundsätzlich invers markiert
hervor und erwartet, bezogen auf dieses Feld, eine Reaktion von Ihnen (Ausnah-
me: Die invers markierten Felder am unteren Bildschirmrand sind keine Einga-
befelder). Sie haben jetzt die Wahl, das markierte Zahlenfeld mit einer Eingabe
zu "öffnen", oder ein anderes Eingabefeld aufzusuchen.
Einem Textfeld ist normalerweise entweder nur ein Zahlenfeld oder nur ein Scrollfeld
zugeordnet, wobei das Textfeld über die Bedeutung des jeweiligen Feldes Auskunft gibt.
In diesen Fällen faßt die Bedienungsanleitung beide Felder kurzerhand unter der Be-
zeichnung des Textfeldes zusammen. Wenn also z. B. vom Zahlenfeld IEEE-488 ADR.
die Rede ist, so ist damit das Zahlenfeld gemeint, das dem gleichnamigen Textfeld folgt.
Folgen einem Textfeld jedoch mehrere Eingabefelder, so müssen diese - ausnahmswei-
se - nach ihrem Inhalt benannt werden.
11-6
Darstellung von Eingabefeldern

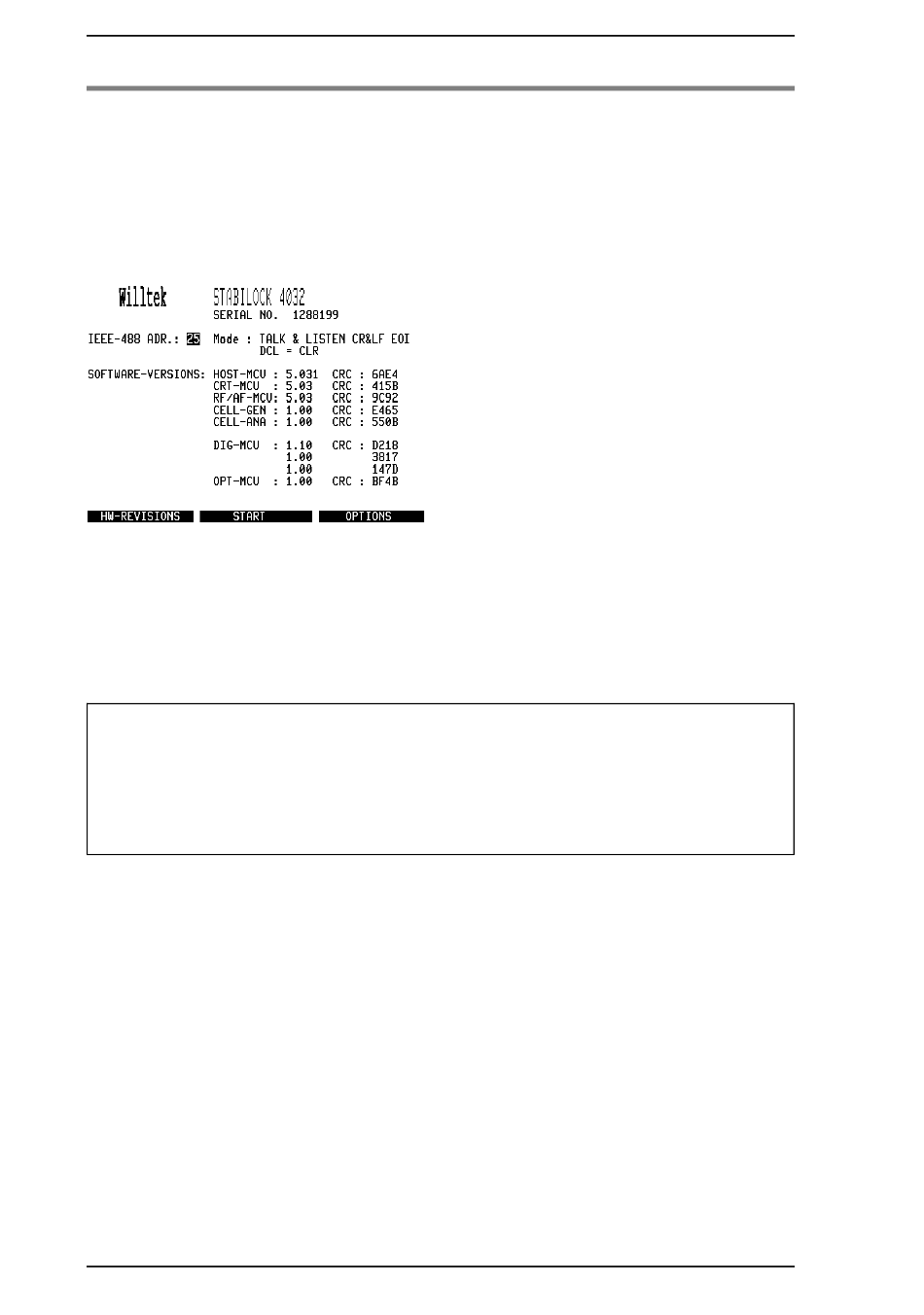

Bild 11.1: Dem Textfeld Mode folgen die vier
Scrollfelder TALK & LISTEN, CR&LF, EOI
und DCL=CLR. Das Feld IEEE-488 ADR. ist
invertiert, es ist das aktuelle Eingabefeld.
