Netzteilvarianten
Inbetriebnahme
Inbetriebnahme
1
Netzteilvarianten
Bevor Sie den STABILOCK 4032 mit der Taste
in Betrieb nehmen,
[POWER]
vergewissern Sie sich bitte anhand der Abbildungen, mit welcher Variante des
Netzteils (Modul POWER SUPPLY) Ihr Funkmeßplatz ausgestattet ist.
Standard ist das Netzteil ohne DC-Eingang (204 034). Wollen Sie den Funkmeß-
platz netzunabhängig betreiben, benötigen Sie das optionale AC/DC-Netzteil,
das unter der Bestellnummer 204 033 angeboten wird (Bild 1.2).
!
Haben Sie auch ältere STABILOCK 4031/4032 (Seriennummer < 1388123)?
Wenn ja, deren Netzteile (204 031) nicht in jüngeren STABILOCK-Funkmeßplät-
6)
zen verwenden
.
6)
6)

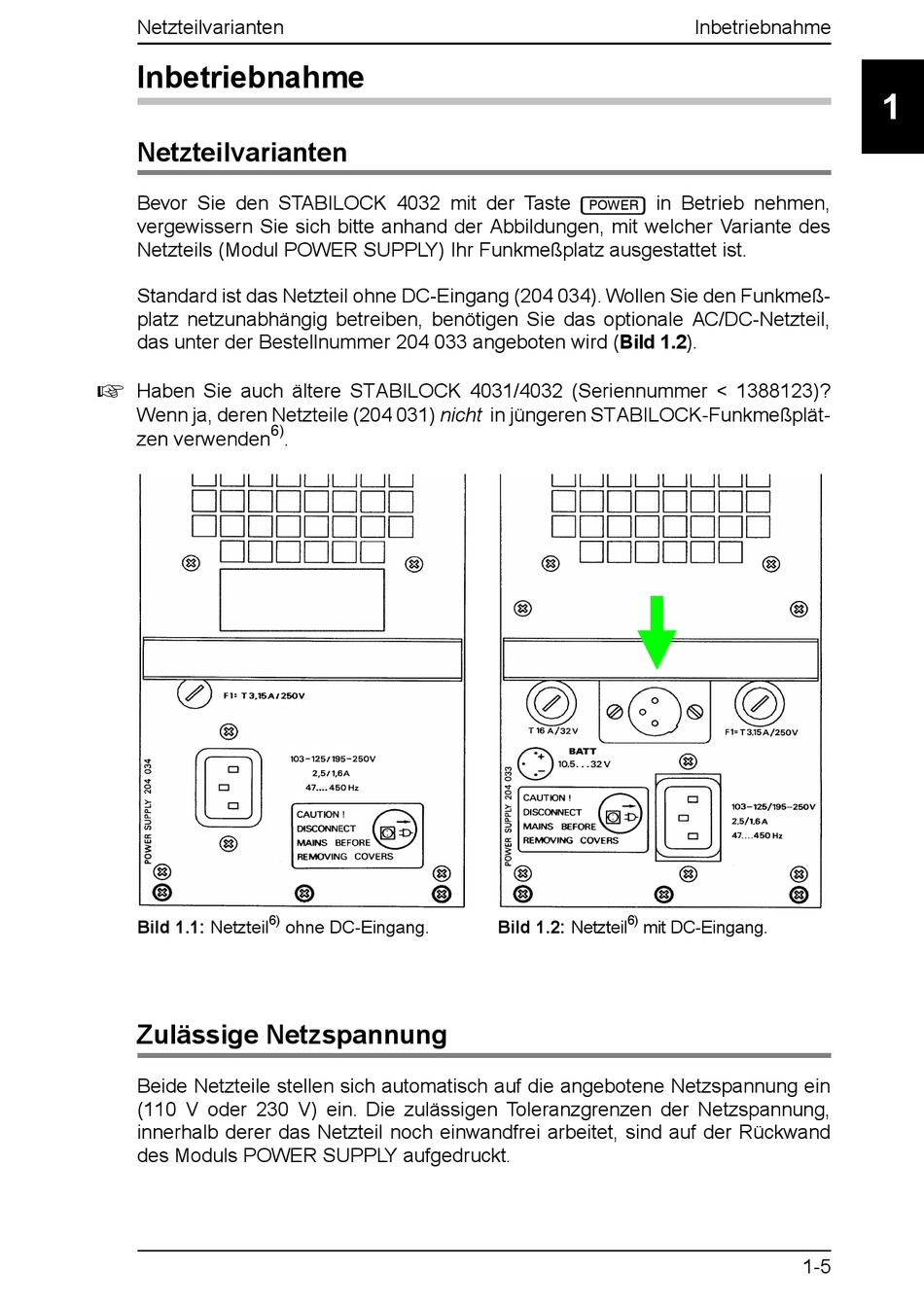

Bild 1.1: Netzteil
ohne DC-Eingang.
Bild 1.2: Netzteil
mit DC-Eingang.
Zulässige Netzspannung
Beide Netzteile stellen sich automatisch auf die angebotene Netzspannung ein
(110 V oder 230 V) ein. Die zulässigen Toleranzgrenzen der Netzspannung,
innerhalb derer das Netzteil noch einwandfrei arbeitet, sind auf der Rückwand
des Moduls POWER SUPPLY aufgedruckt.
1-5
