TX-Grundeinstellung
TX-Standardmessungen
TX-Grundeinstellung
Die TX-Grundeinstellung ist die Basis für sämtliche Standard-Sendermessun-
gen. Es genügt, diese Grundeinstellung einmal vor Beginn der eigentlichen
TX-Messungen durchzuführen. Im Verlauf der TX-Messungen bleibt die Grund-
einstellung normalerweise unverändert erhalten, so daß nur wenige zusätzliche
Eingaben erforderlich sind.
1.
[TX]
2.
oder
{RF}
{RF_DIR}
3.
+ <wert> +
[FREQU]
[ENTER]
4.
+ <1> +
[MOD_FREQ]
5.
[DEMOD]
6.
+
[FM_AM_ÉM]
[UNIT/SCROLL]
7. Sender des Funkgeräts einschalten
Nach dem letzten Schritt der Grundeinstellung ist in der TX-Maske das Eingabefeld
Lev (bestimmt Modulationspegel für Funkgeräte-Sender) zur Aufnahme eines
Werts bereit; in der Frontplatte des 4032 müssen folgende LEDs rot leuchten: TX,
DEMOD und GEN A. Jetzt können Sie mit einer beliebigen TX-Standardmessung
beginnen.
Wenn Sie TX-Specials benutzen, können Sie Schritt 5 der TX-Grundeinstellung
überspringen, weil die Specials das Demodulationssignal zwangsweise zu den
NF-Instrumenten durchschalten.

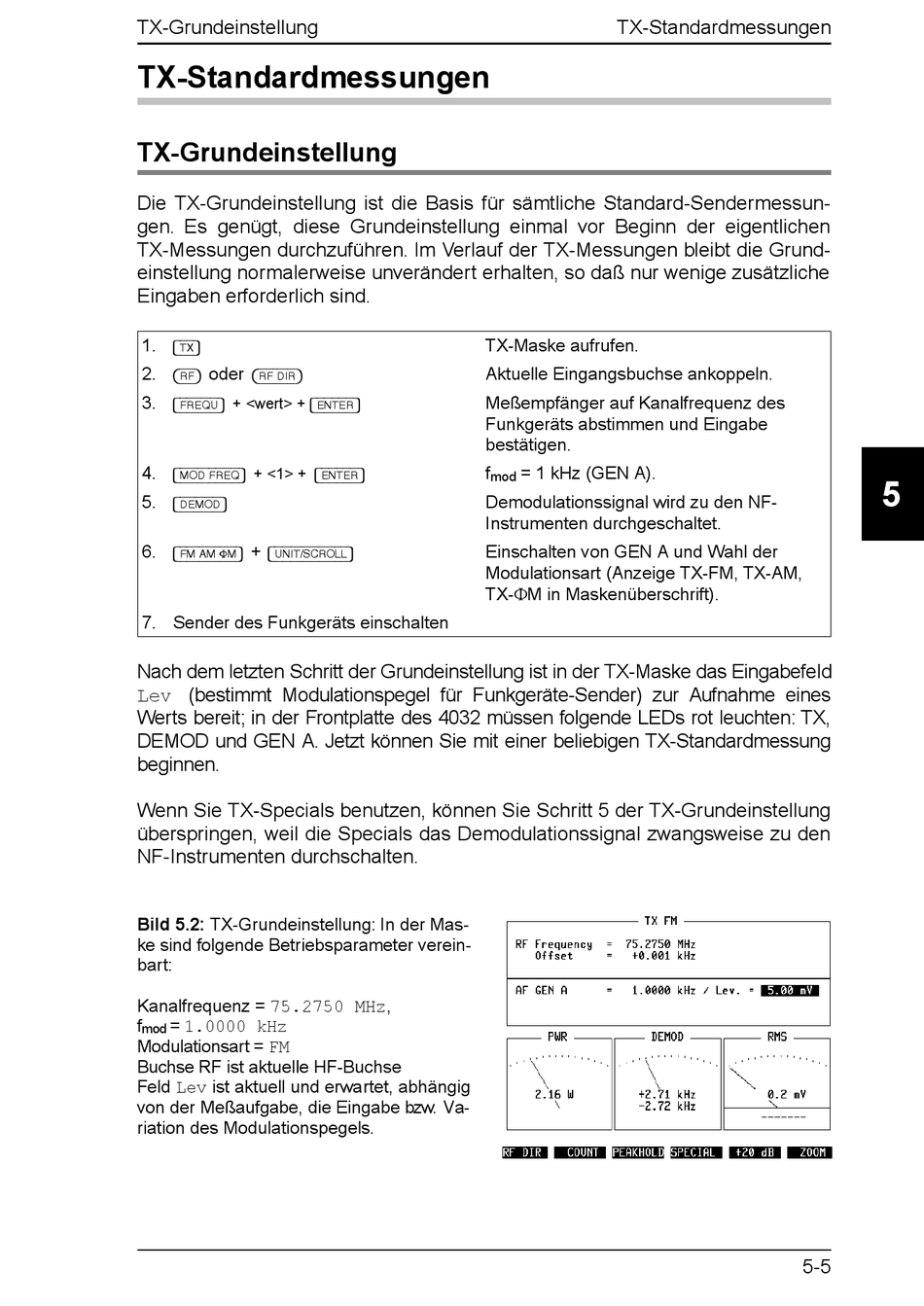

Bild 5.2: TX-Grundeinstellung: In der Mas-
ke sind folgende Betriebsparameter verein-
bart:
Kanalfrequenz = 75.2750 MHz,
f
= 1.0000 kHz
mod
Modulationsart = FM
Buchse RF ist aktuelle HF-Buchse
Feld Lev ist aktuell und erwartet, abhängig
von der Meßaufgabe, die Eingabe bzw. Va-
riation des Modulationspegels.
TX-Maske aufrufen.
Aktuelle Eingangsbuchse ankoppeln.
Meßempfänger auf Kanalfrequenz des
Funkgeräts abstimmen und Eingabe
bestätigen.
f
[ENTER]
Demodulationssignal wird zu den NF-
Instrumenten durchgeschaltet.
Einschalten von GEN A und Wahl der
Modulationsart (Anzeige TX-FM, TX-AM,
TX-ΦM in Maskenüberschrift).
TX-Standardmessungen
= 1 kHz (GEN A).
mod
5
5-5
