RX-Grundeinstellung
RX-Standardmessungen
!
Beim Verändern des HF-Ausgangspegels kann es an der Pegelgrenze zwischen
5,0 dBm und +5,1 dBm (Buchse RF DIRECT) bzw. –15,0 dBm und –14,9 dBm
(Buchse RF) zu einem Pegelsprung > 0,1 dBm kommen. An diesen Pegelgren-
zen wird eine zweite Ausgangsstufe hinzu- bzw. abgeschaltet, so daß der
tatsächliche Pegelsprung von den Toleranzgrenzen beider Verstärker abhängt
(siehe Datenblatt). Der Pegelsprung tritt bei kontinuierlicher Pegeländerung mit
nicht auf.
{EMF_CONT}

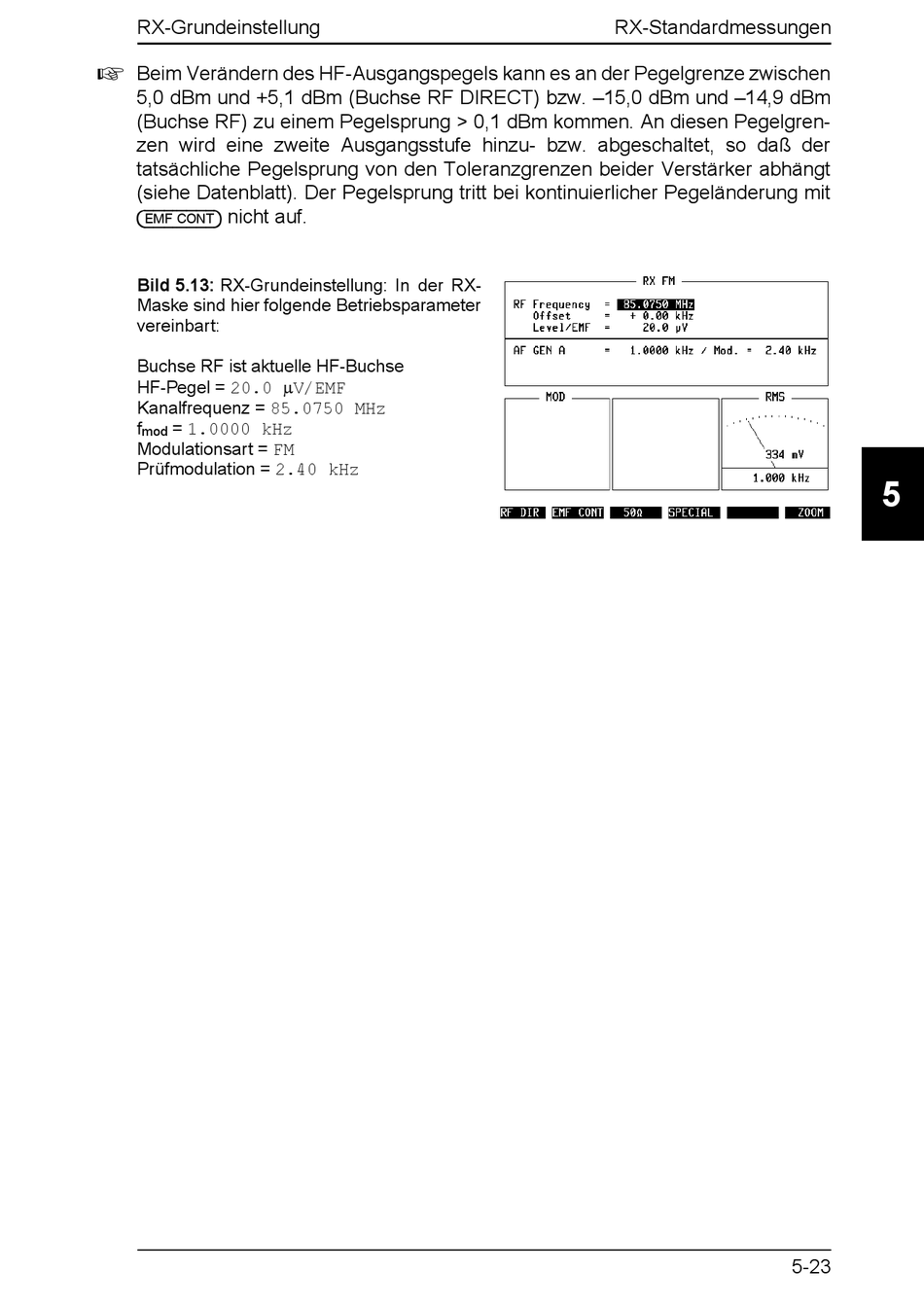

Bild 5.13: RX-Grundeinstellung: In der RX-
Maske sind hier folgende Betriebsparameter
vereinbart:
Buchse RF ist aktuelle HF-Buchse
HF-Pegel = 20.0 µV/EMF
Kanalfrequenz = 85.0750 MHz
f
= 1.0000 kHz
mod
Modulationsart = FM
Prüfmodulation = 2.40 kHz
5
5-23
