RX-Standardmessungen
Empfängerempfindlichkeit (S/N und SINAD)
Randbedingungen
•
Rauschsperre des Funkgerätes abschalten.
•
Filter auf OPTION CARD (falls vorhanden) abschalten.
•
SINAD nur mit f
mod
Messung mit Special
1. RX-Grundeinstellung vornehmen.
2.
[CCITT]
3.
{SPECIAL}
4.
{SENS}
5.
{RUN}
6. Im Special-Maskenfeld eingeblendetes Meßergebnis ablesen.
Das Special speichert zu den beiden Meßmethoden S/N und SINAD den jeweils
angegebenen Bezugswert. Bei der Wahl der Meßmethode wird deshalb automat-
isch der zuletzt eingegebene Bezugswert mit eingestellt. Nach der Messung führt
zur Umrechnung des Meßwerts auf die übrigen Einheiten, wenn das
[UNIT/SCROLL]
Scrollfeld der Einheit hell getastet ist.
5-24
Empfängerempfindlichkeit (S/N und SINAD)
= 1 kHz messen.
Bewertungsfilter einschalten.
Menü der RX-Specials aufrufen.
Special für Empfängerempfindlichkeit
aufrufen; es erscheint die Zeile
Sensitivity mit drei Eingabefeldern:
Im mittleren Feld (Scrollfeld) zuerst
Meßmethode wählen (S/N oder SINAD).
Dann im linken Feld (Zahlenfeld) S/N- oder
SINAD-Bezugswert eintragen und im
rechten Feld (Scrollfeld) gewünschte
Einheit wählen.
Meßroutine starten.

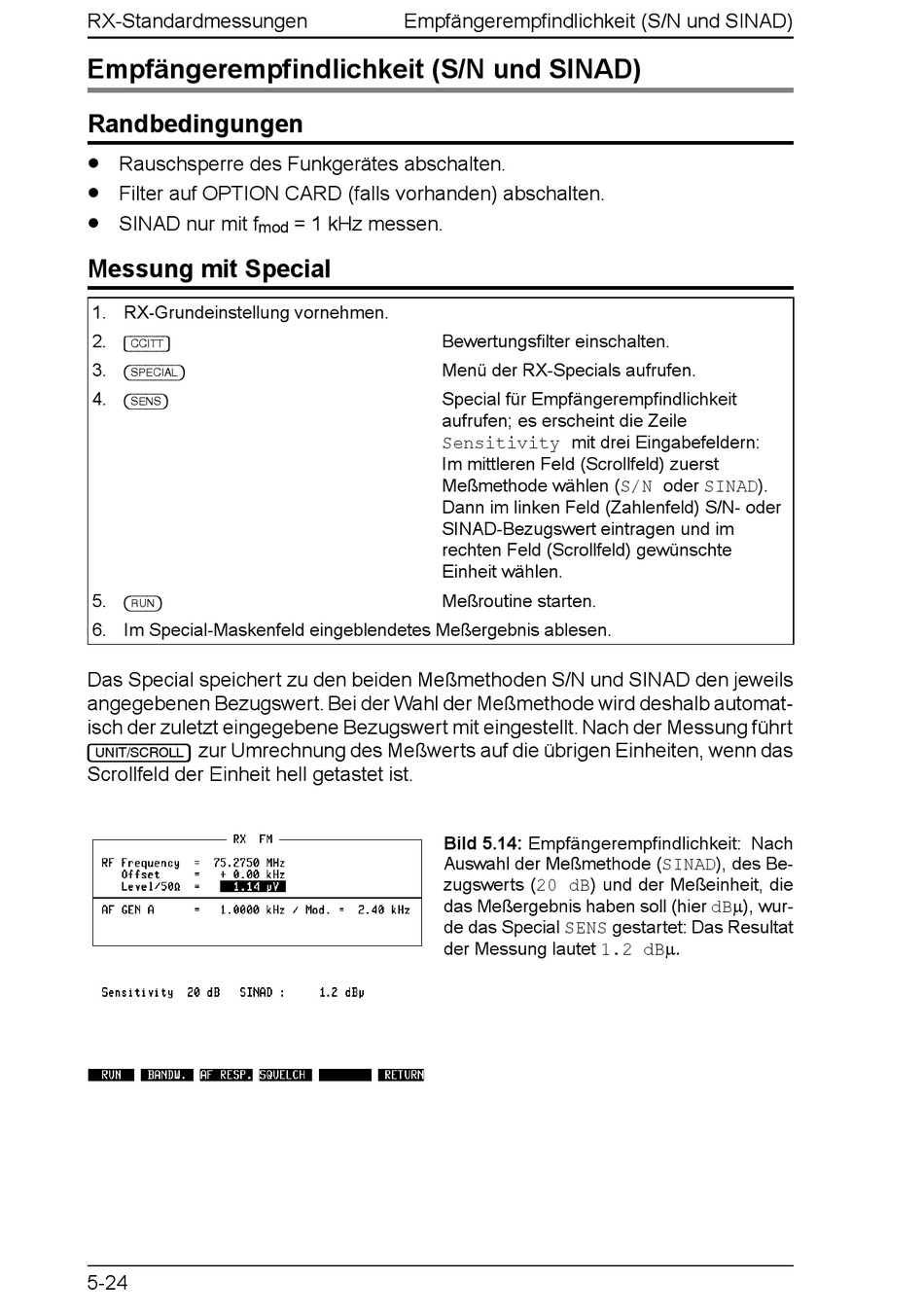

Bild 5.14: Empfängerempfindlichkeit: Nach
Auswahl der Meßmethode (SINAD), des Be-
zugswerts (20 dB) und der Meßeinheit, die
das Meßergebnis haben soll (hier dBµ), wur-
de das Special SENS gestartet: Das Resultat
der Messung lautet 1.2 dBµ.
