Statusmaske
Funktionen der Softkeys
{HW-REVISIONS}

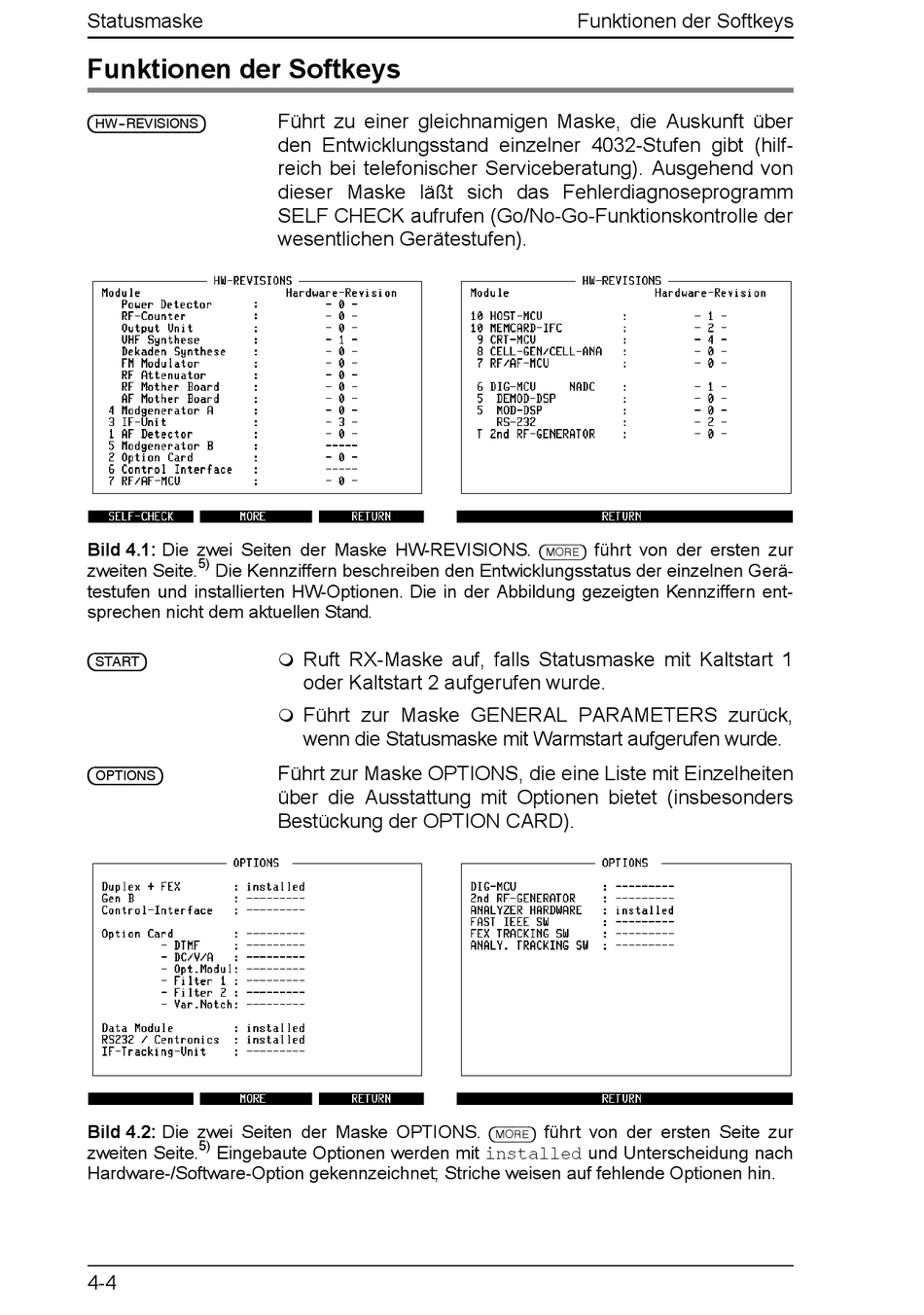

Bild 4.1: Die zwei Seiten der Maske HW-REVISIONS.
5)
zweiten Seite.
Die Kennziffern beschreiben den Entwicklungsstatus der einzelnen Gerä-
testufen und installierten HW-Optionen. Die in der Abbildung gezeigten Kennziffern ent-
sprechen nicht dem aktuellen Stand.
{START}
{OPTIONS}
Bild 4.2: Die zwei Seiten der Maske OPTIONS.
5)
zweiten Seite.
Eingebaute Optionen werden mit installed und Unterscheidung nach
Hardware-/Software-Option gekennzeichnet; Striche weisen auf fehlende Optionen hin.
4-4
Führt zu einer gleichnamigen Maske, die Auskunft über
den Entwicklungsstand einzelner 4032-Stufen gibt (hilf-
reich bei telefonischer Serviceberatung). Ausgehend von
dieser Maske läßt sich das Fehlerdiagnoseprogramm
SELF CHECK aufrufen (Go/No-Go-Funktionskontrolle der
wesentlichen Gerätestufen).
Ruft RX-Maske auf, falls Statusmaske mit Kaltstart 1
!
oder Kaltstart 2 aufgerufen wurde.
Führt zur Maske GENERAL PARAMETERS zurück,
!
wenn die Statusmaske mit Warmstart aufgerufen wurde.
Führt zur Maske OPTIONS, die eine Liste mit Einzelheiten
über die Ausstattung mit Optionen bietet (insbesonders
Bestückung der OPTION CARD).
Funktionen der Softkeys
führt von der ersten zur
{MORE}
führt von der ersten Seite zur
{MORE}
