Bedeutung der Felder
{+20_dB}
{ZOOM}

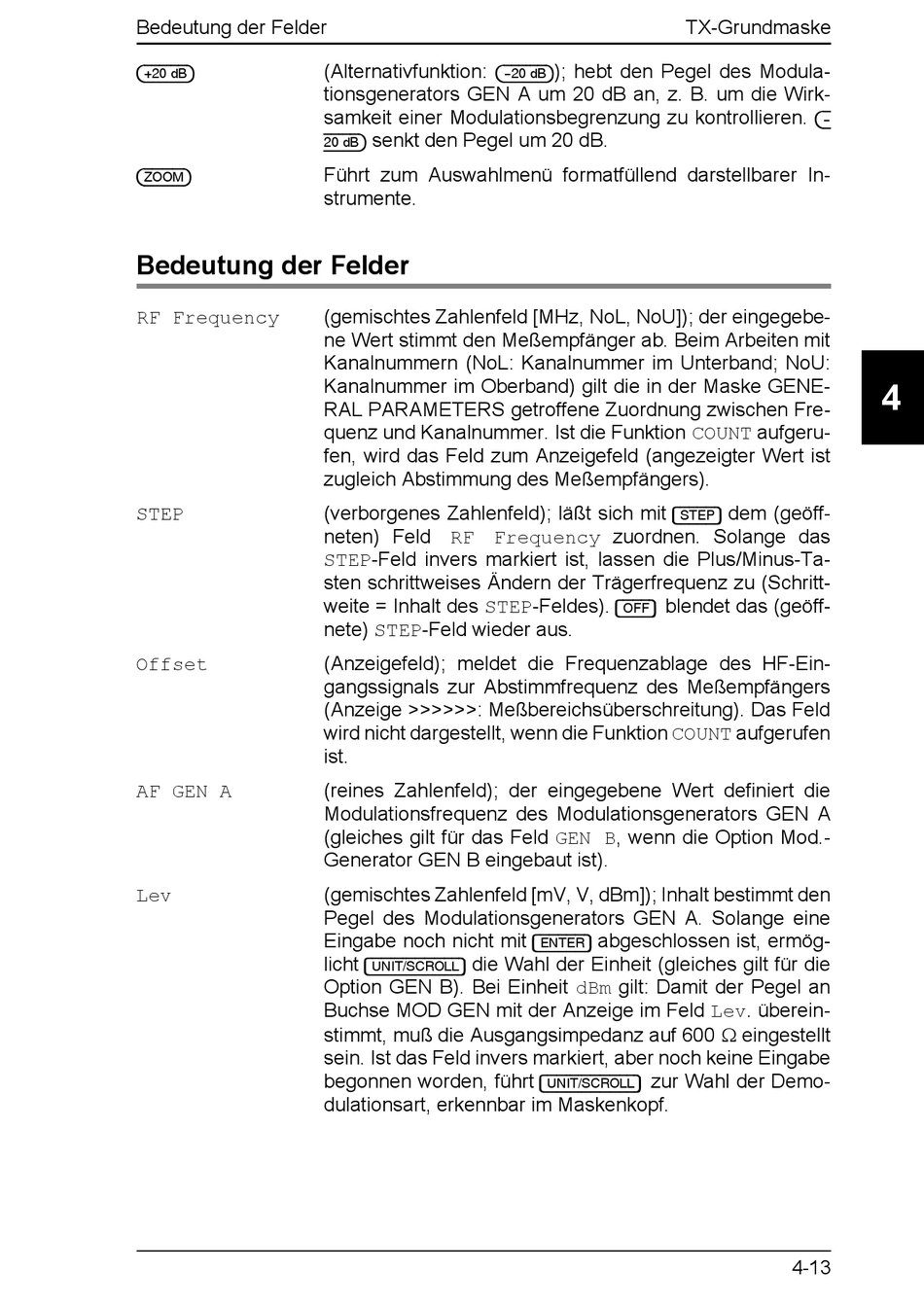

Bedeutung der Felder
RF Frequency
STEP
Offset
AF GEN A
Lev
(Alternativfunktion:
{-20_dB}
tionsgenerators GEN A um 20 dB an, z. B. um die Wirk-
samkeit einer Modulationsbegrenzung zu kontrollieren.
senkt den Pegel um 20 dB.
20_dB}
Führt zum Auswahlmenü formatfüllend darstellbarer In-
strumente.
(gemischtes Zahlenfeld [MHz, NoL, NoU]); der eingegebe-
ne Wert stimmt den Meßempfänger ab. Beim Arbeiten mit
Kanalnummern (NoL: Kanalnummer im Unterband; NoU:
Kanalnummer im Oberband) gilt die in der Maske GENE-
RAL PARAMETERS getroffene Zuordnung zwischen Fre-
quenz und Kanalnummer. Ist die Funktion COUNT aufgeru-
fen, wird das Feld zum Anzeigefeld (angezeigter Wert ist
zugleich Abstimmung des Meßempfängers).
(verborgenes Zahlenfeld); läßt sich mit
neten) Feld RF Frequency zuordnen. Solange das
STEP-Feld invers markiert ist, lassen die Plus/Minus-Ta-
sten schrittweises Ändern der Trägerfrequenz zu (Schritt-
weite = Inhalt des STEP-Feldes).
nete) STEP-Feld wieder aus.
(Anzeigefeld); meldet die Frequenzablage des HF-Ein-
gangssignals zur Abstimmfrequenz des Meßempfängers
(Anzeige >>>>>>: Meßbereichsüberschreitung). Das Feld
wird nicht dargestellt, wenn die Funktion COUNT aufgerufen
ist.
(reines Zahlenfeld); der eingegebene Wert definiert die
Modulationsfrequenz des Modulationsgenerators GEN A
(gleiches gilt für das Feld GEN B, wenn die Option Mod.-
Generator GEN B eingebaut ist).
(gemischtes Zahlenfeld [mV, V, dBm]); Inhalt bestimmt den
Pegel des Modulationsgenerators GEN A. Solange eine
Eingabe noch nicht mit
licht
die Wahl der Einheit (gleiches gilt für die
[UNIT/SCROLL]
Option GEN B). Bei Einheit dBm gilt: Damit der Pegel an
Buchse MOD GEN mit der Anzeige im Feld Lev. überein-
stimmt, muß die Ausgangsimpedanz auf 600 Ω eingestellt
sein. Ist das Feld invers markiert, aber noch keine Eingabe
begonnen worden, führt
dulationsart, erkennbar im Maskenkopf.
TX-Grundmaske
); hebt den Pegel des Modula-
[STEP]
blendet das (geöff-
[OFF]
abgeschlossen ist, ermög-
[ENTER]
zur Wahl der Demo-
[UNIT/SCROLL]
{-
4
dem (geöff-
4-13
