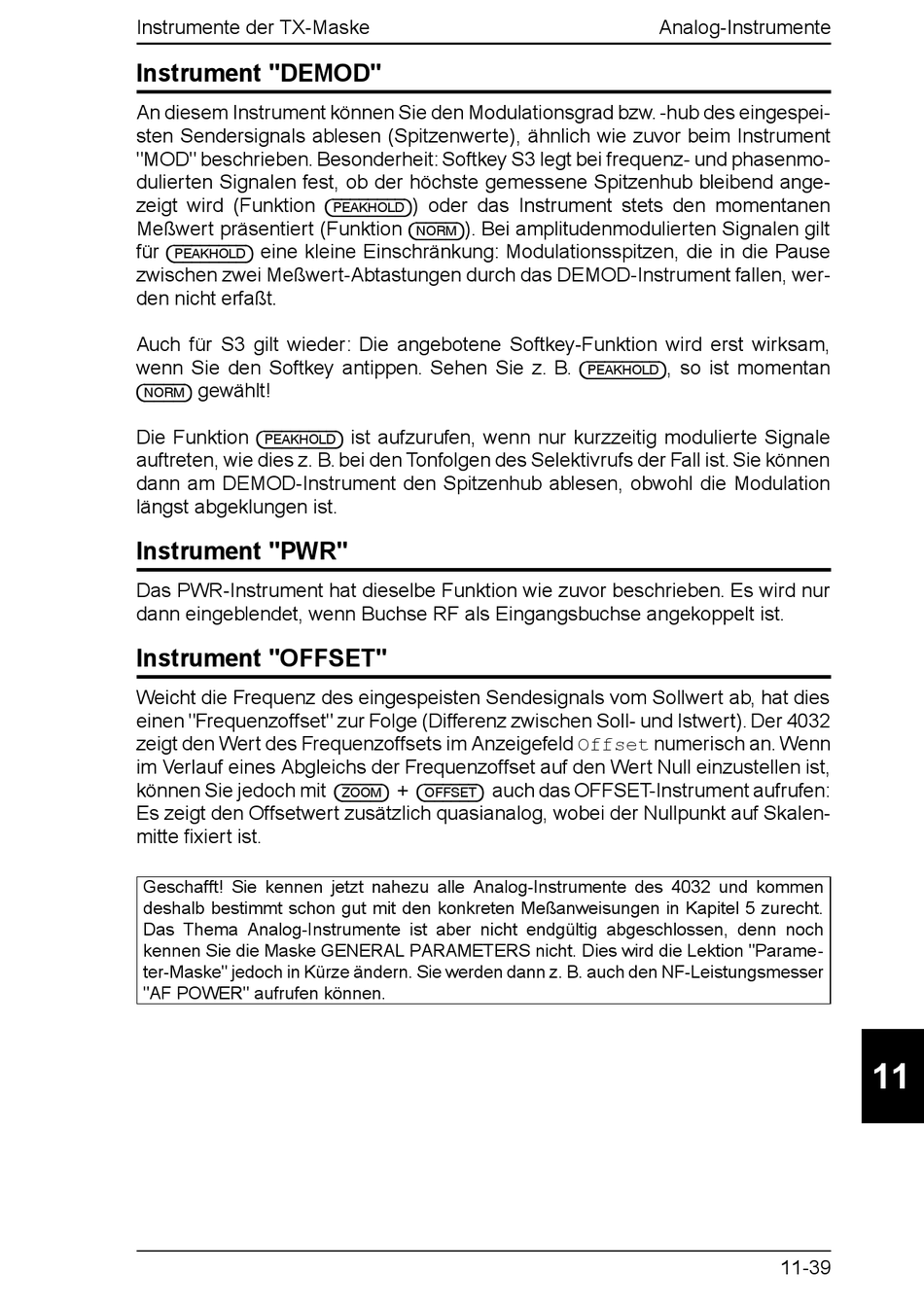

Instrumente der TX-Maske
Instrument "DEMOD"
An diesem Instrument können Sie den Modulationsgrad bzw. -hub des eingespei-
sten Sendersignals ablesen (Spitzenwerte), ähnlich wie zuvor beim Instrument
"MOD" beschrieben. Besonderheit: Softkey S3 legt bei frequenz- und phasenmo-
dulierten Signalen fest, ob der höchste gemessene Spitzenhub bleibend ange-
zeigt wird (Funktion
Meßwert präsentiert (Funktion
für
eine kleine Einschränkung: Modulationsspitzen, die in die Pause
{PEAKHOLD}
zwischen zwei Meßwert-Abtastungen durch das DEMOD-Instrument fallen, wer-
den nicht erfaßt.
Auch für S3 gilt wieder: Die angebotene Softkey-Funktion wird erst wirksam,
wenn Sie den Softkey antippen. Sehen Sie z. B.
gewählt!
{NORM}
Die Funktion
{PEAKHOLD}
auftreten, wie dies z. B. bei den Tonfolgen des Selektivrufs der Fall ist. Sie können
dann am DEMOD-Instrument den Spitzenhub ablesen, obwohl die Modulation
längst abgeklungen ist.
Instrument "PWR"
Das PWR-Instrument hat dieselbe Funktion wie zuvor beschrieben. Es wird nur
dann eingeblendet, wenn Buchse RF als Eingangsbuchse angekoppelt ist.
Instrument "OFFSET"
Weicht die Frequenz des eingespeisten Sendesignals vom Sollwert ab, hat dies
einen "Frequenzoffset" zur Folge (Differenz zwischen Soll- und Istwert). Der 4032
zeigt den Wert des Frequenzoffsets im Anzeigefeld Offset numerisch an. Wenn
im Verlauf eines Abgleichs der Frequenzoffset auf den Wert Null einzustellen ist,
können Sie jedoch mit
Es zeigt den Offsetwert zusätzlich quasianalog, wobei der Nullpunkt auf Skalen-
mitte fixiert ist.
Geschafft! Sie kennen jetzt nahezu alle Analog-Instrumente des 4032 und kommen
deshalb bestimmt schon gut mit den konkreten Meßanweisungen in Kapitel 5 zurecht.
Das Thema Analog-Instrumente ist aber nicht endgültig abgeschlossen, denn noch
kennen Sie die Maske GENERAL PARAMETERS nicht. Dies wird die Lektion "Parame-
ter-Maske" jedoch in Kürze ändern. Sie werden dann z. B. auch den NF-Leistungsmesser
"AF POWER" aufrufen können.
) oder das Instrument stets den momentanen
{PEAKHOLD}
). Bei amplitudenmodulierten Signalen gilt
{NORM}
ist aufzurufen, wenn nur kurzzeitig modulierte Signale
+
auch das OFFSET-Instrument aufrufen:
{ZOOM}
{OFFSET}
Analog-Instrumente
, so ist momentan
{PEAKHOLD}
11
11-39
