RX-SPECIALS
Beschreibung der Specials
{SENS}
4-32
Empfänger-Empfindlichkeit messen; das Special-Masken-
feld enthält drei Eingabefelder (Inhalt der Felder hier De-
faultwerte):
(Reines Zahlenfeld); geben Sie hier den ge-
20 dB
wünschten SINAD- oder S/N-Bezugswert
ein. Der Wert wird der Meßmethode zuge-
ordnet gespeichert, so daß ein Wechseln
der Meßmethode den Bezugswert automa-
tisch anpaßt.
(Scrollfeld); die gewählte Scrollvariable
SINAD
SINAD oder S/N bestimmt die Meßmetho-
de.
(Scrollfeld); wählen Sie unter den Scroll-
dBm
variablen die Meßeinheit aus, die das Meß-
ergebnis haben soll.
Nach dem Start der Routine wird der HF-Pegel des Meß-
senders, beginnend bei –77 dBm, sukzessiv approximiert
und mit jedem Einstellschritt eine SINAD- bzw. S/N-Mes-
sung durchgeführt. Dies geschieht solange, bis der Meß-
wert mit dem vorgegebenen Bezugswert übereinstimmt
(zugelassene Toleranz: 0,5 dB S/N; 0,8 dB SINAD). Das
Resultat, der entsprechende HF-Pegelwert, wird im Speci-
al-Maskenfeld mit der gewünschten Meßeinheit angezeigt.
Beschreibung der Specials

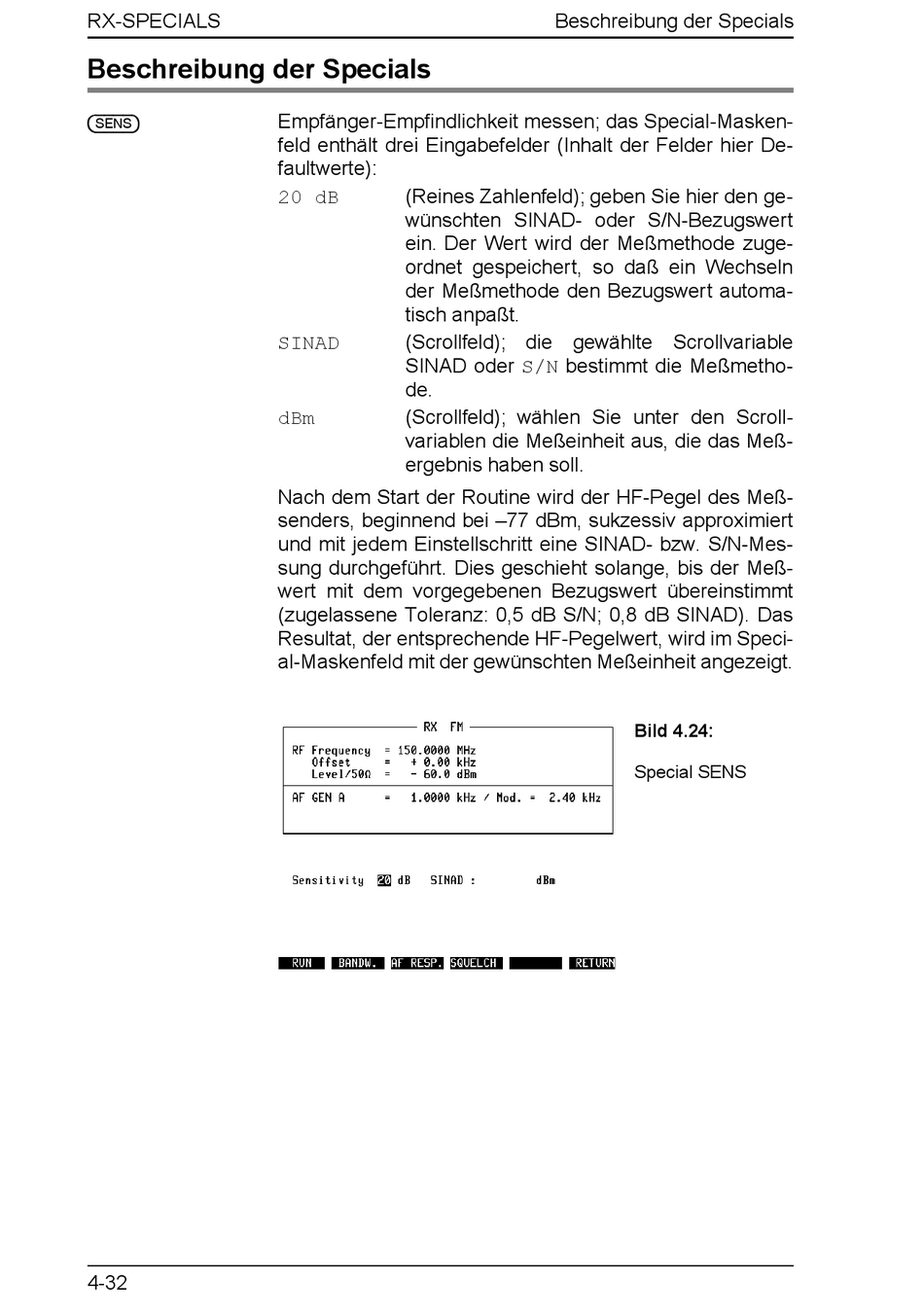

Bild 4.24:
Special SENS
