Bedienung
Bedeutung der Softkeys
{MARKER}
{Calibr.}
{RETURN}

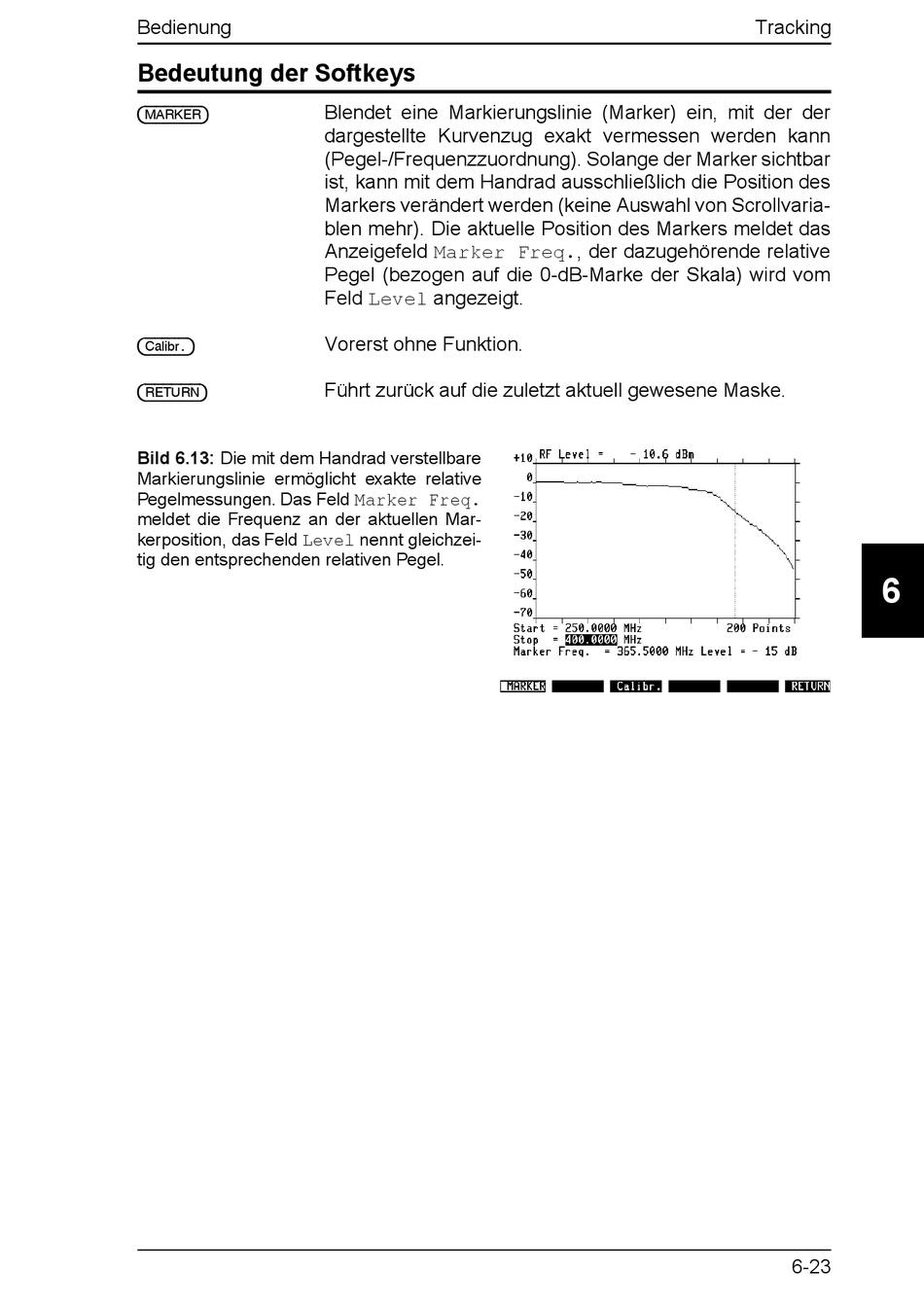

Bild 6.13: Die mit dem Handrad verstellbare
Markierungslinie ermöglicht exakte relative
Pegelmessungen. Das Feld Marker Freq.
meldet die Frequenz an der aktuellen Mar-
kerposition, das Feld Level nennt gleichzei-
tig den entsprechenden relativen Pegel.
Blendet eine Markierungslinie (Marker) ein, mit der der
dargestellte Kurvenzug exakt vermessen werden kann
(Pegel-/Frequenzzuordnung). Solange der Marker sichtbar
ist, kann mit dem Handrad ausschließlich die Position des
Markers verändert werden (keine Auswahl von Scrollvaria-
blen mehr). Die aktuelle Position des Markers meldet das
Anzeigefeld Marker Freq., der dazugehörende relative
Pegel (bezogen auf die 0-dB-Marke der Skala) wird vom
Feld Level angezeigt.
Vorerst ohne Funktion.
Führt zurück auf die zuletzt aktuell gewesene Maske.
Tracking
6
6-23
