Installieren

3.2.6 Zugang zu den Steuerklemmen

Alle Klemmen zu den Steuerkabeln befinden sich unter der
Klemmenabdeckung vorn am Frequenzumrichter. Entfernen
Sie diese Klemmenabdeckung mithilfe eines Schrauben-
drehers.
3 3

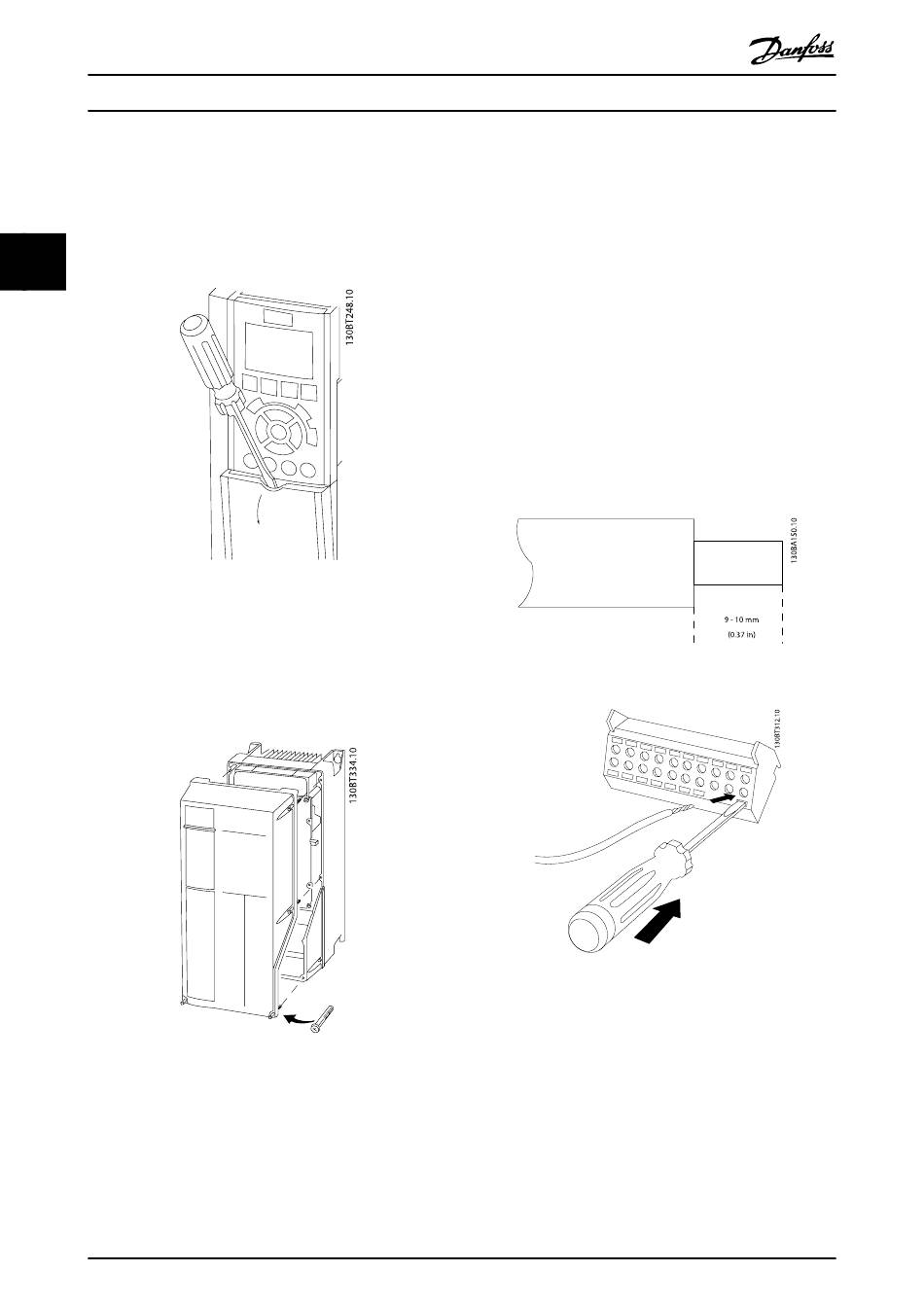

Abbildung 3.17 Zugriff auf Steuerklemmen in den Gehäusen A2,
A3, B3, B4, C3 und C4
Nehmen Sie die vordere Abdeckung ab, um auf die Steuer-
klemmen zuzugreifen. Achten Sie beim Wiederanbringen der
Abdeckung auf die richtige Befestigung mit einem
Drehmoment von 2 Nm.
Abbildung 3.18 Zugriff auf Steuerklemmen in den Gehäusen A4,
A5, B1, B2, C1 und C2
28
®
VLT AutomationDrive FC 300 Produkt-
handbuch
3.2.7 Elektrische Installation,
Das Kabel an der Klemme befestigen:
Kabel aus der Klemme entfernen:
1)
®
MG.33.AH.03 - VLT ist eine eingetragene Marke von Danfoss.
Steueranschlüsse
1. Kabel 9-10 mm abisolieren.
2.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein.
3. Führen Sie das Kabel in die runde Klemmöffnung
ein.
4. Schraubendreher herausziehen. Das Kabel ist nun
an der Klemme befestigt.
1.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein.
2. Ziehen Sie das Kabel heraus.
Max. 0,4 x 2,5 mm
Abbildung 3.19 1.
Abbildung 3.20 2.
1)
in die
1)
in die
