Bei den Geräten mit IP00 (Chassis) und IP21 (NEMA 1) kann der Feldbus
ebenfalls wie rechts abgebildet von der Oberseite des Geräts angeschlos-
sen werden. Beim IP21-Gerät (NEMA 1) muss eine Abdeckplatte entfernt
werden.
Nummer des Einbausatzes für Feldbus-Anschluss von oben: 176F1742
4
Installation der externen 24 V DC-Versorgung
Drehmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
Die externe 24 V DC-Versorgung dient als Niederspannungsversorgung der Steuerkarte sowie etwaiger eingebauter Optionskarten. Dies ermöglicht den
Betrieb der LCP Bedieneinheit (einschließlich Parametereinstellung) ohne Netzanschluss. Beachten Sie, dass eine Spannungswarnung erfolgt, wenn die
24 V DC angeschlossen wurden; es erfolgt jedoch keine Abschaltung.
Zur ordnungsgemäßen galvanischen Trennung (gemäß PELV) an den Steuerklemmen des Frequenzumrichters ist eine 24 V DC-Ver-
sorgung vom Typ PELV zu verwenden.

4.1.21 Zugang zu den Steuerklemmen

Alle Klemmen zu den Steuerkabeln befinden sich unter der LCP Bedieneinheit. Zum Zugriff die Tür der IP21/54-Version öffnen oder bei der IP00-Version
die Abdeckungen abnehmen.
72

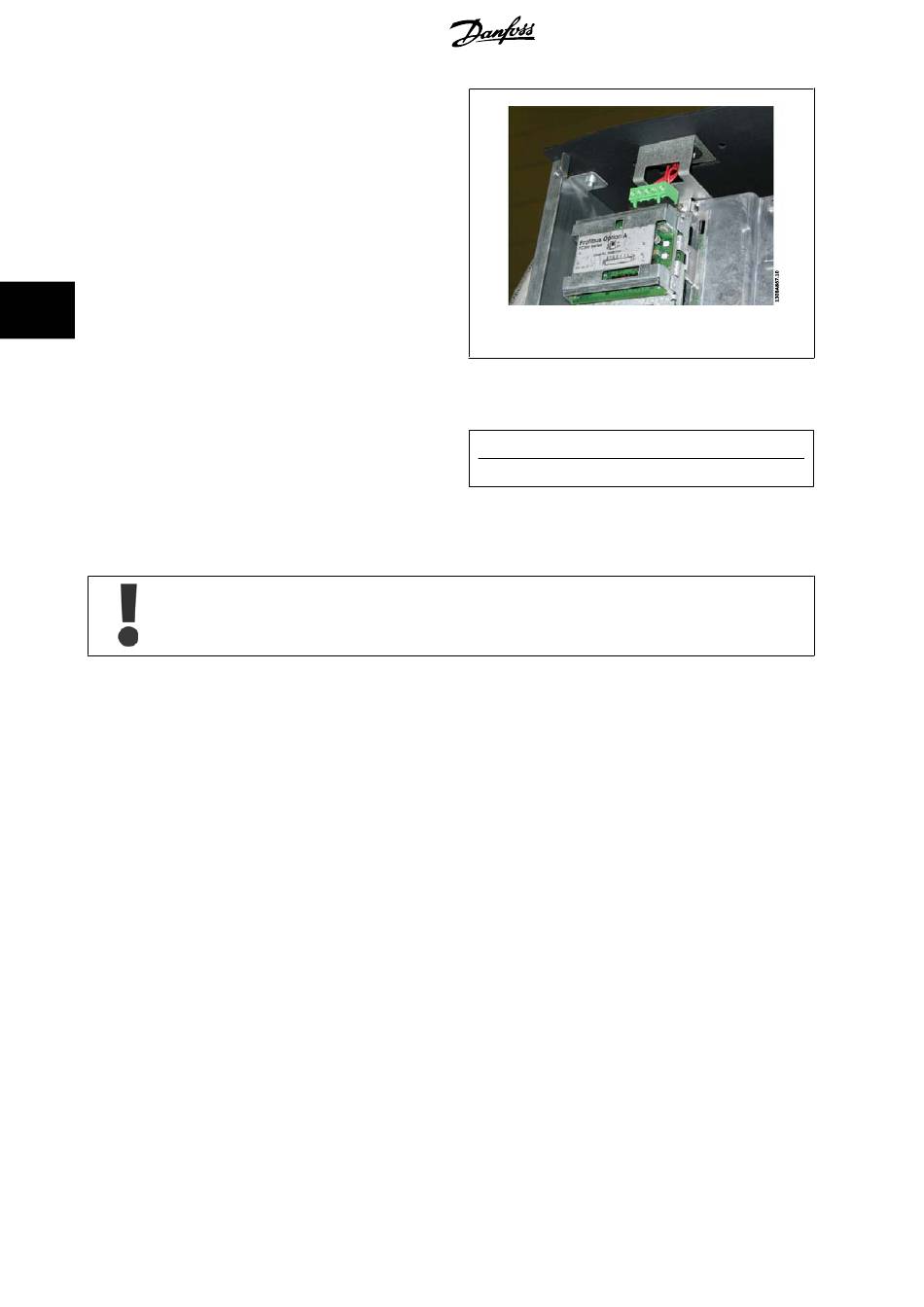

Abbildung 4.17: Anschluss von oben für Feldbus
Nr.
35 (-), 36 (+)
MG.11.F2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT HVAC Drive High
Funktion
Externe 24 V DC-Versorgung
Power
