FC 300 Projektierungshandbuch

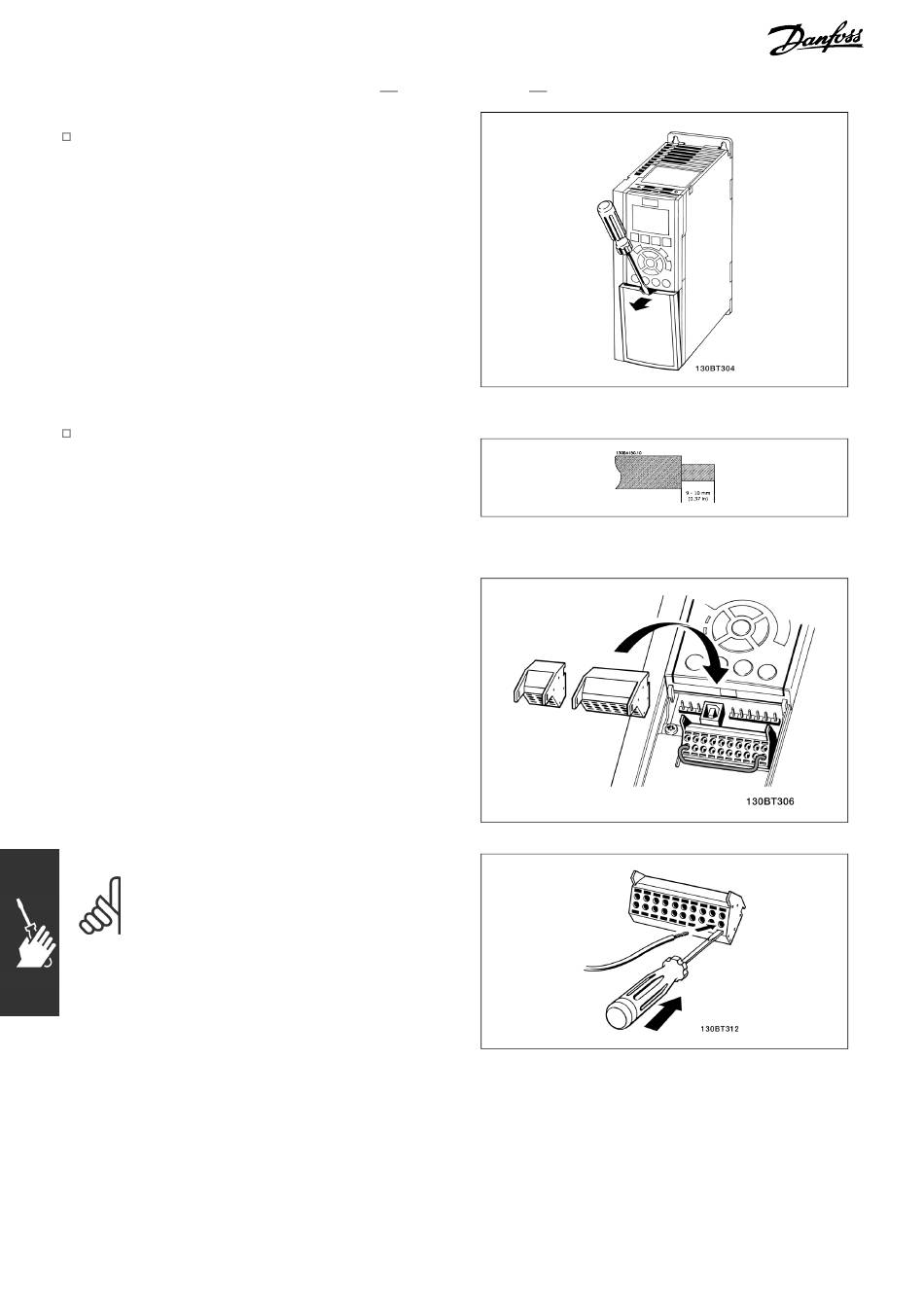

Zugang zu den Steuerklemmen

Der Anschluss der Steuerklemmen befindet
sich hinter der unteren Abdeckung an der
Vorderseite des Frequenzumrichters. Entfernen
Sie diese Klemmenabdeckung mithilfe eines
Schraubendrehers (siehe Abbildung).

Elektrische Installation, Steuerklemmen

Stecken Sie die Klemmblöcke aus dem
1.
mitgelieferten Montagezubehör auf die
zugehörige Stiftleiste des FC 300.
Verbinden Sie für eine Startfreigabe die Klemmen
2.
18, 27 und 37 mit Klemmen 12/13 (+24 V).
Werkseinstellungen:
18 = Start
27 = Motorfreilauf (invers)
37 = Sicherer Stopp (invers)
ACHTUNG!:
Das Kabel in der Federzugklemme
befestigen:
Kabel 9-10 mm abisolieren.
1.
Führen Sie einen Schlitzschraubendreher mit
2.
flacher Spitze in die rechteckige Öffnung ein
und öffnen Sie die Klemmfeder.
Führen Sie das Kabel in die runde
3.
Klemmöffnung ein.
Entfernen Sie den Schraubendreher. Das Kabel
4.
ist nun in der Klemme befestigt.
98
Installieren
