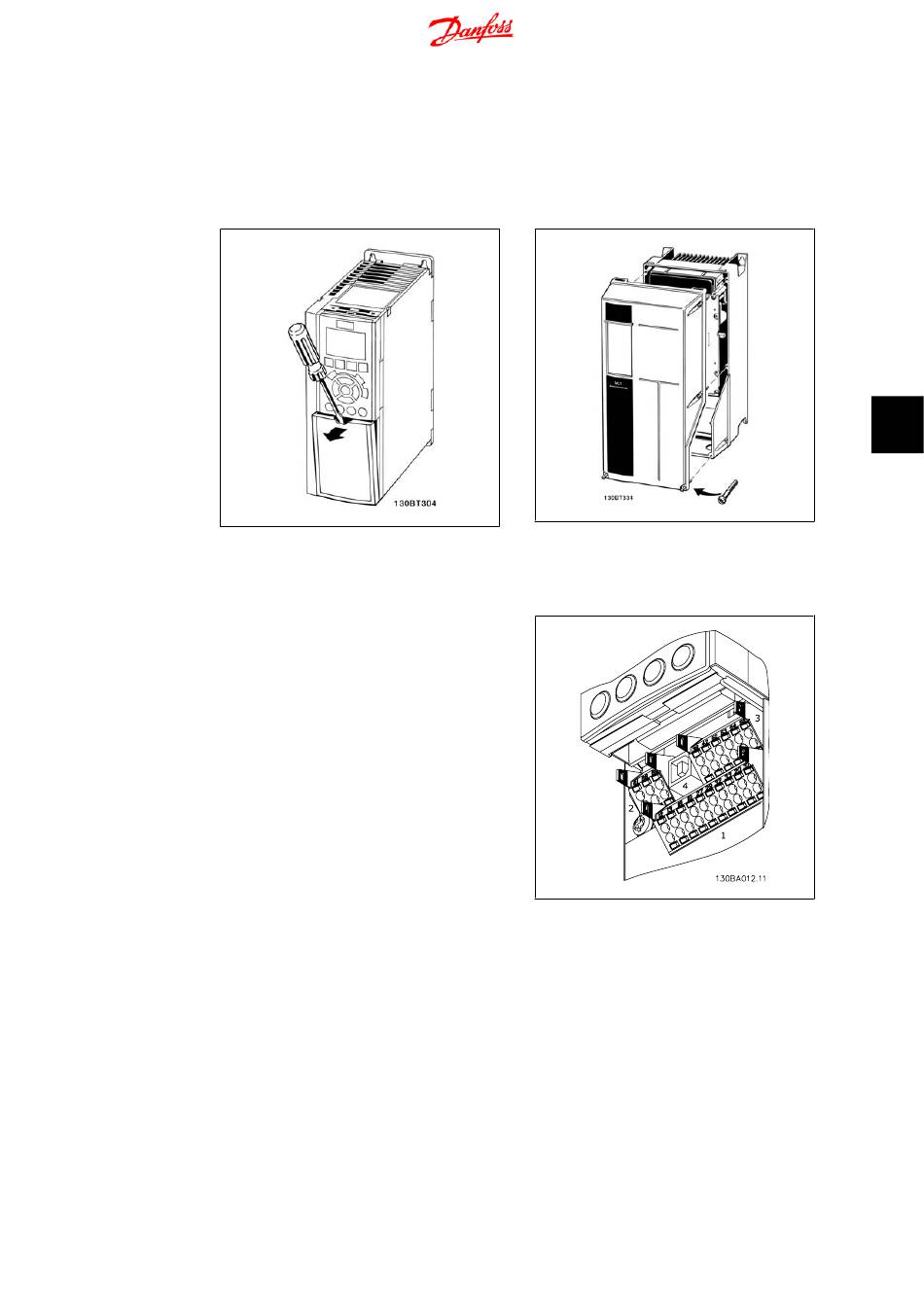

6.3.5. Zugang zu den Steuerklemmen

Alle Klemmen für die Steuerkabel befinden sich unter der Klemmenabdeckung vorne am Fre-
quenzumrichter. Entfernen Sie diese Klemmenabdeckung mithilfe eines Schraubendrehers (siehe
Abbildung).
Abbildung 6.9: A1-, A2- und A3-Gehäuse

6.3.6. Steuerklemmen

Steuerklemmen, FC 301
Logische Aufteilung der Klemmen:
1.
2.
3.
4.
Steuerklemmen, FC 302
Logische Aufteilung der Klemmen:
1.
2.
3.
4.
6.3.7. Elektrische Installation, Steueranschlüsse
Das Kabel in der Federzugklemme befestigen:
1.
2.
8-poliger Stecker mit digitalen Steu-
erklemmen.
3-poliger Stecker mit RS-485-Bus-
klemmen.
6-poliger Stecker mit analogen Steu-
erklemmen.
USB-Anschluss.
10-poliger Stecker mit digitalen
Steuerklemmen.
3-poliger Stecker mit RS-485-Bus-
klemmen.
6-poliger Stecker mit analogen Steu-
erklemmen.
USB-Anschluss.
Kabel 9-10 mm abisolieren.
Führen Sie einen Schraubendreher
Klemmfeder.
MG.33.B9.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Abbildung 6.10: A5-, B1-, B2, C1- und C2-Gehäuse
Abbildung 6.11: Steuerklemmen (alle Gehäuse)
1)
in die rechteckige Öffnung ein und öffnen Sie die
