3.5.21 Zugang zu den Steuerklemmen

Alle Klemmen zu den Steuerkabeln befinden sich unter der LCP Bedieneinheit. Zum Zugriff die Tür der IP21/54-Version öffnen oder bei der IP00-Version
die Abdeckungen abnehmen.
3.5.22 Elektrische Installation, Steueranschlüsse
3

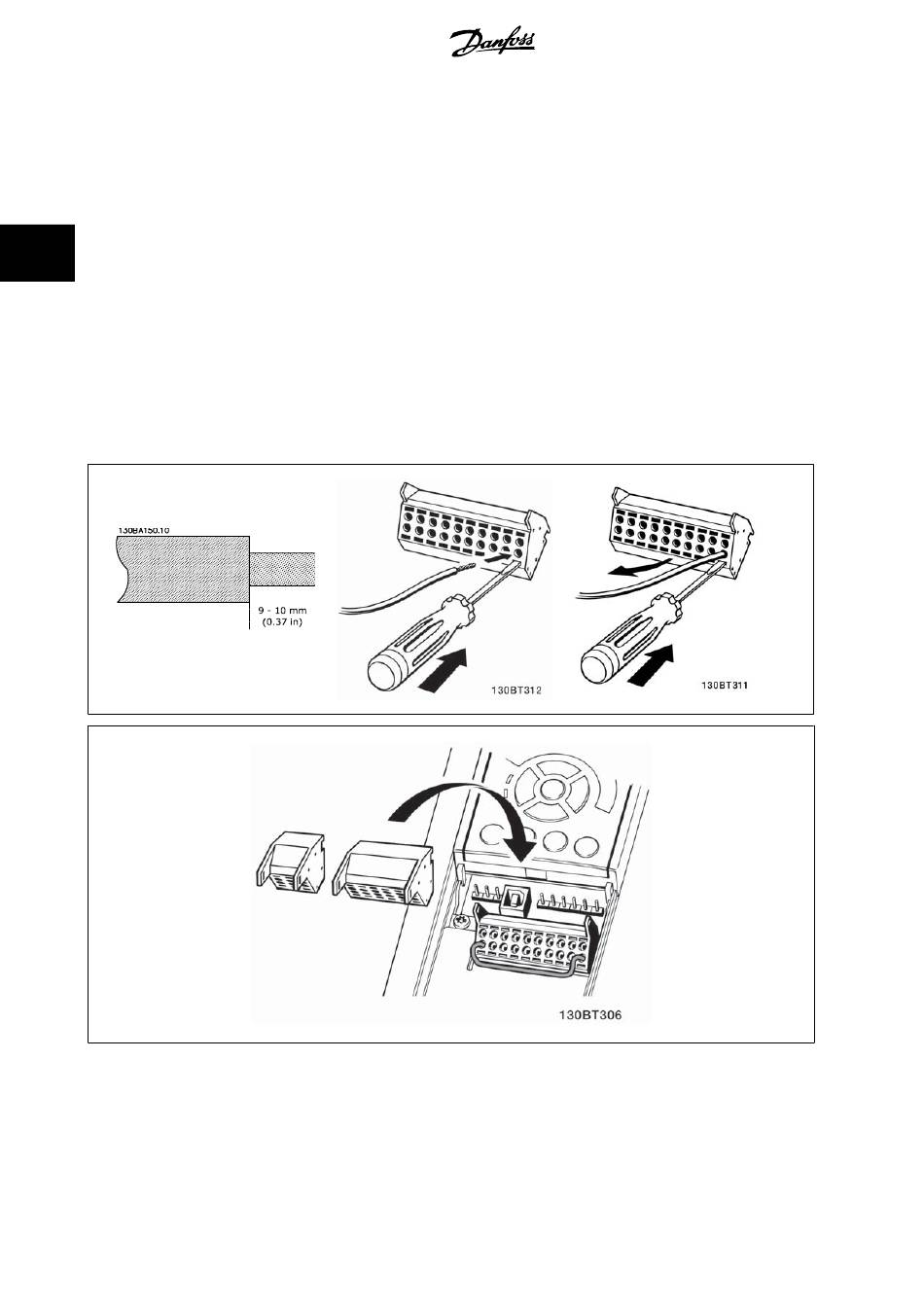

Kabel an Klemme anschließen:
1. Kabel 9-10 mm abisolieren.
2.
Führen Sie einen Schraubendreher
3. Führen Sie das Kabel in die runde Klemmöffnung ein.
4. Entfernen Sie den Schraubendreher. Das Kabel ist nun an der Klemme befestigt.
Kabel aus der Klemme entfernen:
1. Führen Sie einen Schraubendreher
2. Ziehen Sie das Kabel heraus.
1) Max. 0,4 x 2,5 mm
1.
72
1) in die rechteckige Öffnung ein.
1) in die rechteckige Öffnung ein.
