5.2.8. Zugang zu den Steuerklemmen

Alle Klemmen für die Steuerkabel befinden sich unter der Klemmenabdeckung vorne am Fre-
quenzumrichter. Entfernen Sie diese Klemmenabdeckung mithilfe eines Schraubendrehers (siehe
Abbildung).

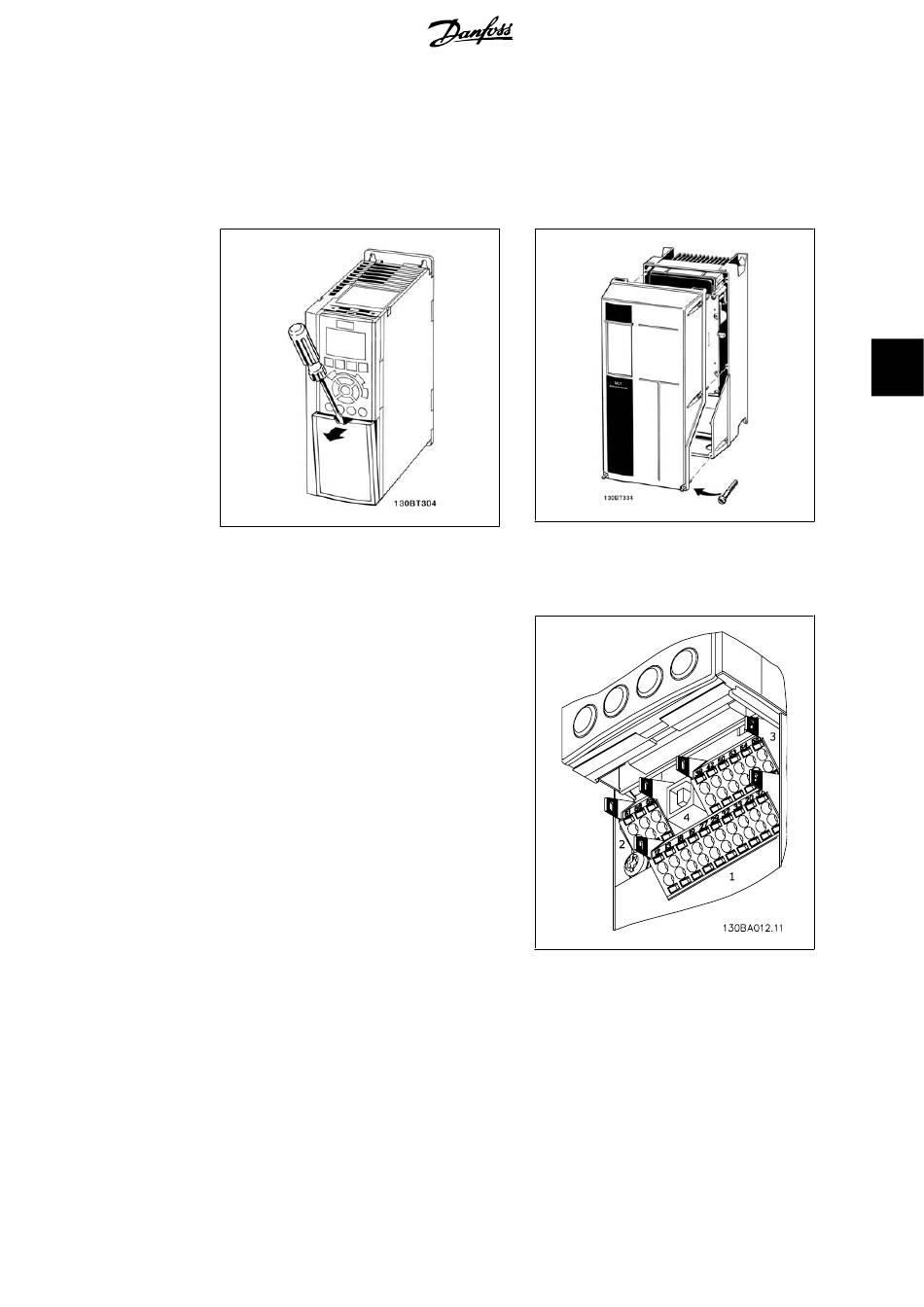

Abbildung 5.12: A1-, A2- und A3-Gehäuse

5.2.9. Steuerklemmen

Logische Aufteilung der Klemmen:
1.
2.
3.
4.
®
HVAC Drive
10-poliger Stecker mit digitalen
Steuerklemmen.
3-poliger Stecker mit RS-485-Bus-
klemmen.
6-poliger Stecker mit analogen Steu-
erklemmen.
USB-Anschluss.
MG.11.B4.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Abbildung 5.13: A5-, B1-, B2, C1- und C2-Gehäuse
Abbildung 5.14: Steuerklemmen (alle Gehäuse)
