4.1.24 Zugang zu den Steuerklemmen

Alle Klemmen zu den Steuerkabeln befinden sich unter der
Klemmenabdeckung vorn am Frequenzumrichter. Entfernen
Sie diese Klemmenabdeckung mithilfe eines Schraubendre-
hers.
4 4

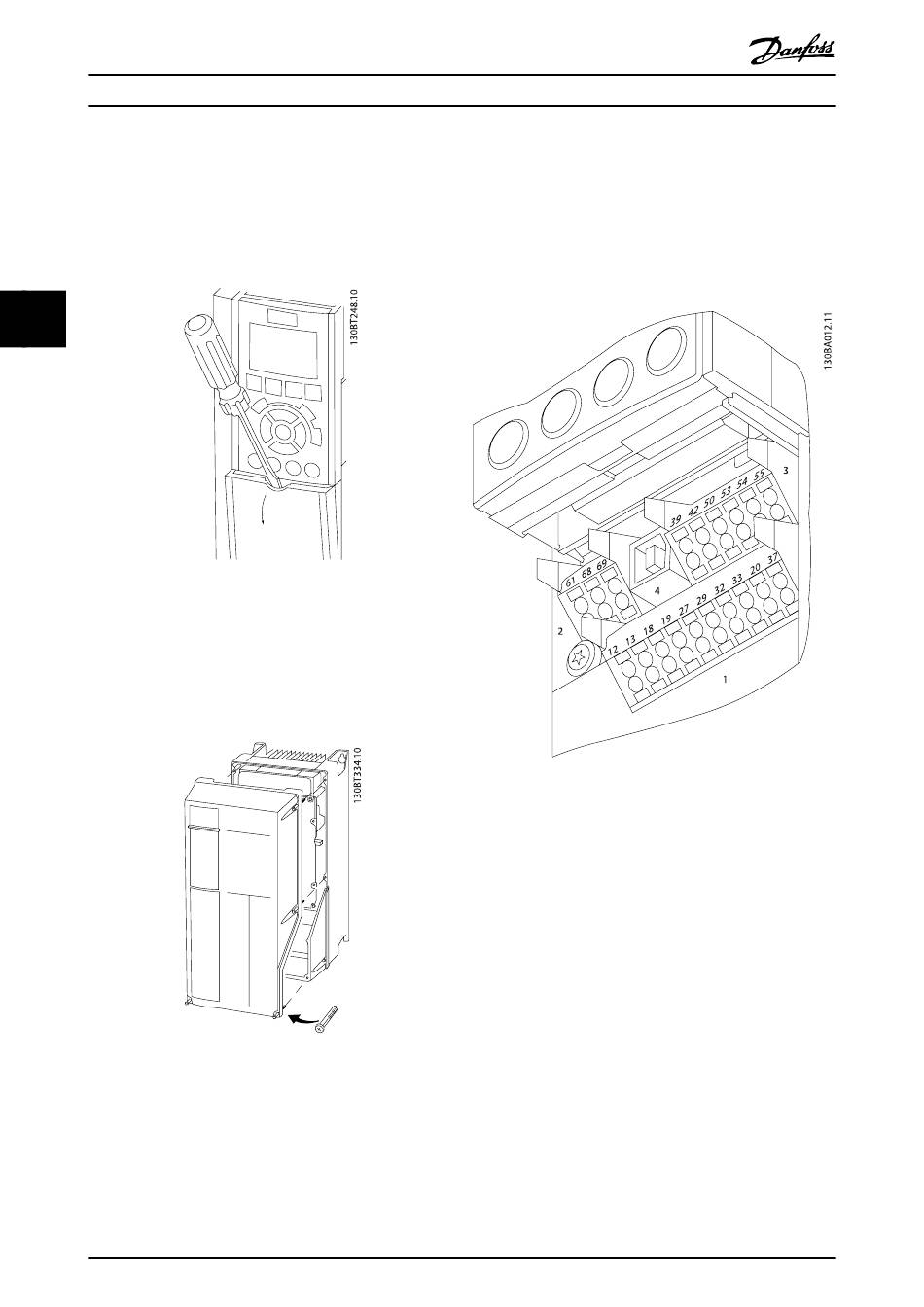

Abbildung 4.32: Zugriff auf Steuerklemmen in den Gehäusen A2, A3,
Nehmen Sie die vordere Abdeckung ab, um auf die Steuer-
klemmen zuzugreifen. Achten Sie beim Wiederanbringen der
Abdeckung auf die richtige Befestigung mit einem Drehmo-
ment von 2 Nm.
Abbildung 4.33: Zugriff auf Steuerklemmen in den Gehäusen A4, A5,
42
Produkthandbuch für VLT
B3, B4, C3 und C4
B1, B2, C1 und C2
MG.11.AD.03 - VLT
®
HVAC Drive

4.1.25 Steuerklemmen

Referenznummern in Abbildung:
1. 10-poliger Stecker mit digitalen Steuerklemmen.
2. 3-poliger Stecker mit RS-485-Busklemmen.
3. 6-poliger Stecker mit analogen Steuerklemmen.
4. USB-Verbindung
Abbildung 4.34: Steuerklemmen (alle Gehäuse)
®
