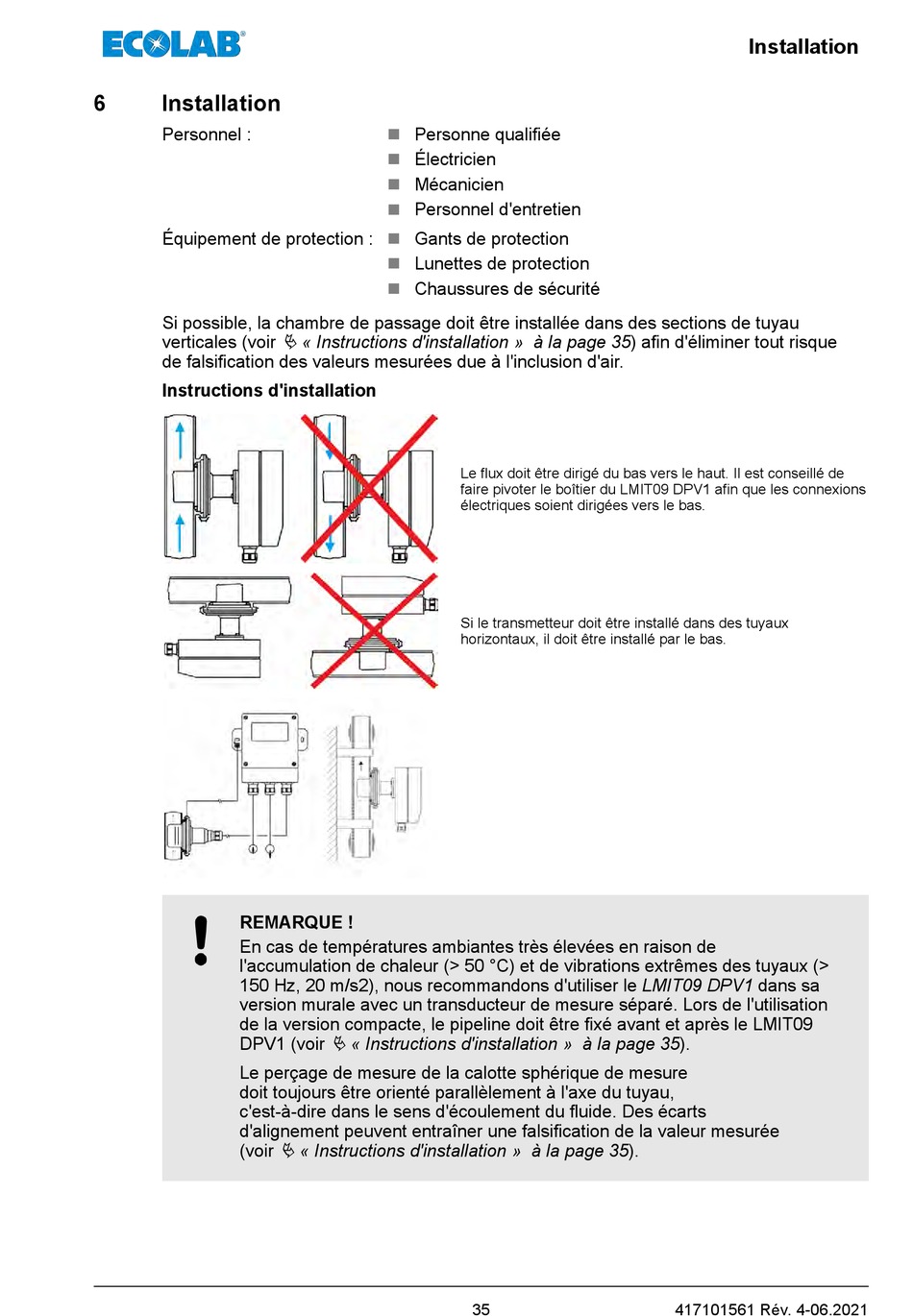

Installation

Personnel :
Équipement de protection :
Si possible, la chambre de passage doit être installée dans des sections de tuyau
verticales (voir
de falsification des valeurs mesurées due à l'inclusion d'air.
Instructions d'installation
REMARQUE !
En cas de températures ambiantes très élevées en raison de
l'accumulation de chaleur (> 50 °C) et de vibrations extrêmes des tuyaux (>
150 Hz, 20 m/s2), nous recommandons d'utiliser le LMIT09 DPV1 dans sa
version murale avec un transducteur de mesure séparé. Lors de l'utilisation
de la version compacte, le pipeline doit être fixé avant et après le LMIT09
DPV1 (voir
Le perçage de mesure de la calotte sphérique de mesure
doit toujours être orienté parallèlement à l'axe du tuyau,
c'est-à-dire dans le sens d'écoulement du fluide. Des écarts
d'alignement peuvent entraîner une falsification de la valeur mesurée
(voir
n Personne qualifiée
n Électricien
n Mécanicien
n Personnel d'entretien
n Gants de protection
n Lunettes de protection
n Chaussures de sécurité
Ä « Instructions d'installation » à la page 35) afin d'éliminer tout risque
Ä « Instructions d'installation » à la page 35).
Ä « Instructions d'installation » à la page 35).
Le flux doit être dirigé du bas vers le haut. Il est conseillé de
faire pivoter le boîtier du LMIT09 DPV1 afin que les connexions
électriques soient dirigées vers le bas.
Si le transmetteur doit être installé dans des tuyaux
horizontaux, il doit être installé par le bas.
