Bedienung
Armaturfaktor
Der Armaturfaktor ist ein Maß für die Beeinflussung der Zellenkonstante der Messzelle
durch die Einbausituation. Er erlaubt eine Anpassung der LMIT09 DPV1-Kalibrierung an
die verschiedenen Einbausituationen.

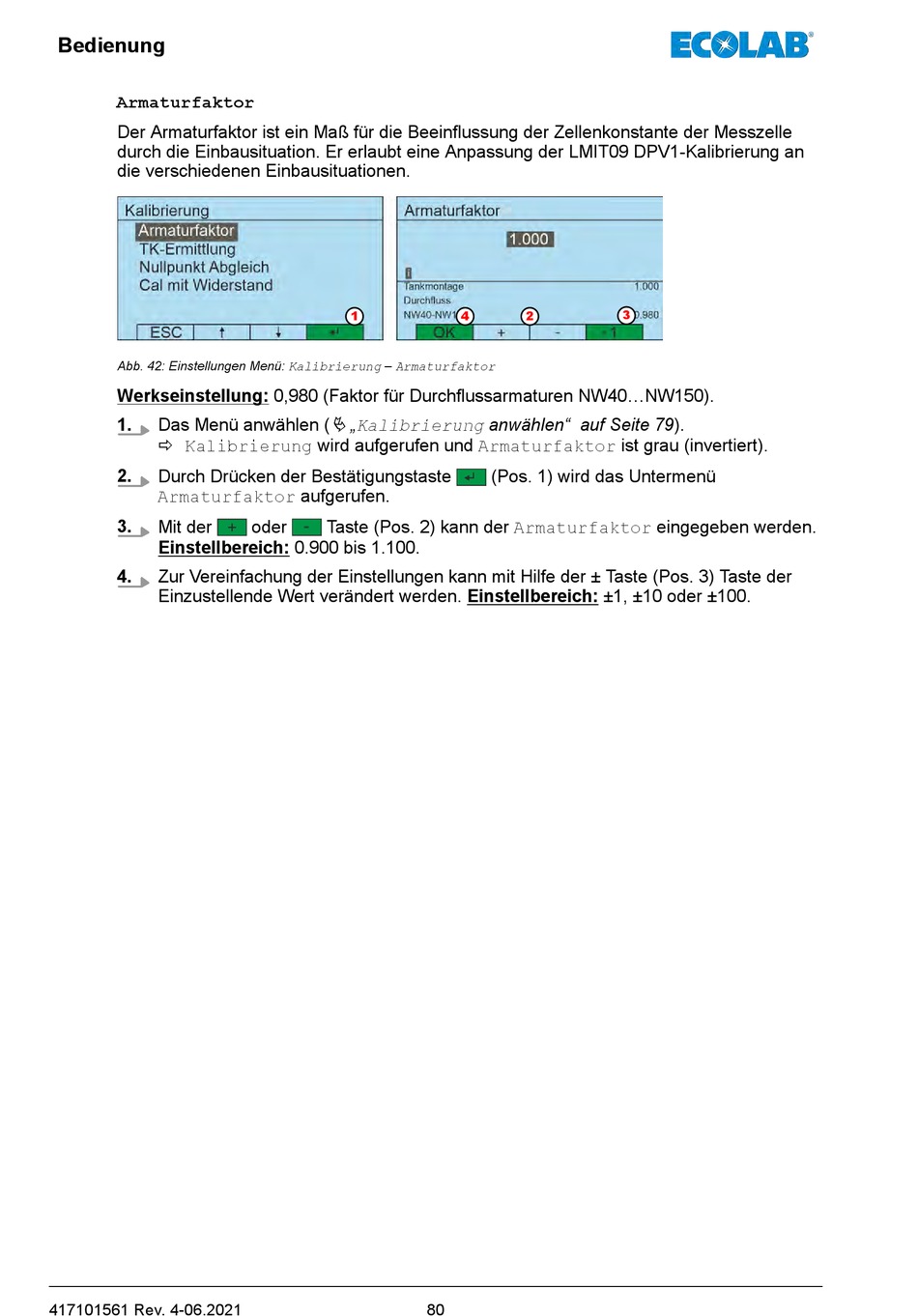

Abb. 42: Einstellungen Menü: Kalibrierung – Armaturfaktor
Werkseinstellung: 0,980 (Faktor für Durchflussarmaturen NW40...NW150).
1. Das Menü anwählen (
ð Kalibrierung wird aufgerufen und Armaturfaktor ist grau (invertiert).
2.
Durch Drücken der Bestätigungstaste
Armaturfaktor aufgerufen.
3.
Mit der
Einstellbereich: 0.900 bis 1.100.
4. Zur Vereinfachung der Einstellungen kann mit Hilfe der ± Taste (Pos. 3) Taste der
Einzustellende Wert verändert werden. Einstellbereich: ±1, ±10 oder ±100.
417101561 Rev. 4-06.2021
1
Ä „Kalibrierung anwählen" auf Seite 79).
oder Taste (Pos. 2) kann der Armaturfaktor eingegeben werden.
4 2
(Pos. 1) wird das Untermenü
