Installation
6.2 Branchement électrique
ATTENTION !
Tous les travaux d'installation électrique sont à effectuer par des
électriciens agréés conformément aux réglementations locales.
Avant toute intervention sur les parties électriques, l'installation doit être
débranchée de l'alimentation électrique, l'absence de tension doit être
constatée et sécurisée afin d'éviter toute une remise en marche. Respecter
la règlementations relatives à la prévention des accidents des associations
professionnelles (par ex. BGV A2) et/ou les prescriptions locales en
vigueur ! Des sectionneurs de sécurité sont à prévoir sur place !
Divers inserts d'étanchéité pour câbles d'un diamètre de 4 ... 10 mm sont
inclus dans la livraison pour assurer la classe de protection IP 67. Les
raccords de câble à vis non utilisés doivent être scellés avec des inserts
factices.

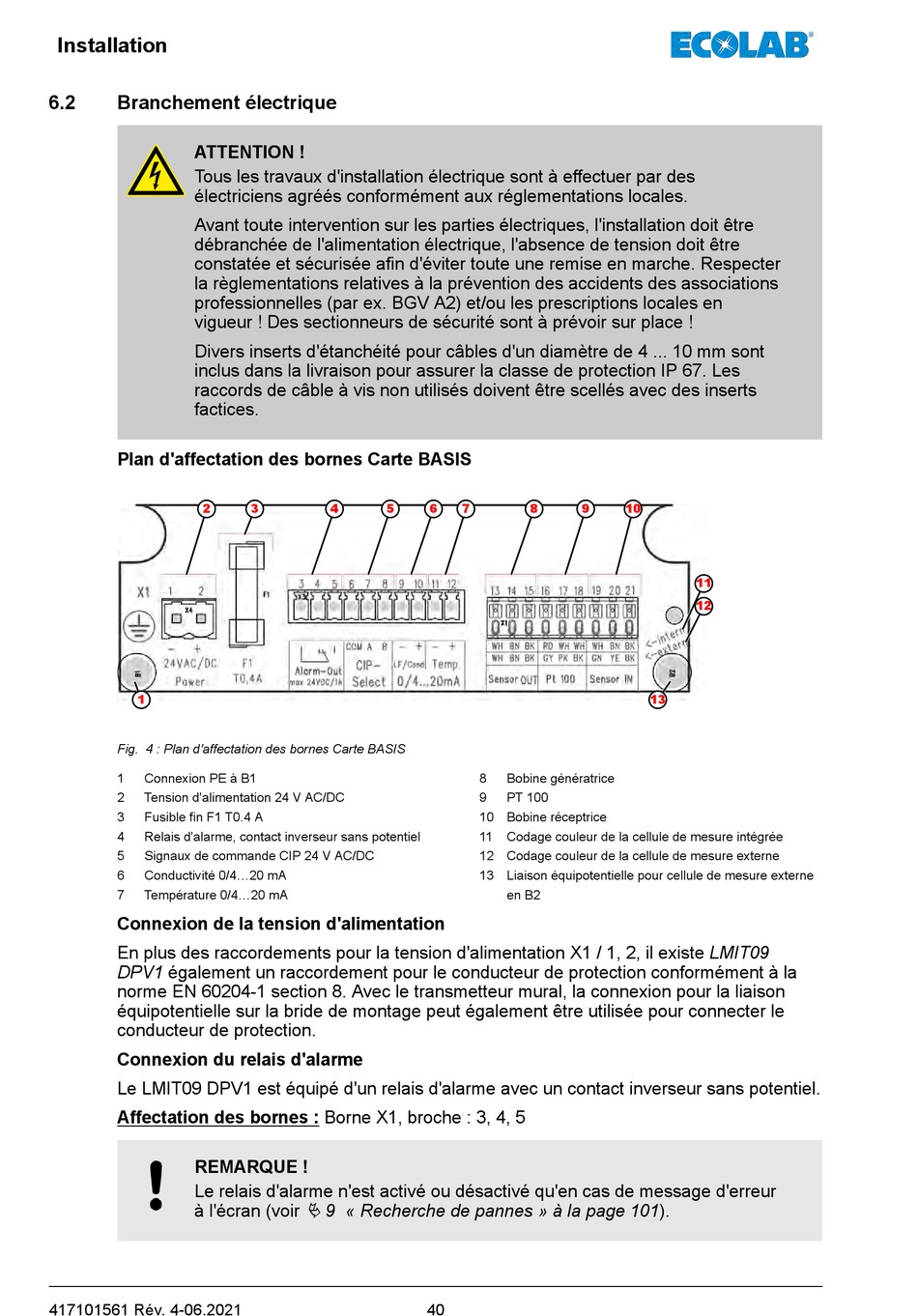

Plan d'affectation des bornes Carte BASIS
2
1
Fig. 4 : Plan d'affectation des bornes Carte BASIS
1 Connexion PE à B1
2 Tension d'alimentation 24 V AC/DC
3 Fusible fin F1 T0.4 A
4 Relais d'alarme, contact inverseur sans potentiel
5 Signaux de commande CIP 24 V AC/DC
6 Conductivité 0/4...20 mA
7 Température 0/4...20 mA
Connexion de la tension d'alimentation
En plus des raccordements pour la tension d'alimentation X1 / 1, 2, il existe LMIT09
DPV1 également un raccordement pour le conducteur de protection conformément à la
norme EN 60204-1 section 8. Avec le transmetteur mural, la connexion pour la liaison
équipotentielle sur la bride de montage peut également être utilisée pour connecter le
conducteur de protection.
Connexion du relais d'alarme
Le LMIT09 DPV1 est équipé d'un relais d'alarme avec un contact inverseur sans potentiel.
Affectation des bornes : Borne X1, broche : 3, 4, 5
REMARQUE !
Le relais d'alarme n'est activé ou désactivé qu'en cas de message d'erreur
à l'écran (voir
417101561 Rév. 4-06.2021
3 4 5
Ä 9 « Recherche de pannes » à la page 101).
6 7 8 9
8 Bobine génératrice
9 PT 100
10 Bobine réceptrice
11 Codage couleur de la cellule de mesure intégrée
12 Codage couleur de la cellule de mesure externe
13 Liaison équipotentielle pour cellule de mesure externe
en B2
40
10
11
12
13
